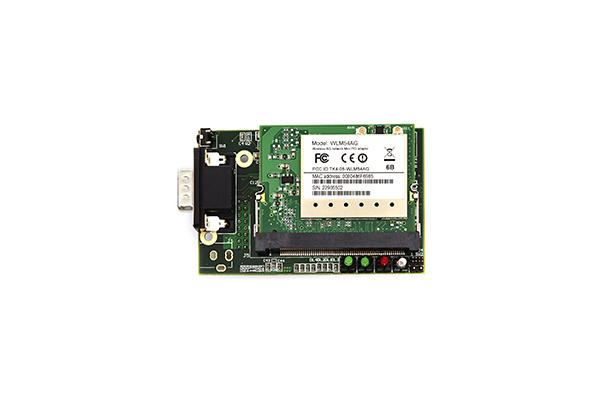

WLg-DONGLE-OEM

Serveur série sans fil WiFi IEEE 802.11 a/b/g (2.4 / 5 GHz)

EOL_FR_3NOTE : Le produit WLg-DONGLE-OEM a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • WiFi IEEE 802.11 a/b/g/h & super AG (2,4 / 5 GHz)
  • Sécurité : WEP, WPA-PSK, WPA2-PSK et IEEE 802.1x (RADIUS)
  • Configuration simple : navigateur Internet, TELNET, SNMP & ACKSYS NDM
  • Interface série RS232 ou TTL, 250 Kbps
  • Alimentation +3,3VDC ou +5VDC
  • Module compact (L : 89 x l : 57 x h : 19 mm)

Introduction

WLg-DONGLE-OEM permet d’accéder à tout périphérique série depuis des stations Windows, Unix & Linux connectées à votre réseau Ethernet sans fil WiFi ou de relier deux périphériques série distants en mode point à point au travers du réseau radio.



Le support de l'extension TELNET (RFC 2217), associé à  un "re-directeur " de ports COM permet aux équipements série distants d'être directement utilisés par les applications Windows & Linux adressant des ports série standards.



Le WLg-DONGLE-OEM est également étudié pour fonctionner comme une passerelle MODBUS ASCII/RTU vers le réseau industriel MOBDUS/TCP, permettant ainsi de connecter tout équipement MODBUS série au réseau radio.



Les intégrateurs et les industriels (terminaux points de vente, instrumentation médicale, automatismes, systèmes de sécurité, surveillance vidéo, domotique, équipements mobiles …) peuvent désormais s’appuyer sur cette technologie pour bâtir des applications réseau sans fil, en toute sécurité et en s’affranchissant des contraintes liées au câblage.

Caractéristiques techniques





Liaison série



Interface série RS232 (connecteur SUB D9) ou TTL (connecteur HE10), 250 Kbps








Réseau WiFi



Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 Ghz, support « Roaming » international (IEEE 802.11d) ; Sélection dynamique de fréquence (DFS) pour faciliter le choix de la meilleure fréquence autour des réseaux existants IEEE 802.11 a/b/g/h ; Bande « ClearVoice » avec canaux sans recouvrement pour les communications hautes vitesses; Contrôle de la puissance d’émission (TPC); basé sur le chip set ATHEROS AR5414 (AR5006XS), « fast roaming < 50 ms »








Vitesse liaison radio



Jusqu’à 108 Mbps (mode super AG)








Canaux



13 canaux (modes b/g), 8 canaux (mode a), 11 canaux (mode h)








Puissance émise



Emetteur +20 dBm (TPC)








Sensibilité



Récepteur -92 dBm en IEEE 802.11 a/G et -95 dBm en IEEE 802.11b








Antenne



2 connecteurs Hirose UFL permettant de connecter 2 antennes pour une meilleure diversité








Type de modulation



OFDM : BPSK, QPSK, 16QAM, 64QAM

DSSS : DBPSK, DQPSK, CCK








Sécurité



WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS)








Modes



Support des modes Client/serveur TCP, Client DHCP, Extension TELNET RFC221, Serveur Telnet, re-directeur de ports COM (VIP), Lien série virtuel multipoint ou point-à-point par UDP et des protocoles Client/serveur MODBUS/TCP, MODBUS/RTU & MODBUS/ASCII, communication directe (ad hoc) ou par point d'accès








Administration



Configuration aisée au travers d’une page HTML et à partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila, …), TELNET, agent SNMP, ACKSYS NDM








Systèmes d’exploitation



Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP








Signalisation



Activité réseau WLAN et TxD / RxD sur DELs








Alimentation



+3.3V or +5VDC sur connecteur HE10








Consommation



3.5 Watts typique, 5 Watts maximum








Dimensions



Circuit (L : 89 x l : 57 x h : 19 mm)








Environnement



Température de fonctionnement : -20 à +70°C, stockage -65 à +100°C
Humidité relative : 5% à 95% sans condensation





Applications WLg-DONGLE-OEM FR

Logiciel

Version Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes non-Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger

Vérifiez ou téléchargez la version de Java

Lien externe

EOL_FR_3NOTE : Le produit WLg-DONGLE-OEM a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Références à commander





WLg-DONGLE-OEM-232



Serveur mono-voie série et passerelle MODBUS série vers MODBUS/TCP avec interface RS232 (SUB D9) vers Ethernet sans fil WiFi IEEE 802.11 a/b/g/h, avec re-directeur de ports COM, sans antenne ni câble d'antenne








WLg-DONGLE-OEM-TTL



Serveur mono-voie série et passerelle MODBUS série vers MODBUS/TCP avec interface TTL (HE10) vers Ethernet sans fil WiFi IEEE 802.11 a/b/g/h, avec re-directeur de ports COM, sans antenne ni câble d'antenne








WL-KIT-ANT-1a



Kit de 1 antenne bi-bande 2.4 / 5 Ghz RSMA 0 dBi avec câble FLH de 15 cm








WLg-DONGLE-OEM-EVAL



Module d'évaluation du WLg-DONGLE-OEM-232, livré avec antenne, câble d'antenne (WL-KIT-ANT-1a) et alimentation secteur +5VDC








WLg-RF400MW



Option radio forte puissance (26 dBm) soit 400 mW, le module WLg-DONGLE-OEM doit être alimenté en +3.3VDC
