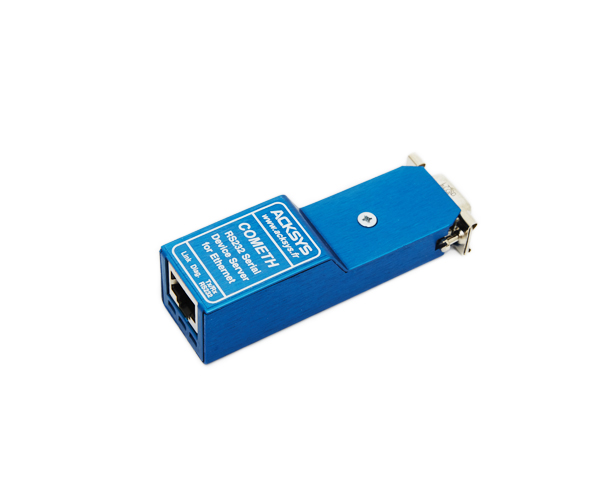

Passerelle série compacte mono-voie RS232 vers Ethernet TCP/IP
COMETH

NOTE : Le produit COMETH a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : COMETH-FIELD-RD. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • Format dongle
  • Serveur mono-voie RS232 vers Ethernet TCP/IP
  • Administration simple depuis voie série ou Ethernet
  • Support MODBUS/TCP (Client / Serveur)
  • Modes « Raw », Mux, Re-direction ports COM
  • Boîtier métallique, normes CE

Introduction

Les produits de la gamme COMETH permettent d’accéder à  tout périphérique série depuis des stations Windows, Unix & Linux connecté à  votre réseau Ethernet TCP/IP, de relier deux périphériques série distants au travers du réseau ou encore bien de réaliser une passerelle Ethernet / MODBUS.

Ces produits se distinguent par leur très petite dimension et leur haute intégration.
Le support de l'extension TELNET (RFC 2217), associé à  un "re-directeur " de ports COM permet aux équipements série distants d'être directement utilisés par les applications Windows & Linux adressant des ports série standards.

Les COMETH combinent la souplesse et la puissance du protocole TCP/IP ainsi que l’universalité des réseaux Ethernet.

Caractéristiques techniques





Liaison série





Une voie série asynchrone, vitesse maximale de 230,4 Kbps

7 ou 8 bits par caractère, 1 ou 2 bits de stop, parité paire, impaire, mark, space ou aucune

Contrôle de flux matériel (RTS/CTS) et/ou logiciel (XON/XOFF)








Signaux RS fournis





RS232 : TxD, RTS, DTR (3 signaux Tx), RxD, CTS, DCD, DSR, RI (5 signaux Rx). RI peut être utilisée comme broche de télé-alimentation.








Connectique





SUB D9 femelle (pseudo DCE)






Protection





Protection ESD 15Kv avec filtrage HF, conformité aux normes CE, isolation RS/Ethernet 1500 Veff








Réseau Ethernet





Ethernet 10 Base T compatible 10/100 (RJ 45), les interfaces Ethernet du COMETH sont compatibles avec tout équipement 10/100 Base Tx (carte réseau ou HUB) disposant de l'auto-commutation, le transfert des données série entre le COMETH et le HUB s'effectue à 10 Mb/s tandis que le transfert des données entre le HUB et le reste du réseau s'effectue à 100 Mb/s








Fonctions





Support des modes Client/serveur TCP, Client DHCP, Extension TELNET RFC2217, Serveur Telnet, re-directeur de ports COM (VIP), Lien série virtuel multipoint ou point-à-point par UDP et des protocoles Client/serveur MODBUS/TCP, MODBUS/RTU & MODBUS/ASCII








Administration





Depuis la ligne série ou depuis Ethernet (Telnet), « firmware » téléchargeable pour mise à jour simplifiée








Systèmes d’exploitation





Tout système compatible TCP/IP






Signalisation





1 LED diag., 1 LED LAN et 1 LED RS232






Alimentation





Externe sur jack (+4,5VDC à +5,5VDC) ou télé-alimentation (broche 9 du connecteur SUB D)








Environnement





Température de fonctionnement : 0°C à +70°C






Dimensions et poids





COMETH: L86 x l30 x h23.2 mm, 43 g

COMETH-LITE: L86 x l30 x h21.2 mm, 26 g





Mode Port COM à distance

Fonctionne sous Windows 9x/me/NT/2K/XP et nécessite d'installer sur le PC un pilote appelé redirecteur de port COM (VIP).



Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware ServerCom" et que ce dernier est configuré en mode TELNET RFC 2217 (TELNET RFC 2217 est un standard).



Il permet d'exploiter sans modification une application COM (Hyperterminal par exemple) conçue pour un port COM local, l'intégralité de l'API Windows est supportée. La configuration du port COM est réalisée par l'application elle-même et pas nécessairement par le module d'administration.



Des redirecteurs de ports COM virtuels s'appuyant sur la RFC 2217 sont disponibles pour d'autres systèmes d'exploitation.



Mode Socket TCP Serveur

Ce mode fonctionne avec n'importe quel type de système d'exploitation capable de supporter TCP/IP.
Il est supporté par le COMETH lorsqu'il exécute le "firmware ServerCom" et que ce dernier est configuré en mode "RAW".

Le COMETH est capable de répondre à une demande de connexion TCP sur un port TCP paramétrable (c'est donc un serveur).

L'application qui exploite le COMETH s'appuie sur l'API SOCKET et non sur l'API COM.
La configuration du port COM (vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH à l'aide du module d'administration.



Mode Socket TCP Client

Ce mode fonctionne avec n'importe quel type de système d'exploitation capable de supporter TCP/IP.
Il est supporté par le COMETH lorsqu'il exécute le "firmware TCP client".

Le COMETH est capable d'ouvrir une connexion TCP sur un port TCP paramétrable vers un serveur dont l'adresse IP est fixé à l'aide du module d'administration.
L'origine de la connexion peut être : la mise sous tension du COMETH ou la montée du signal DSR.

L'application qui exploite le COMETH s'appuie sur l'API SOCKET et non sur l'API COM.
La configuration du port COM (vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH à l'aide du module d'administration.



Mode TELNET

Fonctionne sur n'importe quel système d'exploitation qui supporte TCP/IP et qui dispose d'un TELNET client, deux cas de figures :



  • Port TCP configuré du mode Socket TCP Serveur

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware ServerCom" et qu'il est configuré mode TELNET.
Il ne requiert aucun développement applicatif sur le PC, TELNET est l'application réseau !



  • Port TCP N°23

Ce mode est supporté par tous les "firmwares" du COMETH.
Lorsque le COMETH reçoit une demande de connexion sur le port 23, il passe en mode administration et peut donc être configuré (vitesse, mode ...).



Mode Socket UDP

Fonctionne sur n'importe quel système d'exploitation qui supporte TCP/IP.

En mode UDP, Il n'y pas comme avec TCP de notion de connexion/déconnexion et donc pas de notion Client/Serveur. UDP est un protocole de transport comme TCP plus rapide mais moins evolué.

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware TUNNEL" et qu'il est configuré en mode "RAW".

L'application qui exploite le COMETH est une application qui s'appuie sur l'API Socket et non COM.
La configuration du port COM (Vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH à l'aide du module d'administration.

On peut donc réaliser avec ce mode une liaison point à point entre 2 ports série en s'appuyant sur IP mais sans transport de l'état des signaux de contrôle.
Il peut y avoir deux COMETH de chaque coté ou bien un COMETH et n'importe quel autre équipement supportant UDP.



Mode TUNNEL UDP point à point

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware TUNNEL" et que est dernier est configuré en mode TUNNELAPP.

L'application qui exploite le COMETH est une application qui s'appuie sur l'API Socket et non COM.
La configuration du port COM (Vitesse, format des caractères, contrôle de flux) est fixée dans le COMETH à l'aide du module d'administration.

On peut réaliser avec ce mode réaliser une liaison point à point entre 2 ports série en s'appuyant sur IP et avec transport de l'état des signaux de contrôle.
Il ne peut y avoir que 2 COMETH de chaque coté car le protocole TUNNELAPP n'est pas un standard.



Mode passerelle MODBUS/TCP

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware MODBUS/TCP".

Conforme aux spécifications de MODBUS/TCP Client / Serveur, ce mode permet de relier des équipements série communiquant avec MODBUS/ASCII & MODBUS/RTU au réseau Ethernet TCP/IP.

Dans ce mode, le COMETH s'installe comme une passerelle entre le réseau Ethernet et les équipements série MODBUS ce qui simplifie considérablement l'extension d'une application traditionnelle MODBUS à MODBUS/TCP sur réseau Ethernet.
Le COMETH peut se comporter en maître ou esclave sur chaque coté (série ou Ethernet).

Ce mode permet également de connecter entre eux de façon transparente et au travers du réseau plusieurs équipements MODBUS série traditionnels.

COMETH avec MODBUS/TCP permet en outre l'intégration au sein d'un même réseau d'équipements série basés sur MODBUS/ASCII & MODBUS/RTU et d'équipements MODBUS/TCP.



Quelques illustrations

Applications COMETH FR

Firmware

Version Télécharger

Package de mise à jour:

—————————————————————————————————————————– Download

—————————————————————————————————————————– ServerCom

—————————————————————————————————————————– Multipoints

—————————————————————————————————————————– TCP Client

—————————————————————————————————————————– MODBUS

1.17.0

2.6.0.2

3.8.0.0

1.6.0.0

2.6.0.0

2.20.0.0

Télécharger

Logiciel

Version Télécharger
VIP : Logiciel de redirection de port COM virtuel + release notes.
Supporte toutes les versions Windows 32 ou 64 bits (jusqu’à Windows 10)

3.0.4
vx161017

Télécharger

NOTE : Le produit COMETH a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : COMETH-FIELD-RD. Votre représentant commercial est à votre disposition pour toute question.





Références à commander





COMETH





Serveur mono-voie RS232 vers Ethernet TCP/IP, avec re-directeur de ports COM et MODBUS/TCP, livré avec bloc d’alimentation secteur.
