VIP : le port COM virtuel sur Internet

Qu’est-ce que VIP ?

Les applications Windows qui utilisent des ports série RS232 / RS422 /RS485 sont largement utilisées dans les communications industrielles pour connecter des capteurs, PLCs, lecteurs de cartes et tout autre types de périphériques d’acquisition de données.
Les liaisons séries autorisent des moyennes distances ainsi que des topologies multipoints en fonction du type de câblage.

Ce type de connexions présente toutefois quelques défauts :

  • Un nombre limité d’équipements par port de COM
  • Une distance limitée depuis la machine de contrôle
  • La maintenance et les évolutions sont rendues difficiles à cause du câblage



Comment VIP répond à ces situations :

  • En remplaçant le câble spécifique par une connexion réseau
  • En créant un port COM virtual totalement compatible avec un port natif
  • En conservant le câble spécifique du coté de l’équipement série

VIP ajoute des ports COM virtuels à votre système ce qui permet à Windows d’utiliser des serveurs de liens série, éliminant ainsi toutes les contraintes de distance et de câblage des équipements connectés localement.
Toutes les données en provenance des équipements série sont re-dirigées sur le réseau Ethernet TCP/IP.



VIP permet de :

  • Utiliser un réseau Ethernet existant pour remplacer des câbles série dédiés
  • Réutiliser les applications COM existantes telles que sur le réseau
  • D’éloigner l’équipement série du PC de contrôle
  • De contrôler plus d’équipements série depuis un même PC
  • De piloter les équipements série à travers un réseau radio standard (WiFi)

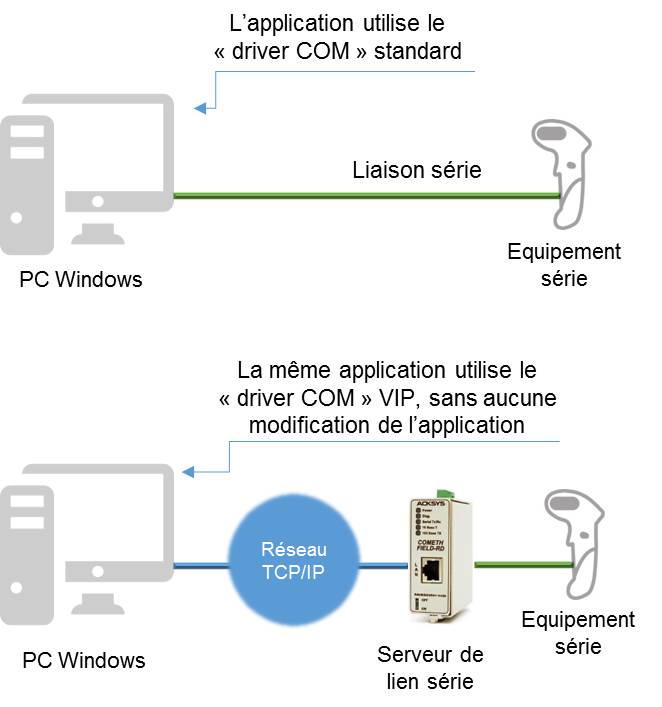

Comparaison entre l’utilisation d’un port COM standard et VIP

VIP_FR

  • Le cas N°1 illustre une application qui utilise un port COM standard, l’application accède directement aux données de l’équipement série à travers les ports série natifs de la machine.
  • Le cas N° 2 illustre l’accès à un équipement série connecté au réseau Ethernet TCP/IP par l’intermédiaire d’un serveur de port série. L’application continue d’utiliser les API COM standard de Windows à travers VIP. L’équipement série peut être connecté à n’importe quel point du réseau Ethernet / Internet.

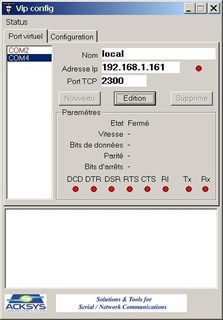

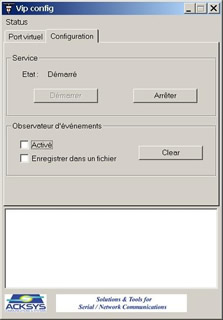

Quelques écrans VIP



vip-config-fr vip-configport-fr vip-fr



Caractéristiques générales

  • Compatible avec tout programme Windows
  • Compatibilité Windows : NT, 2000, XP, Server 2003/2008, Windows 7 et 8 (32 et 64 bits)
  • Recommande automatiquement les ports COM libres lors de l’installation
  • Fonctionne avec tout type de réseau TCP/IP
  • Fonctionne avec tous les serveurs de ports série d’ACKSYS, câbles ou sans fil, gratuitement
  • Installation très simple
  • Conforme à l’extension COM RFC2217 du protocole TELNET
  • VIP est un « service » Windows



Bénéfices

  • Contrôle à distance les données série et tous les signaux de contrôle
  • Les paramètres de la liaison série sont fixés par VIP ou par le serveur de lien série (mode raw)
  • Supporte tous les modes de contrôle de flux classiques
  • Jusqu’à 255 ports COM virtuels sur un même PC (pas de comptage de ports), contrôlés par VIP
  • Une même licence peut-être installée sur autant de PC que vous le souhaitez
  • Reconnexion automatique en cas d’interruption temporaire du fonctionnement du réseau
  • L’accès aux serveurs série peut-être vérifié lors de la configuration des ports
  • Signalisation de l’état des signaux pour chaque voie et journal d’événements



VIP est gratuit pour toutes les passerelles série d’ACKSYS.



Télécharger VIP

  Version Type
VIP : Logiciel de redirection de port COM virtuel + release notes.
Supporte toutes les versions Windows 32 ou 64 bits (jusqu’à Windows 10)

3.0.4
vx161017
