WLg-IDA/N

Point d'accÚs WiFi, bridge Ethernet 2 ports & répéteur (WDS)
WLg-IDA/N

EOL_FR_3NOTE : Le produit WLg-IDA/N a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : AirBox. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • WiFi IEEE 802.11 a/b/g/h & super AG, dĂ©bit jusqu’à 108 Mbps
  • SĂ©curité : WEP, WPA-PSK, WPA2-PSK et IEEE 802.1x RADIUS
  • Configuration simple Ă  l’aide d’un navigateur Internet, administration SNMP
  • 2 ports Ethernet avec auto dĂ©tection 10/100 Base TX
  • Alimentation PoE IEEE 802.3af ou double entrĂ©e redondante +9VDC Ă  +36VDC
  • BoĂźtier mĂ©tallique IP30, montage rail Din 35 mm ou panneau

Introduction

WLg-IDA/N est composé d'une liaison sans fil WLAN associée à un switch Ethernet 2 ports 10/100, il est conçu pour les applications industrielles en environnement sévÚre et pour les applications de transport.

Le produit est intégré dans un boßtier métallique pour un montage sur rail Din ou sur panneau.

WLg-IDA/N offre ainsi des fonctionnalités de configuration avancées comme le mode « auto MDI/MDIX crossover » pour une utilisation « plug & play ».

Le produit se configure et s’administre depuis le navigateur Internet de votre PC ou par l’intermĂ©diaire de SNMP; une clĂ© amovible “C-Key” permet une sauvegarde / restauration rapide de la configuration dans le cadre des opĂ©rations de maintenance.

WLg-IDA/N rĂ©pond aux exigences les plus sĂ©vĂšres en matiĂšre d’environnement : fonctionnement de -25°C Ă  +70°C, rĂ©sistance aux chocs et aux vibrations selon la norme MIL-STD-810F, indice de protection IP30.



Caractéristiques techniques





Liaison Ethernet





2 ports Ethernet 10/100 auto détection, connecteurs Ethernet RJ45, "plug & play" mode "auto MDI/MDIX cross-over"







RĂ©seau WiFi





Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 GHz, support « Roaming » international (IEEE 802.11d) ; SĂ©lection dynamique de frĂ©quence (DFS) pour faciliter le choix de la meilleure frĂ©quence autour des rĂ©seaux existants; Bande « ClearVoice » avec canaux sans recouvrement pour les communications hautes vitesses; ContrĂŽle de la puissance d’émission (TPC); chip set ATHEROS AR5414 (AR5006XS)






Vitesse liaison radio





Jusqu’à 108 Mbps (mode super AG), dĂ©bit effectif TCP jusqu’à 44 Mbps




Canaux





13 canaux (modes b/g), 8 canaux (mode a), 11 canaux (mode h)




Puissance Ă©mise





Emetteur +20 dBm (TPC), +26 dBm en option (WLg-RF400MW)






Sensibilité





RĂ©cepteur -92 dBm en IEEE 802.11 a/g et -95 dBm en IEEE 802.11b






Antenne





1 antenne 2 dBi 2.4 / 5 GHz connecteur type RP-SMA + 1 connecteur antenne supplémentaire (diversité)








Type de modulation





OFDM : BPSK, QPSK, 16QAM, 64QAM et DSSS : DBPSK, DQPSK, CCK






Sécurité





WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS supplicant & authenticator), filtrage des adresses MAC, contrĂŽle de l’émission « broadcast » du SSID






Modes





Point d’accĂšs pour la crĂ©ation d’une infrastructure rĂ©seau sans fil WiFi, « Bridge » pour la connexion d’équipements Ethernet Ă  ce rĂ©seau, passerelle MODBUS/TCP sans fil, mode rĂ©pĂ©teur (WDS), support des modes infrastructure, AD-HOC, bridge routeur et « rapid roaming < 50 mS »






Administration





Configuration aisĂ©e au travers d’une page HTML et Ă  partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila,
), agent SNMP, ACKSYS NDM
Le WLg-IDA/N utilise également une clé amovible « C-Key » optionnelle pour la sauvegarde / restauration de la configuration du produit pour faciliter les opérations de maintenance








Systùmes d’exploitation





Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP






Protocoles





Ethernet TCP/IP & UDP, MODBUS/TCP, PROFINET, Ethernet/IP







Signalisation





DELs de signalisation de l'activité réseau LAN, WLAN, Ethernet 10/100, alimentation (main/aux), niveau de réception radio






Alarme





Sortie relais : défaut alimentation, défaut de connexion LAN ou WLAN, chien de garde
Relais  « 1 FORM B », 60V 0.15A, contacts sur connecteur amovible « cage à ressorts »






Alimentation





Alimentation PoE IEEE 802.3af ou double entrée redondante +9VDC à +36VDC sur connecteur amovible « cage à ressorts »






Consommation





4.5 Watts typique






Dimensions & poids





Boßtier en métal IP30 (L : 110 x l : 50 x h : 120 mm) anti-chocs et anti-vibrations, 570 g






Normes





MIL-STD-810F méthodes 514.5 & 516.5 (chocs & vibrations)

EN 301489-17 & EN 61000-6-2 (CEM)






Environnement





Température de fonctionnement : -25°C à +70°C, stockage -65°C à +100°C
Humidité relative : 5% à 95% sans condensation, indice de protection IP30

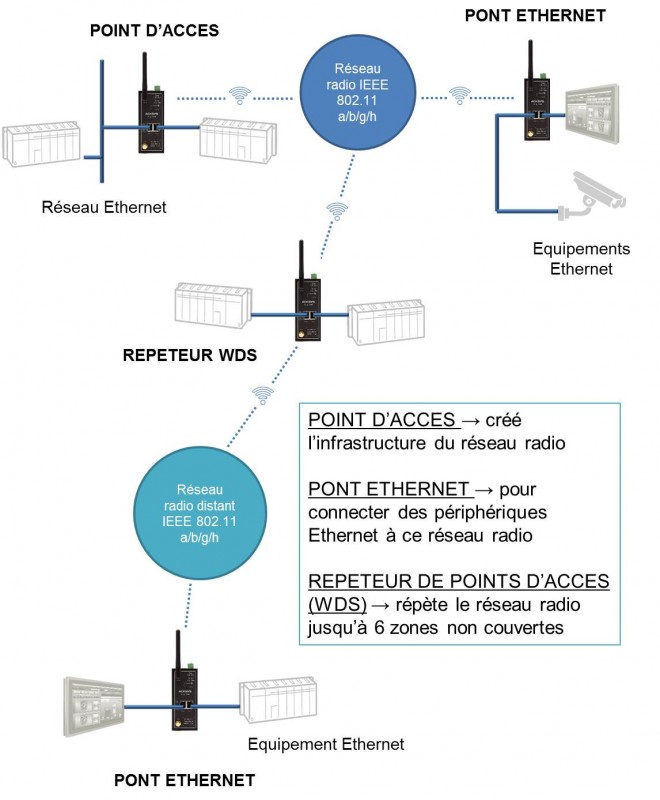

Applications WLg-IDA-N FR

Firmware

Version Télécharger

Package de mise Ă  jour du firmware type 3

5.54.2
vx180126

Télécharger

MIB (SNMP)

2.22.0
vx160129

Télécharger

Logiciel

Version Télécharger
NDM : Logiciel d’administration centralisĂ©e des produits WiFi gamme WLg, plateformes Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger
NDM : Logiciel d’administration centralisĂ©e des produits WiFi gamme WLg, plateformes non-Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger

Vérifiez ou téléchargez la version de Java

–

Lien externe

EOL_FR_3NOTE : Le produit WLg-IDA/N a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : AirBox. Votre représentant commercial est à votre disposition pour toute question.



Références à commander





WLg-IDA/N





Point d'accÚs WiFi, Bridge Ethernet 2 ports et répéteur WDS (WiFi IEEE 802.11 a/b/g/h), alimentation PoE IEEE 802.3af ou double entrée redondante +9VDC à +36VDC, livré avec une antenne 2 dBi omnidirectionnelle bi bandes (2.4 / 5 GHz)








C-Key_M1





Clé de sauvegarde / restauration de la configuration






WLg-RF400MW





Option carte radio forte puissance (26 dBm, 400 mW)






WLg-FIX-PLQ





Plaque en métal pour fixation panneau






CAB-RJ45-1M





CĂąble Ethernet RJ45 droit, longueur 1 mĂštre
