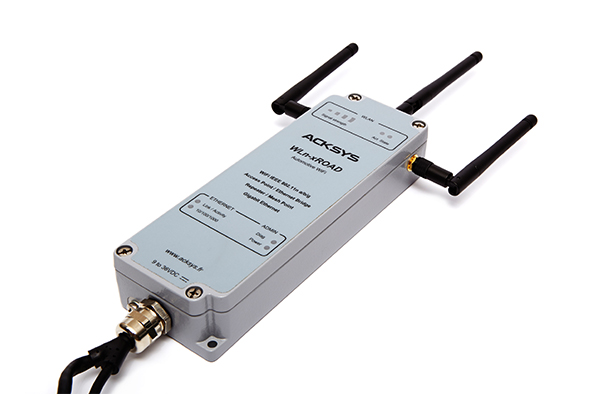

WLn-xROAD

Point d’accès, bridge, répéteur WiFi IEEE 802.11n
WLn-xROAD

WLn-xROAD entre dans sa fin de vie et n’est plus recommandé pour de nouveaux projets.

Son firmware ne bénéficiera plus de mises à jour (évolution ou correction).

Le produit de remplacement recommandé est : AirXroad.

Toutefois, si votre projet requiert la réf. WLn-xROAD, merci de contacter votre représentant commercial pour en connaitre la disponibilité.



Aperçu

  • WiFi IEEE 802.11a/b/g/n (MIMO 3T3R), débits radio jusqu’à 450 Mbps
  • Boîtier durci fonte d’aluminium IP66, antichocs et anti-vibrations
  • Fonctions MESH, WMM QoS, SSID multiple, authentification par serveur RADIUS ...
  • Configuration simple à l’aide d’un navigateur Internet, administration via SNMP
  • Port Ethernet avec auto-négociation 10/100/1000 Base TX et auto MDI/MDIX
  • Alimentation +9VDC à +36VDC

Introduction

WLn-xROAD est conçu pour les applications de transport routier et les applications mobiles. Il peut être installé à bord d'autobus, de camions, de machines tournantes, d'ascenseurs, de chariots élévateurs, de ponts roulants et de tout autre engin de manutention et levage pour la transmission de données temps réel (chargement/déchargement de données, contrôle-commande, télé-opération, communications inter-automates, remontées d'E/S déportées ...).

WLn-xROAD s’appuie sur la technologie MIMO multi-flux qui contribue à des débits plus élevés, une meilleure fiabilité du lien radio et à une couverture WiFi plus étendue.

Il répond aux exigences les plus sévères : fonctionnement de -25°C à +70°C, résistance aux chocs et aux vibrations, protection contre la poussière et les projections d’eau (IP66).

Le produit est conforme aux spécifications E2 (norme CE pour les équipements électroniques montés à bord des véhicules).

Caractéristiques techniques





Interface Ethernet



Auto-négociation 10/100/1000 base TX et auto MDI/MDIX (connecteur RJ45 ou bornier accessible à l’intérieur du boîtier)







Interface WiFi



WiFi IEEE 802.1a/b/g/n MIMO 3T3R (2,4/ 5/ 5,4 GHz)








Débits radio





Jusqu'à 450 Mbps






Canaux radio



2.4 GHz (802.11b/g/n): 14 canaux / 5 GHz (801.11a/h/n): 24 canaux








Puissance émise





Emetteur +20dBm (TPC)








Sensibilité en réception





-92 dBm en réception en 802.11a/g/n et -95dBm en réception en  802.11b








Connecteurs d'antennes





3 connecteurs type RP-SMA pour antennes 2,4 / 5 / 5,4 GHz,








Types de modulation





OFDM: BPSK, QPSK, 16QAM, 64QAM / DSSS: DBPSK, DQPSK, CCK








Sécurité



64/128 bits WEP, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS Supplicant & authenticator), filtrage des adresses MAC, possibilité d'inhiber le broadcast du SSID








Fonctions principales





Point d’accès pour créer une infrastructure réseau WiFi, Bridge pour connecter les équipements Ethernet au réseau WiFi, répéteur, mesh dynamique (IEEE 802.11s), support des modes infrastructure et AD-HOC, Bridge routeur, passerelle MODBUS/TCP sans fil, WMM QoS, NAT, VLAN, multiple AP, redondance (VRRP) ...








Roaming



Fast roaming (< 30ms) en mode monocanal








Administration



Serveur Web intégré pour une configuration aisée à partir de n’importe quel navigateur Internet (Internet Explorer, Netscape, Mozzila…), agent SNMP ou logiciel ACKSYS NDM pour une administration centralisée








Systèmes d’exploitation





Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP








Leds de signalisation





Signalisation de l'état du produit, de la qualité du lien radio, de l’activité réseau (LAN et WiFi) et du lien 10/100/1000








Alimentation



Entrée d'alimentation +9VDC à +36VDC (2 fils dénudés ou bornier accessible à l’intérieur du boîtier)








Consommation



10W typique








Dimensions et poids





Boîtier en fonte d’aluminium résistant aux chocs (L : 185 x l : 64 x h : 35mm), 450g avec le câble et sans les antennes








Normes



MIL-STD-810F Méthodes 514.5 & 516.5 (chocs & vibrations), boitier étanche IP66, EN 301489-17 & EN 61000-6-2 (CEM), UTAC E2  (2004/104)








Environnement



Température de fonctionnement : -25°C à +70°C (HR 0-99%), stockage : -40°C à +85°C





Firmwares

Modèles V2 Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

3.18.3.1
vx190419

Télécharger

MIB (SNMP)

3.10.7.1
vx190419

Mise à jour du Bootloader : ne concerne que les WLn-xROAD_V2 avec un firmware 2.4.6 ou antérieur
Attention : la mise à jour du bootloader implique un risque potentiel pour votre produit. Si la mise à jour est interrompue, le produit sera hors d’usage, et vous aurez besoin de retourner votre produit à Acksys.

1.6.4.1

Télécharger

Modèles V1 Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

3.18.1.1
vx181118

Télécharger

MIB (SNMP)

3.10.6.1
vx181017

Logiciels

Version Télécharger

WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS,
plateformes Windows

2.8.0.1
vx200430

Télécharger

Manuel utilisateur

Télécharger

Version Télécharger

WaveViewer : application Android permettant de visualiser les produits ACKSYS administrés par WaveManager via un smartphone ou une tablette. WaveManager est un logiciel superviseur qui permet de centraliser les produits WaveOS dans votre réseau. WaveViewer peut communiquer avec WaveManager en temps réel. Version minimum requise de WaveManager: V1.8.0.1

1.0.1.1
vx181130

Télécharger

WLn-xROAD entre dans sa fin de vie et n’est plus recommandé pour de nouveaux projets.

Son firmware ne bénéficiera plus de mises à jour (évolution ou correction).

Le produit de remplacement recommandé est : AirXroad.

Toutefois, si votre projet requiert la réf. WLn-xROAD, merci de contacter votre représentant commercial pour en connaitre la disponibilité.



Références à commander





WLn-xROAD



Point d'accès, bridge, répéteur WiFi IEEE 802.11a/b/g/n pour applications mobiles, livré avec 3 antennes omnidirectionnelles 2 dBi (2,4/5/5,4 GHz GHz) et un câble de 2 mètres avec sorties Ethernet RJ45 et alimentation.
