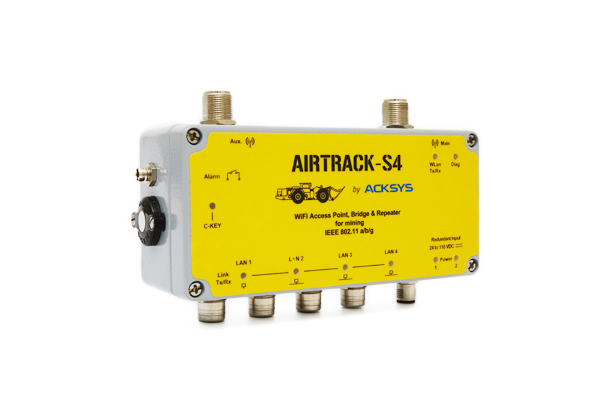

AIRTRACK-S4

Point d'accès WiFi, client et répéteur
AIRTRACK-S4

EOL_FR_3NOTE : Le produit AIRTRACK-S4 a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RailBox. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • WiFi IEEE 802.11 a/b/g
  • Haute protection contre les champs électromagnétiques : jusqu’à 140V/m
  • 4 ports Ethernet avec auto-négociation 10/100 Base TX
  • Large plage d’alimentation isolée +24 à 110 VDC permettant l’utilisation de longs câbles DC
  • Configuration simple à l’aide d’un navigateur Internet, administration SNMP
  • Boîtier fonte d’aluminium IP 66 anti-chocs & anti-vibrations

Introduction

AIRTRACK-S4 est conçu pour les applications minières souterraines pour : la télé-opération d’engins à partir d'un poste de contrôle à distance, l'anti-collision, la localisation des biens et des personnes et d'autres services comme les systèmes de signalisation d'évacuation, les téléphones VoIP, le téléchargement mobile de données (smartphones, tablettes ...), la vidéo sur IP fixe et mobile ...



Il répond aux exigences les plus sévères en matière d'environnement : -25 ° C à + 70 ° C (étendue -40 ° C à + 80 ° C), résistant aux chocs et aux vibrations, IP66 pour la protection contre la poussière, les projections d'eau et de vapeur.



AIRTRACK-S4 fonctionne avec tout type de protocole industriel basé sur Ethernet TCP / IP tels que PROFINET, PROFIsafe ...

Caractéristiques techniques





Interface Ethernet



4 ports Ethernet avec auto-négociation 10/100, et auto MDI/MDIX, connecteurs étanches Ultra-Lock M12 (code D), mode “plug & play”








Interface WiFi



IEEE 802.11a/b/g, 2.4 / 5 GHz, contrôle de la puissance d’émission (TPC)








Débits radio



Jusqu’à 108 Mbps (mode Super AG)








Canaux radio



2.4 GHz (802.11b/g): 14 canaux / 5 GHz (801.11a/h): 19 canaux








Puissance émise



Emetteur +20dBm (TPC), +26 dBm avec l'option [Hx] forte puissance








Sensibilité en réception



-92 dBm en réception en 802.11a/g/n et -95dBm en réception en 802.11b








Antennes



2 antennes 2dBi 2.4 / 5 GHz, connecteurs type N








Types de modulation



OFDM: BPSK, QPSK, 16QAM, 64QAM / DSSS: DBPSK, DQPSK, CCK








Securité



64/128 bits WEP, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS authenticator & supplicant), filtrage des adresses MAC, possibilité d'inhiber le broadcast du SSID








Fonctions principales



Point d’accès pour créer une infrastructure réseau WiFi, bridge pour connecter les équipements Ethernet à ce réseau WiFi, répéteur haut débit, support des modes infrastructure, AD-HOC et bridge routeur, fast roaming (








Administration



Serveur Web intégré pour une configuration aisée à partir de n’importe quel navigateur Internet (Internet Explorer, Netscape, Mozzila…), agent SNMP, logiciel ACKSYS NDM, C-Key (clé de sauvegarde/restauration de la configuration)








Systèmes d’exploitation



Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP








LEDs de signalisation



Signalisation de l’activité réseau (LAN et WiFi), du lien 10/100, alimentation principale et auxiliaire du produit








Alarme



Sortie relais pour prévenir d'un défaut d'alimentation, d'une coupure du lien radio, de l'expiration du Watchdog, d'une surchauffe ou pilotée par SNMP, relais électronique 1 FORM B, 60V 0.1A (connecteur M8 dédié)








Alimentation



Double entrée d’alimentation isolée +24 to +110 VDC (connecteur M12)








Consommation



8W typique








Dimensions & poids



Boîtier en fonte d’aluminium résistant aux chocs et vibrations, (L: 80 x l: 175 x h: 57 mm), 920 g








Standards



EN 301489-17 & EN 61000-6-2 (CEM), IP66, ISO 11452 sections 1, 2, 5, 7 (perturbations électriques), EN61373 (chocs & vibrations)








Environnement



Fonctionnement : -25°C to +70°C, étendue -40°C to +80°C avec option [Hx] (HR 0-99%),
stockage : -40°C to +100°C





Fiche commerciale

Documentation technique

Logiciel

Version Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes non-Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger

Vérifiez ou téléchargez la version de Java

Lien externe

EOL_FR_3NOTE : Le produit AIRTRACK-S4 a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RailBox. Votre représentant commercial est à votre disposition pour toute question.



Référence à commander





AIRTRACK-S4 [Hx]



Point d’accès 4 ports Ethernet, client & répéteur WiFi (a/b/g) pour applications minières souterraines, double entrée d'alimentation isolée +24VDC à +110VDC, 2 antennes 2 dBi omni-directionelles (2.4 / 5 Ghz), 1 jeu de 2 câbles de 2 mètres inclus (M12 vers RJ45 et M12 vers fils dénudés)



Hx signifie forte puissance (400mW) et température étendue -40°C à +80°C
