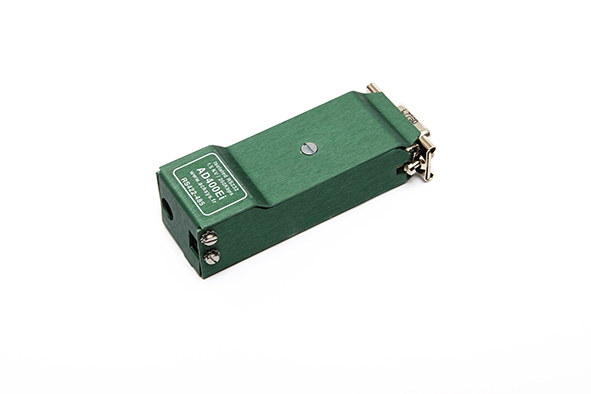

AD400Ei
Convertisseur RS232 <> RS422/RS485 isoléNOTE : Le produit AD400Ei a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : AD400E. Votre représentant commercial est à votre disposition pour toute question.
Aperçu
- Retournement automatique en RS485
- Isolation galvanique 1500 Veff
- Vitesse jusqu’à 250 Kbps
- Connecteur SUB D9 femelle côté RS232
- « Bornier » à vis côté RS422/485
- Boîtier métal, normes CE
- Visualisation des signaux par DELs
- M.T.B.F. > 300.000 P.O.H.
Introduction
Conçu pour une connexion directe avec le PC, il dispose d’un connecteur SUB D9 femelle côté RS232 et d’un « bornier » à vis côté RS422/485.
Sa technologie lui permet d’atteindre une vitesse de 250 Kbps ce qui en fait le partenaire idéal des ports RS232 rapides des machines modernes.
La haute intégration de l’AD400Ei et ses protections intégrées lui confèrent une très grande fiabilité et un encombrement réduit.
Ses caractéristiques techniques en font un produit vraiment universel et très économique.
Caractéristiques techniques
Conversion |
RS232 vers RS422 ou RS485 avec retournement automatique en RS485 (ou logiciel), polarisation et terminaison de ligne par cavaliers miniatures
|
||
Débit |
Jusqu’à 250 Kbps
|
||
Connectique |
Connecteur SUB D 9 points femelle côté RS232 et « bornier » à vis côté RS422/RS485
|
||
Signalisation |
Affichage des signaux TxD et RxD sur DELs
|
||
Alimentation |
A partir d’une source externe (alimentation externe comprise entre +4.7VDC et +5.5VDC sur connecteur jack symétrique pour connexion latérale gauche ou droite - câble d'alimentation via un port USB inclus), modèles télé-alimentés en option
|
||
Sortance |
128 interfaces RS485 dans un réseau homogène
|
||
Protections |
Filtrage HF, protection DES IEC801-2, niveau 4, 15KV max. Surtensions transitoires par « Transils », 0.3 KW 8/20 :S, isolation 1500 Veff
|
||
Consommation |
150 mA pour 32 interfaces RS485 au maximum avec terminaison
|
||
Environnement |
Température de fonctionnement comprise entre 0°C et +65°C Humidité relative 95% à +25°C
|
||
Dimensions |
73 mm (L) x 31 mm (l) x 14,8 mm (H), 31 grammes
|
||
Accessoires |
Un tournevis miniature et un câble pour alimentation externe via port USB
|
Fiche commerciale
Documentation technique
NOTE : Le produit AD400Ei a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : AD400E. Votre représentant commercial est à votre disposition pour toute question.
Références à commander
AD400Ei |
Convertisseur miniature RS232<>RS422/485 isolé avec retournement automatique (tournevis miniature et câble pour alimentation externe via port USB inclus)
Versions pré-configurées disponibles par quantité (télé-alimentation …)
|
