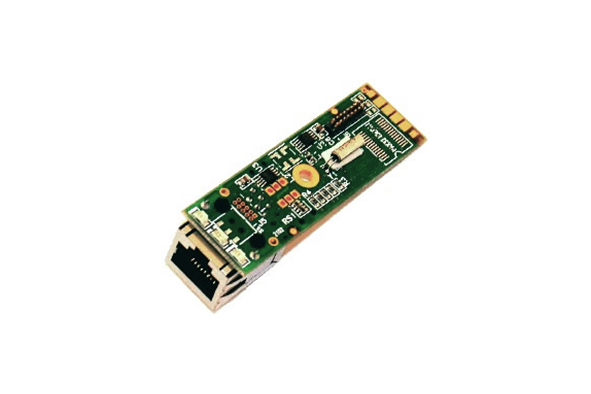

COMETH-EMBD

Passerelle série format circuit mono-voie TTL vers Ethernet TCP/IP
COMETH-EMBD

EOL_FR_3NOTE : Le produit COMETH-EMBD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : COMETH. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • Format circuit
  • TrĂšs petite taille : 20x65 mm
  • Passerelle sĂ©rie mono-voie TTL vers Ethernet TCP/IP
  • Administration simple depuis voie sĂ©rie ou Ethernet
  • Support MODBUS/TCP (Client / Serveur)
  • Modes « Raw », Mux, Re-direction ports COM

Introduction

Les produits de la gamme COMETH permettent d’accĂ©der à  tout pĂ©riphĂ©rique sĂ©rie depuis des stations Windows, Unix & Linux connectĂ© à  votre rĂ©seau Ethernet TCP/IP, de relier deux pĂ©riphĂ©riques sĂ©rie distants au travers du rĂ©seau ou encore bien de rĂ©aliser une passerelle Ethernet / MODBUS.



Ces produits se distinguent par leur trÚs petite dimension et leur haute intégration.
Le support de l'extension TELNET (RFC 2217), associĂ© à  un "re-directeur " de ports COM permet aux Ă©quipements sĂ©rie distants d'ĂȘtre directement utilisĂ©s par les applications Windows & Linux adressant des ports sĂ©rie standards.



Les COMETH combinent la souplesse et la puissance du protocole TCP/IP ainsi que l’universalitĂ© des rĂ©seaux Ethernet.

Caractéristiques techniques





Liaison série



Une voie série asynchrone, vitesse maximale de 230,4 Kbps

7 ou 8 bits par caractÚre, 1 ou 2 bits de stop, parité paire, impaire, mark, space ou aucune

ContrÎle de flux matériel (RTS/CTS) et/ou logiciel (XON/XOFF)








Signaux RS fournis



TxD, RTS, DTR (3 signaux Tx), RxD, CTS, DCD, DSR, RI (5 signaux Rx). RI peut ĂȘtre utilisĂ©e comme broche de tĂ©lĂ©-alimentation.








Connectique



Connecteurs haute densité








Protection



Protection ESD 15Kv avec filtrage HF (sauf COMETH-EMBD), conformité aux normes CE industrielles, isolation RS/Ethernet 1500 Veff (sauf COMETH-EMBD)








RĂ©seau Ethernet



Ethernet 10 Base T compatible 10/100 (RJ 45), signaux TTL pour le COMETH-EMBD (NĂ©cessite un transformateur d’isolation Ethernet externe pour le raccordement au rĂ©seau).
Ethernet 10 Base T compatible 10/100 (RJ 45)pour le COMETH-EMBD-EVAL.

Les interfaces Ethernet du COMETH sont compatibles avec tout équipement 10/100 Base Tx (carte réseau ou HUB) disposant de l'auto-commutation, le transfert des données série entre le COMETH et le HUB s'effectue à 10 Mb/s tandis que le transfert des données entre le HUB et le reste du réseau s'effectue à 100 Mb/s.








Fonctions



Support des modes Client/serveur TCP, Client DHCP, Extension TELNET RFC2217, Serveur Telnet, re-directeur de ports COM (VIP), Lien série virtuel multipoint ou point-à-point par UDP et des protocoles Client/serveur MODBUS/TCP, MODBUS/RTU & MODBUS/ASCII








Administration



Depuis la ligne série ou depuis Ethernet (Telnet), « firmware » téléchargeable pour mise à jour simplifiée








Systùmes d’exploitation



Tout systĂšme compatible TCP/IP








Signalisation



1 LED diag., 1 LED LAN et 1 LED RS232 (COMETH EMBD-ETH uniquement)








Alimentation



Externe, +3,3VDC ou +4,5VDC Ă  +5,5VDC








Environnement



Température de fonctionnement : 0°C à +70°C








Dimensions et poids



COMETH-EMBD: L65 x l20 x h2 mm, 5 g





Mode Port COM Ă  distance

Fonctionne sous Windows 9x/me/NT/2K/XP et nécessite d'installer sur le PC un pilote appelé redirecteur de port COM (VIP).



Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware ServerCom" et que ce dernier est configuré en mode TELNET RFC 2217 (TELNET RFC 2217 est un standard).



Il permet d'exploiter sans modification une application COM (Hyperterminal par exemple) conçue pour un port COM local, l'intĂ©gralitĂ© de l'API Windows est supportĂ©e. La configuration du port COM est rĂ©alisĂ©e par l'application elle-mĂȘme et pas nĂ©cessairement par le module d'administration.



Des redirecteurs de ports COM virtuels s'appuyant sur la RFC 2217 sont disponibles pour d'autres systĂšmes d'exploitation.



Mode Socket TCP Serveur

Ce mode fonctionne avec n'importe quel type de systĂšme d'exploitation capable de supporter TCP/IP.
Il est supporté par le COMETH lorsqu'il exécute le "firmware ServerCom" et que ce dernier est configuré en mode "RAW".

Le COMETH est capable de répondre à une demande de connexion TCP sur un port TCP paramétrable (c'est donc un serveur).

L'application qui exploite le COMETH s'appuie sur l'API SOCKET et non sur l'API COM.
La configuration du port COM (vitesse, format des caractÚres, contrÎle de flux) est fixée dans le COMETH à l'aide du module d'administration.



Mode Socket TCP Client

Ce mode fonctionne avec n'importe quel type de systĂšme d'exploitation capable de supporter TCP/IP.
Il est supporté par le COMETH lorsqu'il exécute le "firmware TCP client".

Le COMETH est capable d'ouvrir une connexion TCP sur un port TCP paramétrable vers un serveur dont l'adresse IP est fixé à l'aide du module d'administration.
L'origine de la connexion peut ĂȘtre : la mise sous tension du COMETH ou la montĂ©e du signal DSR.

L'application qui exploite le COMETH s'appuie sur l'API SOCKET et non sur l'API COM.
La configuration du port COM (vitesse, format des caractÚres, contrÎle de flux) est fixée dans le COMETH à l'aide du module d'administration.



Mode TELNET

Fonctionne sur n'importe quel systĂšme d'exploitation qui supporte TCP/IP et qui dispose d'un TELNET client, deux cas de figures :



  • Port TCP configurĂ© du mode Socket TCP Serveur

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware ServerCom" et qu'il est configuré mode TELNET.
Il ne requiert aucun développement applicatif sur le PC, TELNET est l'application réseau !



  • Port TCP N°23

Ce mode est supporté par tous les "firmwares" du COMETH.
Lorsque le COMETH reçoit une demande de connexion sur le port 23, il passe en mode administration et peut donc ĂȘtre configurĂ© (vitesse, mode ...).



Mode Socket UDP

Fonctionne sur n'importe quel systĂšme d'exploitation qui supporte TCP/IP.

En mode UDP, Il n'y pas comme avec TCP de notion de connexion/déconnexion et donc pas de notion Client/Serveur. UDP est un protocole de transport comme TCP plus rapide mais moins evolué.

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware TUNNEL" et qu'il est configuré en mode "RAW".

L'application qui exploite le COMETH est une application qui s'appuie sur l'API Socket et non COM.
La configuration du port COM (Vitesse, format des caractÚres, contrÎle de flux) est fixée dans le COMETH à l'aide du module d'administration.

On peut donc réaliser avec ce mode une liaison point à point entre 2 ports série en s'appuyant sur IP mais sans transport de l'état des signaux de contrÎle.
Il peut y avoir deux COMETH de chaque coté ou bien un COMETH et n'importe quel autre équipement supportant UDP.



Mode TUNNEL UDP point Ă  point

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware TUNNEL" et que est dernier est configuré en mode TUNNELAPP.

L'application qui exploite le COMETH est une application qui s'appuie sur l'API Socket et non COM.
La configuration du port COM (Vitesse, format des caractÚres, contrÎle de flux) est fixée dans le COMETH à l'aide du module d'administration.

On peut réaliser avec ce mode réaliser une liaison point à point entre 2 ports série en s'appuyant sur IP et avec transport de l'état des signaux de contrÎle.
Il ne peut y avoir que 2 COMETH de chaque coté car le protocole TUNNELAPP n'est pas un standard.



Mode passerelle MODBUS/TCP

Ce mode est supporté par le COMETH lorsqu'il exécute le "firmware MODBUS/TCP".

Conforme aux spécifications de MODBUS/TCP Client / Serveur, ce mode permet de relier des équipements série communiquant avec MODBUS/ASCII & MODBUS/RTU au réseau Ethernet TCP/IP.

Dans ce mode, le COMETH s'installe comme une passerelle entre le réseau Ethernet et les équipements série MODBUS ce qui simplifie considérablement l'extension d'une application traditionnelle MODBUS à MODBUS/TCP sur réseau Ethernet.
Le COMETH peut se comporter en maßtre ou esclave sur chaque coté (série ou Ethernet).

Ce mode permet également de connecter entre eux de façon transparente et au travers du réseau plusieurs équipements MODBUS série traditionnels.

COMETH avec MODBUS/TCP permet en outre l'intĂ©gration au sein d'un mĂȘme rĂ©seau d'Ă©quipements sĂ©rie basĂ©s sur MODBUS/ASCII & MODBUS/RTU et d'Ă©quipements MODBUS/TCP.



Quelques illustrations

Applications COMETH-EMBD FR

Firmware

Version Télécharger

Package de mise Ă  jour:

—————————————————————————————————————————– Download

—————————————————————————————————————————– ServerCom

—————————————————————————————————————————– Multipoints

—————————————————————————————————————————– TCP Client

—————————————————————————————————————————– MODBUS

1.17.0

2.6.0.2

3.8.0.0

1.6.0.0

2.6.0.0

2.20.0.0

Télécharger

Logiciel

Version Télécharger
VIP : Logiciel de redirection de port COM virtuel + release notes.
Supporte toutes les versions Windows 32 ou 64 bits (jusqu’à Windows 10)

3.0.4
vx161017

Télécharger

EOL_FR_3NOTE : Le produit COMETH-EMBD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : COMETH. Votre représentant commercial est à votre disposition pour toute question.



Références à commander





COMETH-EMBD



Serveur série TTL mono-voie sur Ethernet (TTL 10 Mbps)








COMETH-EMBD-ETH



Serveur série TTL mono-voie sur Ethernet (10 Base T), avec RJ45 Ethernet monté








COMETH-EMBD-EVAL



Serveur série TTL mono-voie sur Ethernet (TTL 10 Mbps), RJ45 Ethernet fourni non monté, kit de connecteurs








COMETH-ACC-RJ45





Connecteur RJ45 avec transformateur d'isolement intégré (LF1s028) pour COMETH-EMBD






COMETH-ACC-C10





Embase connecteur haute densité 10 points, signaux Ethernet TTL (SFMC-105-L3-S-D) pour COMETH-EMBD






COMETH-ACC-C18





Embase connecteur haute densité 18 points, signaux série et DELs (SFMC-109-L3-S-D) pour COMETH-EMBD & COMETH-EMBD-ETH



NB : Les versions COMETH-EMBD ne sont disponibles que par quantités
