Gamme 570

Carte PCI, PCI-X, CPCI 6U industrielle multivoies
Gamme 570

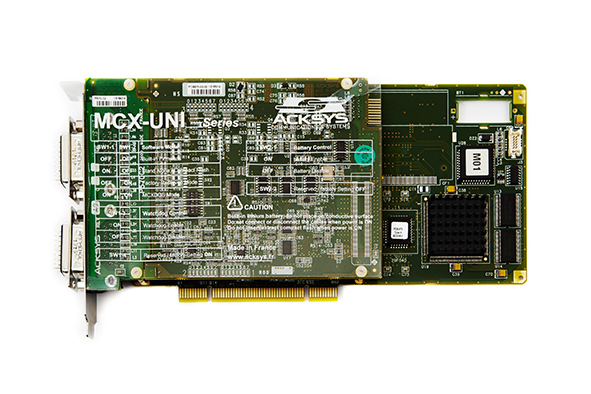

ModĂšle 2 voies (MCXUNI/570-2)

EOL_FR

NOTE : La gamme 570 a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • 2 ou 4 liaisons sĂ©rie synchrones haut dĂ©bit
  • Gestion des protocoles dĂ©portĂ©e dans la carte
  • Gestion de protocoles standards ou customs
  • DĂ©charge le PC du traitement des donnĂ©es
  • Interface de programmation type "port COM"
  • Multi interfaces : RS232, RS422, RS485...

Applications

  • Bancs de dĂ©veloppement
  • Outillages de test
  • Calculateurs (embarquĂ©s ou au sol)
  • Espions de ligne
  • Passerelles de communication intelligentes
  • TĂ©lĂ©chargement de donnĂ©es

Introduction

Conçues pour les applications de test ou pour ĂȘtre intĂ©grĂ©es dans un Ă©quipement final, nos cartes MCXUNI/570 (disponibles Ă©galement au format Compact PCI) accroissent les performances de votre systĂšme en dĂ©chargeant le PC du traitement de vos liaisons sĂ©rie asynchrones, asynchrones synchronisĂ©es (isochrones) et synchrones (HDLC enveloppe de trames, HDLC ABM/LAPB, HDLC NRM/SDLC, HDLC asynchrone, BSC, MONOSYNC, BISYNC ou tout type de protocole dĂ©veloppĂ© sur demande
).



Le driver fourni en standard vous permet d’exploiter les ports sĂ©rie de la carte Ă  partir des API standard de l’OS (ex. interface port COM (Win32) sous Windows), lui confĂ©rant ainsi une grande simplicitĂ© de mise en Ɠuvre et plus de souplesse d’utilisation. La gestion des protocoles, dĂ©portĂ©e dans la carte, est transparente pour le dĂ©veloppeur.



Conçues pour durer, les cartes de la gamme MCXUNI/570 sont étudiées pour une utilisation dans les environnements les plus critiques :

  • postes de tĂ©lĂ©-opĂ©ration embarquĂ©s (shelters) pour chars de dĂ©minage,
  • acquisition de donnĂ©es (RADAR) pour aĂ©roports civils et militaires,
  • valises de dĂ©chargement de donnĂ©es pour calculateurs moteurs,
  • acquisition de donnĂ©es (SONAR) pour frĂ©gates militaires,
  • stands de tirs pour missiles (conduite d’essais),
  • bancs de test et de production...



Caractéristiques techniques spécifiques





Principe de fonctionnement

  • 4 voies sĂ©rie synchrones, asynchrones ou asynchrones synchronisĂ©es

  • Gestion des protocoles dĂ©portĂ©e dans la carte (firmware MCXMultiprotocole)

  • Les ports sĂ©rie de la carte sont vus par l’applicatif PC comme des ports COM natifs : utilisation des API Win32 (sous Windows) ou interface fichier (sous Linux) pour les piloter.

Interfaces d’entrĂ©e / sortie

â€ș 4 ports sĂ©rie synchrones/ asynchrones/ asynchrones synchronisĂ©s


Interfaces Ă©lectriques (V10, V11, V28) :

  • V35, RS232, RS422, RS485, V24, V36, X21, RS449, EIA530
  • Configurables par soft voie par voie

Signaux disponibles :

  • TxD, RxD, TxCin, TxCout, RxC, RTS, CTS, DSR, DTR, DCD, RI, Gnd, PGnd
  • A, B, C, D, E, F, H, J, P et S, R et T, U et W, V et X, Y et AA (en V35)

Débits supportés (1) :

  • en asynchrone : jusqu’à 521 KBds
  • en synchrone : jusqu’à 4 MBds (nous consulter pour des vitesses supĂ©rieures)

Horloges émission et réception :

  • Internes, externes, encodĂ©es dans les donnĂ©es
  • Configurables par soft voie par voie

Plate-forme hardware

  • Processeur x86 100MHz dĂ©diĂ© au traitement des donnĂ©es et Ă  l’exĂ©cution du firmware embarquĂ©
  • Co-processeur synchrone dĂ©diĂ© Ă  l’acquisition et Ă  l’émission des donnĂ©es (HD64570-16 avec "Timers" et canaux DMA intĂ©grĂ©s)
  • 8 Mo de RAM (option 16 Mo)


Firmware embarqué MCX-Multiprotocole

Général

  • RĂ©side en dur dans la carte (firmware flashĂ©)
  • TĂ©lĂ©chargeable/ mise Ă  jour via le bus PCI
  • "Customisable" sur demande client

Protocoles inclus en standard

  • Asynchrone
  • Asynchrone synchronisĂ© (isochrone)
  • HDLC enveloppe de trame, HDLC asynchrone (ISO/IEC 13239), HDLC ABM/LAPB, HDLC NRM/SDLC, X25 (2)
  • BSC, MONOSYNC, BISYNC

Fonctionnalités intégrées en standard

  • Codage des bits : FM0, FM1, NRZ, NRZI, Manchester
  • CRC supportĂ©s : CRC-CCITT, CRC16, CRC32 ou sans
  • Programmation individuelle des voies, par soft
  • GĂ©nĂ©ration d’erreur

Sur demande spécifique client

  • Datation de trame
  • Gestion de trigger (ex. synchronisation externe de la carte)
  • Traitement de l’information : analyse de trames, exĂ©cution d’opĂ©rations de traitement sur les donnĂ©es reçues ou Ă©mises, gestion automatique de rĂ©ponses dĂ©terministes, Ă©mission de trames cycliques, dĂ©tection/gĂ©nĂ©ration d’erreurs, exĂ©cution de scĂ©narii de tests prĂ©-chargĂ©s dans la carte

  • ImplĂ©mentation de protocoles clients sur cahier des charges










(1) Informations communiquées à titre indicatif. Les débits sont directement liés au format des trames. Nous consulter pour plus de précision.
(2) Nous consulter pour une utilisation de la carte en mode X25.







Caractéristiques techniques générales





SystĂšme d'exploitation



Windows (nous consulter pour les versions supportées)
Linux (nous consulter pour les versions de Kernel disponibles)








Connectique



2 x SuB D26 en face arriĂšre pour modĂšle 2 voies
4 x SuB D25 sur boitier externe métallique pour modÚle 4 voies








Exploitation de la carte



Via applicatif de prise en main MCX-STARTER (pour environnements Windows 2000, XP et VISTA)
Via applicatif client associĂ© au driver ACKSYS (s’appuie sur les API standard de l’OS Windows ou Linux)








Testabilité



Autotest embarqué dans la carte
Test fonctionnel








Format



Carte PCI 32 bits 33 MHz, 5V et 3,3V








Environnement et normes



Fonctionnement de - 5°C à +65°C, stockage de -25°C à +80°C, humidité relative : 0 à 95% RH sans condensation
Cartes conformes aux directives CE 89/336/CEE et 73/23/CEE (EN60950, EN55024, EN55022)








Dimensions



215 mm (L) x 115 mm (H)








Garantie



5 ans





EOL_FR

NOTE : La gamme 570 a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Références à commander





ModĂšles PCI






MCXUNI/570-2



2 voies synchrones/asynchrones haute vitesse multi-protocoles (bus PCI 3.3 et 5VDC)






MCXUNI/570-4



4 voies synchrones/asynchrones haute vitesse multi-protocoles (bus PCI 3.3 et 5VDC)








ModĂšles Compact PCI












MCXCPCI/570-2



2 voies synchrones/asynchrones haute vitesse multi-protocoles




MCXCPCI/570-2-R

2 voies synchrones/asynchrones haute vitesse multi-protocoles, module Rear I/O




MCXCPCI/570-4

4 voies synchrones/asynchrones haute vitesse multi-protocoles




MCXCPCI/570-4-R

4 voies synchrones/asynchrones haute vitesse multi-protocoles, module Rear I/O
