RailBox LTE
Routeur cellulaire pour environnements ferroviaires
Aperçu
- Routeur 4G/5G LTE (double SIM)
- Interface WiFi 5 ou WiFi 6
- GNSS multi-constellation (GPS, GLONASS...)
- Sécurité avancée, VPN, firewall...
- Produit robuste : double entrée d’alimentation redondante isolée (tensions nominales conformes à la norme EN50155), résistance aux chocs/vibrations, IP66
- Logiciel d'administration centralisée WaveManager
Introduction
RailBox LTE est un routeur cellulaire durci équipé d’une interface WiFi bi-bande (2,4 / 5 GHz), d’une interface GNSS multi-constellation (GPS, GLONASS …), de 2 ports Ethernet 10/100/1000/2500, d’une sortie alarme ainsi que d’une entrée numérique. Il est conçu pour être monté à bord de trains, métros, tramways ou dans tout autre équipement mobile en environnement sévère.
RailBox LTE s’appuie sur les technologies double SIM 4G/5G LTE et WiFi 802.11n/ac/ax MIMO pour garantir des transferts de données haut débit en mouvement ou à l’arrêt (en station ou au dépôt). Son interface cellulaire offre une connexion sécurisée pour les applications de maintenance durant le voyage ; son interface WiFi fournit des communications haut débit partout où la couverture WiFi est disponible (dépôt, gare, sections du trajet couvertes…).
Résolument conçu pour la mobilité, RailBox LTE est conforme à toutes les normes EN50155 et répond aux exigences environnementales les plus sévères : résistance aux chocs et aux vibrations, IP66, température de fonctionnement jusqu’à -40°C/+70°C. Il est doté d’une double entrée d’alimentation isolée, de connecteurs durcis M12 et d’une C-KEY (clé de sauvegarde/ restauration instantanée de la configuration du produit)...
Les E/S numériques peuvent être utilisées pour contrôler à distance un appareil grâce à un relai et pour lire l’état d’un signal d’entrée.
Ce produit existe également en version point d’accès WiFi durci 802.11ac/ax double radio, cliquez ici pour accéder à RailBox.
Caractéristiques techniques
|
Interface Ethernet |
2 ports Gigabit Ethernet 100/1000/2500 auto-sensing, aggregation de liens 5 Gbps, connecteurs rapides M12 8 points codage X résistants à l’eau et aux vibrations (CAT-6A), mode plug & play et auto MDI/MDIX, bypass Ethernet optionnel qui redirige le trafic réseau en cas de panne produit ou panne d’alimentation (pour les topologies Daisy Chain)
|
||||||||||||||||||||||
|
Interfaces Radio |
Radio 1: WiFi Radio 2: Cellulaire
|
||||||||||||||||||||||
|
Connecteurs Radio
|
3 à 8 connecteurs QMA (pas d'antenne fournie) selon modèle |
||||||||||||||||||||||
|
Radios WiFi
Fréquences de fonctionnement
Interfaces Cellulaire |
Carte radio 802.11n: MCS0-7, 3 streams (6.5 à 450 Mbps) Carte radio 802.11ac wave 1: MCS0-9, 3 streams (6.5 Mbps à 1.3 Gbps) Carte radio 802.11ac wave 2: MCS0-9, 4 streams (6.5 Mbps à 1.73 Gbps) Carte radio 802.11ax: MCS0-11, 4 streams (6.5 Mbps à 4.8 Gbps)
Supporte toutes les bandes ISM et UNII, 2.4 et 5GhZ Supporte HT20, HT40, HT80, HT160 Supporte DFS et TPS
Jusqu'à 24dBm (agrégé), selon le modèle de carte radio
|
||||||||||||||||||||||
|
Nombre de streams Puissance max d'emission de la radio Débit de données radio WiFi Connecteurs Radio QMA |
|
||||||||||||||||||||||
|
Radio Cellulaire LTE cat 6
Fréquences de fonctionnement
Interfaces cellulaire |
300 Mbps ↓ & 50 Mbps ↑ (débit radio maximal)
EMEA LTE-FDD B1/B3/B5/B7/B8/B20/B28/B32 LTE-TDD B38/B40/B41 2xCA : B1+B1/B5/B8/B20/B28; B3+B3/B5/B7/B8/B20/B28; B7+B5/B7/B8/B20/B28; B20+B32; B38+B38; B40+B40; B41+B41 WCDMA B1/B3/B5/B8
North America/Mexico LTE-FDD B2/B4/B5/B7/B12/B13/B25/B26/B29/B30/B66 LTE-TDD B41 2xCA B2+B2/B5/B12/B13/B29; B4+B4/B5/B12/B13/B29; B7+B5/B7/B12/B26; B25+B5/B12/B25/B26; B30+B5/B12/B29; B66+B5/ B12/B13/B29/B66; B41+B41 WCDMA B2/B4/B5 GNSS GPS/GLONASS/BeiDou (Compass) /Galileo
(U)SIM x 2 |
||||||||||||||||||||||
|
Radio Cellulaire 5G
Fréquences de fonctionnement
Interfaces cellulaire
|
5G SA Sub-6 DL 2.4 Gbps; UL 900 Mbps 5G NSA Sub-6 DL 3.3 Gbps; UL 600 Mbps LTE DL 1.6 Gbps; UL 200 Mbps WCDMA DL 42 Mbps; UL 5.76 Mbps
5G NR NSA n1/n2/n3/n5/n7/n8/n12/n13/n14/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79 SA n1/n2/n3/n5/n7/n8/n12/n13/n14/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79 LTE LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71 LTE-TDD B34/B38/B39/B40/B41/B42/B43/B48 LAA B46 (only support 2 × 2 MIMO) UMTS WCDMA B1/B2/B4/B5/B8/B19 GNSS GPS/GLONASS/BeiDou (Compass)/Galileo
(U)SIM x 2 |
||||||||||||||||||||||
|
|
|
||||||||||||||||||||||
|
Sécurité |
Firewall, DoS, https, MAC filtering, WPA/WPA2/WPA3-Personal & Enterprise (IEEE 802.1X/RADIUS), tunnels L2 (GRE), VPN (OpenVPN, IPsec), SNMP V3, Rogue AP detector
|
||||||||||||||||||||||
|
Modes WiFi |
AP, client, MESH (IEEE 802.11s), infrastructure, AD-HOC, fast roaming (moins de 30 ms), WMM QoS
|
||||||||||||||||||||||
|
Services WiFi |
Hot Spot 2.0, Wireless Load Balancing (load balancing, band steering, client roaming control, association control per SSID)
|
||||||||||||||||||||||
|
Fonctions avancées ACKSYS |
Connect Before Break, Smart Redundant Carriage Coupling
|
||||||||||||||||||||||
|
Réseau Ethernet |
Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, DHCP (serveur & client), relais DNS, conforme IPv6
|
||||||||||||||||||||||
|
Routage Ethernet
|
Multicast (PIM), redondance IP(VRRP), routes statiques, routeur NAT, routeur, système de couplage (SRCC) |
||||||||||||||||||||||
|
Administration
|
http, https, SNMP agent (V1, V2C, V3), logiciel d'administration WaveManager, clé de sauvegarde / restauration (C-Key) |
||||||||||||||||||||||
|
LEDs de Signalisation |
Radio : qualité, activité et status | Ethernet : lien 100/1000/2500, activité | Alimentation : on-off
|
||||||||||||||||||||||
|
Alarmes & Entrées |
Un connecteur M8 étanche 3 points avec :
|
||||||||||||||||||||||
|
Alimentation |
Double entrée redondante (M12 4 points codage A) isolée (1500V) 24 à 110 VDC (tensions nominales conformes à la norme EN50155) Modèle PoE + (IEEE 802.3at Type 2 Classe 4) avec cosse de terre également disponible
|
||||||||||||||||||||||
|
Consommation |
22W typique (double radio), 25W max
|
||||||||||||||||||||||
|
Dimensions et poids |
Produit : boitier compact en fonte d’aluminium résistant aux chocs, (L: 80 x l: 175 x h: 57 mm), 900g
|
||||||||||||||||||||||
|
Standards et certifications |
CE (RED) Sécurité : EN 62368-1:2014+A11, EN62311 EMC : EN 301 489 [-1], [-17] Radio : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS) EMC : EN 50155, EN 50121-3-2 Environnement : • Chocs et vibrations : EN 61373 (CAT 1 CLASS B) • Climatique : EN60068-2 [-1, -2, -30] • Feu/fumée : EN45545-2 (HL3), NF F16-101 (M1F1), NFPA 130
|
||||||||||||||||||||||
|
Environnement |
Fonctionnement : -25°C à +70°C (HR 0-99%) Étendue : -40°C à +70°C / +85°C pour 10 mn, EN 50155 class TX Stockage: -40°C à +80°C IP66 - event protecteur GORE ®
|
||||||||||||||||||||||
Fiche commerciale
Documentation technique
Notes d'applications
- APPNOTE_Exemple-de-configuration-NAT_APNFR006.pdf
- APPNOTE_Lien-sans-fil-WaveOS_APNFR009.pdf
- APPNOTE_OpenVPN-tunnel_APNUS015.pdf
- APPNOTE_GRE-tunnel-over-WiFi_APNUS018.pdf
- APPNOTE_IPv6-routing-over-cellular-network_APNUS024.pdf
- HOWTO_IPv6-SLAAC-RA-Server_APNUS025.pdf
- HOWTO_Get-GNSS-NMEA-data_APNUS026.pdf
- APPNOTE_RogueAP-detection_APNUS027.pdf
- HOWTO_Upgrade-firmware_APNUS028.pdf
- HOWTO_BackupRestore-Conf-Files_APNUS029.pdf
- HOWTO_Change-basic-parameters-with-CLI-commands_APNUS030.pdf
- HOWTO_Configure-Cellular-Router-with-Auto-APN-_APNUS031.pdf
- APPNOTE_NAT-Port-Forwarding_APNUS032.pdf
- APPNOTE_Acksys-Recovery-Options_APNUS033.pdf
Firmware
| Version | Télécharger | |
|---|---|---|
|
Package de mise à jour du firmware WaveOS, release notes |
4.22.3.1 vx231025 |
|
| MIB (SNMP) |
3.20.0.1 |
|
| WaveOS: Manuel utilisateur |
– |
|
| Package de mise à jour des firmwares des cartes 4G |
6.3 |
|
Logiciel
| Version | Télécharger | |
|---|---|---|
|
WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS, |
3.6.0.1 |
|
| Catalogue complémentaire (ressources graphiques) : téléchargement requis |
1.3.0.1 |
|
|
Manuel utilisateur |
– |
|
Références à commander
|

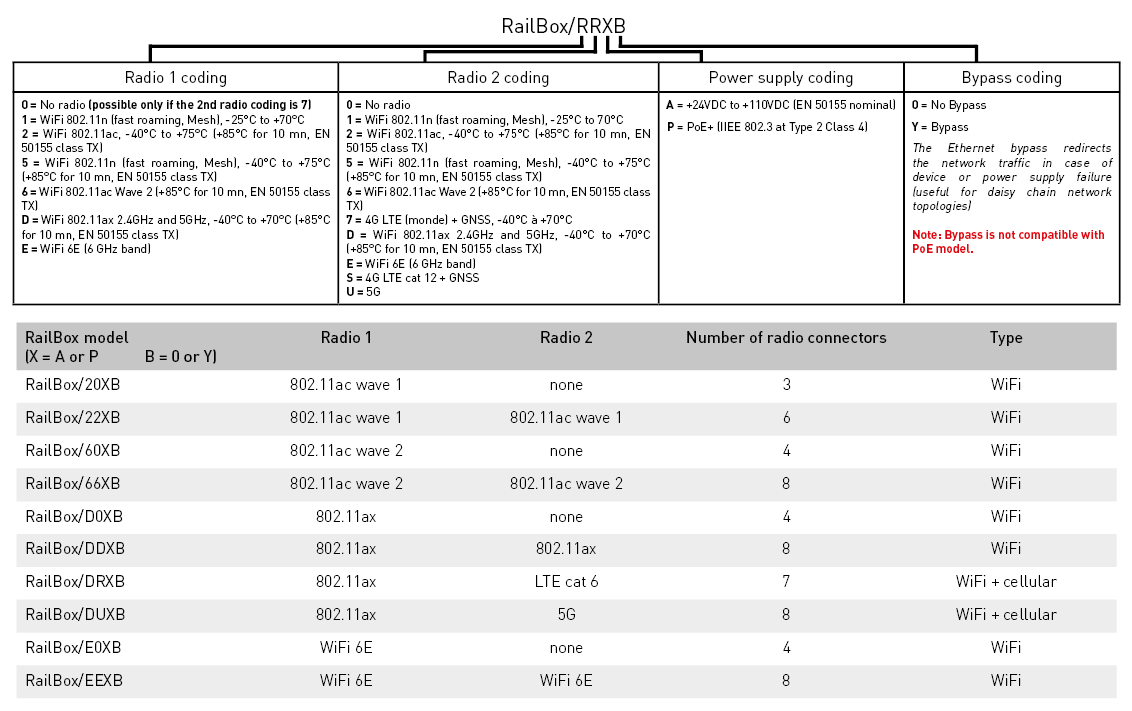

RailBox/RRXB
|
