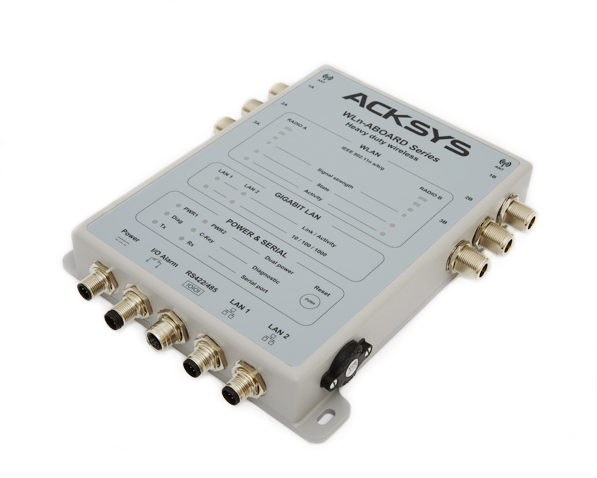

WLn-ABOARD

Point d’accès, bridge, répéteur double radio WiFi 802.11n
WLn-ABOARD

EOL_FR_3NOTE : Le produit WLn-ABOARD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RailBox. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • Double radio IEEE 802.11a/b/g/n (MIMO 3T3R), débits radio jusqu’à 2x 300Mbps
  • Boîtier durci fonte d’aluminium IP66, anti-chocs et anti-vibrations
  • Fonctions MESH, WMM QoS, SSID multiple, authentification par serveur RADIUS ...
  • 2 ports Ethernet avec auto-négociation 10/100/1000 Base TX et auto MDI/MDIX
  • 1 port série, 1 contact d'alarme, 1 entrée isolée, clé mémoire C-Key
  • Double entrée d'alimentation isolée (+9VDC à +140VDC), PoE IEEE 802.3at

Introduction

WLn-ABOARD est conçu pour les applications ferroviaires : communication inter-voitures (réseau Ethernet embarqué à bord des trains), communication bord-sol à l'arrêt ou en mouvement  (vidéosurveillance, CBTC...), accès internet pour les usagers...

Il est aussi parfaitement adapté pour les communications inter-automates, remontées d'E/S déportées, monitoring, contrôle-commande à distance, vidéosurveillance... en extérieur ou en environnement sévère (site métallurgique, mine, carrière...).



Basé sur la technologie 802.11n, WLn-ABOARD permet de tirer pleinement profit des avantages du MIMO : des débits radio élevés (jusqu'à 2x 300 MBps) et une fiabilité du lien radio renforcée.

Doté de 2 radios il offre de nombreuses topologies et fonctionnalités : réseaux WiFi redondants, gestion de 2 réseaux WiFi indépendants, fonctionnement simultané en 2,4 et 5 GHz, réseaux maillés (MESH) statiques ou dynamiques, Fast roaming ( < 30 ms en mode multicanaux pour une communication continue entre un véhicule en mouvement et le sol) et répéteur haut débit.

Conçu autour d'un boitier durci étanche et équipé de connecteurs robustes de type M12 Ultra-Lock®, il résiste aux chocs et aux vibrations, aux projections d'eau et fonctionne de -25°C (-55°C en option) à +70°C.



WLn-ABOARD est certifié pour le ferroviaire (EN 50155, EN 50121-3-2, EN 50121-4).

Caractéristiques techniques





Interface Ethernet



2 ports Gigabit avec auto-négociation 10/100/1000 et auto MDI/MDIX, connecteurs étanches Ultra-Lock M12 (CAT-6A)







Interface série



1 port série isolé RS422/485 (connecteur M12 ultra-lock étanche) pour paramétrer le produit ou pour raccorder au réseau WiFi un équipement série.








Interface WiFi



Double radio WiFi IEEE 802.11a/b/g/n MIMO 3T3R (2.4 / 5 / 5.4 GHz)








Débits radio



Jusqu'à 2 x 300 Mbps








Canaux radio



2.4 GHz (802.11b/g/n): 14 canaux / 5 GHz (801.11a/h/n): 24 canaux








Puissance émise





Emetteur +20dBm (TPC), +26 dBm avec l'option [H4] forte puissance








Sensibilité en réception





-92 dBm en réception en 802.11a/g/n et -95dBm en réception en 802.11b






Antennes



6 connecteurs type N (3 par carte radio) 2,4 / 5 / 5,4 GHz (antennes non fournies)








Types de modulation





OFDM: BPSK, QPSK, 16QAM, 64QAM / DSSS: DBPSK, DQPSK, CCK






Sécurité





64/128 bits WEP, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS Supplicant & authenticator), filtrage des adresses MAC, possibilité d'inhiber le broadcast du SSID








Fonctions principales





Point d’accès pour créer une infrastructure réseau WiFi, Bridge pour connecter les équipements Ethernet à ce réseau WiFi, répéteur haut débit, réseau maillé MESH statique ou dynamique (IEEE 802.11s), support des modes infrastructure et AD-HOC, Bridge routeur, passerelle MODBUS/TCP sans fil, WMM QoS, NAT, VLAN, multiple AP...








Topologies WiFi





Les 2 radios peuvent être utilisées pour piloter 2 réseaux WiFi redondants (VRRP) ou gérer de 2 réseaux WiFi indépendants, fonctionnement simultané en 2,4 et 5 GHz ou sur une même bande de fréquences








Roaming





Fast roaming en moins de 30ms en mode multicanaux grâce à ses 2 cartes radio








Administration



Serveur Web intégré pour une configuration aisée à partir de n’importe quel navigateur Internet (Internet Explorer, Netscape, Mozzila…), agent SNMP ou logiciel ACKSYS NDM pour une administration centralisée








Systèmes d'exploitation





Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP








Leds de signalisation





Signalisation de l'état du produit, de la qualité du lien radio, de l’activité réseau (LAN et WiFi), du lien 10/100/1000, de l'activité du port série (TXD & RXD), de la présence de la C-Key








Alarme



Sortie relais pour prévenir d'un défaut d'alimentation, d'une coupure du lien radio, de l'expiration du Watchdog, d'une surchauffe ou pilotée par SNMP, relais électronique 1 FORM A, 170VDC 0.1A (connecteur M12 Ultra-Lock® étanche)








Entrée



1 entrée isolée (connecteur M12 Ultra-Lock® étanche)








Alimentation



+9VDC à +140VDC avec isolation 1500V et PoE Plus (IEEE 802.3at) selon les modèles, double entrée (connecteur M12 Utra-Lock® étanche)








Consommation





16W typique (21W maximum avec 2 cartes radio forte puissance)








Dimensions et poids





Boîtier en fonte d’aluminium résistant aux chocs, (L: 257 x l: 200 x h: 37mm), 1630g








Standards



EN 301489-17 & EN 61000-6-2 (CEM), EN 50155, EN 50121-3-2, EN 50121-4, IP66








Environnement



Fonctionnement de -25°C à +70°C ou de -40°C à +75°C avec l’option [H4] (HR 0-99%), stockage : -40°C à +85°C
Résistance chauffante optionnelle pour fonctionnement à -55°C (nécessite une alimentation additionnelle 24VDC 15W)





Firmware

Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

3.18.1.1
vx181118

Télécharger

MIB (SNMP)

3.10.6.1
vx181017

Logiciels

Version Télécharger

WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS,
plateformes Windows

2.8.0.1
vx200430

Télécharger

Manuel utilisateur

Télécharger

Version Télécharger

WaveViewer : application Android permettant de visualiser les produits ACKSYS administrés par WaveManager via un smartphone ou une tablette. WaveManager est un logiciel superviseur qui permet de centraliser les produits WaveOS dans votre réseau. WaveViewer peut communiquer avec WaveManager en temps réel. Version minimum requise de WaveManager: V1.8.0.1

1.0.1.1
vx181130

Télécharger

EOL_FR_3NOTE : Le produit WLn-ABOARD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RailBox. Votre représentant commercial est à votre disposition pour toute question.



Références à commander



Modèles standards






WLn-ABOARD [H4]



Point d'accès, bridge, répéteur WiFi IEEE 802.11a/b/g/n, 2 ports Ethernet, double entrée d'alimentation +9VDC à +56VDC, POE IEEE 802.3at, 1 jeu de 2 câbles de 2 mètres inclus (Ethernet & alimentation)








WLn-ABOARD/24 [H4]





modèle avec entrée d'alimentation isolée +9VDC to +36VDC (24VDC nominal), l'alimentation POE n'est pas disponible








Options



(uniquement disponibles sur demande et par quantité minimum)






WLn-ABOARD/48 [H4]





modèle avec alimentation isolée +36VDC à +68VDC (48VDC nominal), POE non disponible






WLn-ABOARD/72 [H4]



modèle avec alimentation isolée +43VDC à +110VDC (72VDC nominal), POE non disponible








WLn-ABOARD/110 [H4]





modèle avec alimentation isolée +66VDC à +154VDC (110VDC nominal), POE non disponible








Accessoires






C-Key_M2



clé de sauvegarde / restauration de la configuration du produit








WLg-ANT-LSP-N





Protection contre les résidus de foudre 5 KA (0-6 GHz)






WLn-PTC



résistance chauffante pour fonctionnement et démarrage à -55°C








PWS-24-UNI-M12



Alimentation externe 110-240VAC <> 24VDC 25W pour modèles WLn-ABOARD et WLn-ABOARD/N






Ajouter le suffixe H4 pour l'option forte puissance (400mW) + température étendue -40°C à +75°C
