USB400

Adaptateur série mono-voie RS422/RS485 sur bus USB
USB400

NOTE : Le produit USB400 a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.

Aperçu

  • Interface sĂ©rie RS422 & RS485
  • Vitesse jusqu’à 921.6 Kbps full duplex
  • Gestion automatique et intĂ©grĂ©e du retournement de la ligne en mode RS485
  • Support des interfaces RS422/RS485 4 fils et RS485 2 fils
  • Signalisation de l’activitĂ© des signaux TxD & RxD de la liaison sĂ©rie par Dels indĂ©pendantes
  • Alimentation depuis le port USB
  • « Plug & Play » Ă  chaud, USB 1.1  « full speed », compatible 2.0
  • Port sĂ©rie totalement compatible avec les ports natifs du PC sous Windows
  • Protection contre les surtensions sur la ligne et filtrage HF
  • BoĂźtier mĂ©tallique compact & robuste format « dongle », normes CE

Introduction

La gamme de solutions série pour bus USB allie performance, simplicité, sécurité, robustesse et fiabilité pour des prix trÚs compétitifs.

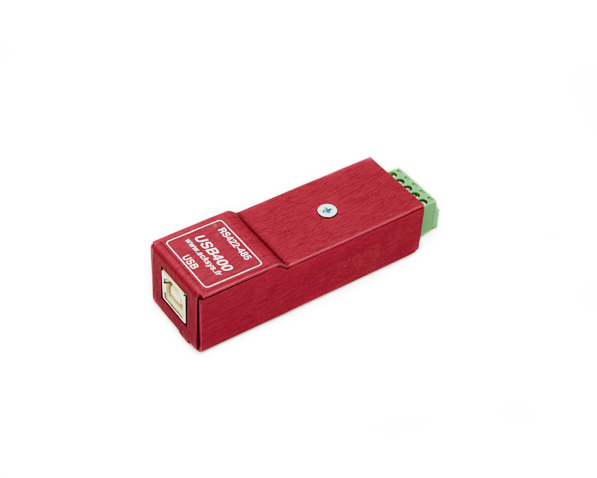

USB400 se prĂ©sente sous la forme d’un boĂźtier compact en aluminium (format « dongle ») et propose une interface RS422 / RS485 industrielle 2 ou 4 fils avec connecteur 5 points dĂ©brochable.

L’installation d’USB400 est extrĂȘmement simple et instantanĂ©e (Plug & Play), elle ne requiert aucune intervention Ă  l’intĂ©rieur de la machine et ne nĂ©cessite pas de
ressources supplĂ©mentaires en terme d’IRQ, DMA et ports I/O.

Les ports sĂ©rie ainsi installĂ©s sont considĂ©rĂ©s par le systĂšme d’exploitation Windows exactement comme les ports COM sĂ©rie natifs de votre machine.

Caractéristiques techniques





Interfaces



1 port série asynchrone RS422/RS485 sur bus USB








Signaux RS



Mode RS422 : A, A’, B, B’ et GND - Mode RS485 : AA’, BB’ et GND








Format



Format asynchrone. 5, 6, 7 ou 8 bits par caractÚre. 1, 11/2, 2 bits de stop, parité paire, impaire, mark, space ou aucune








Vitesse



De 50 Ă  921,6 Kbps








Taille des tampons



32 octets








ContrÎle de flux



Matériel (RTS/CTS) et/ou logiciel (XON/XOFF) avec retournement automatique de la ligne en mode RS485








Connecteurs RS



Bornier à vis débrochable 5 points








Protection



Décharges électrostatiques (ESD) 15 KV, filtrage HF








Signalisation



2 DELs qui indiquent l’activitĂ© sur les lignes TxD et TxD plus 1 DEL d’alimentation








Alimentation



Depuis le bus USB








Systùmes d’exploitation





Windows 9x, Windows 2000, Windows XP






Consommation



0,4 W maximum








Configuration



Équipement« Plug & Play » configuration rapide et simple sous Windows, la polarisation, la terminaison de ligne, les modes RS422/RS485 sont configurables (mini interrupteurs)








CEM



Émission NF EN 55022 rĂ©sidentiel, immunitĂ© NF EN 61000-6-2 industriel








Environnement



Température de fonctionnement comprise entre -5°C et +65°C, stockage -40°C à +80°C, humidité relative 0 à 95% RH sans condensation








Montage



« Dongle », livré avec un cùble USB de 2 mÚtres type A/B








Dimensions



73 mm (L) x 25 mm (l) x 21 mm (H)








Poids



36 g








Accessoires



Tournevis miniature inclus pour raccorder le cùble série RS422/485 à votre USB400





Fiche commerciale

Documentation technique

Firmware

Version Télécharger

Package de mise Ă  jour des pilotes Windows XP (32 bits), Vista (32 bits), 7 (32 & 64 bits), 8 (32 & 64 bits), 10 (64 bits)

1.16.0
vx150312

Télécharger

NOTE : Le produit USB400 a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.

Références à commander





USB400



1 port série RS422/485, alimentation depuis bus USB, livré avec cùble USB A/B (2 m)
