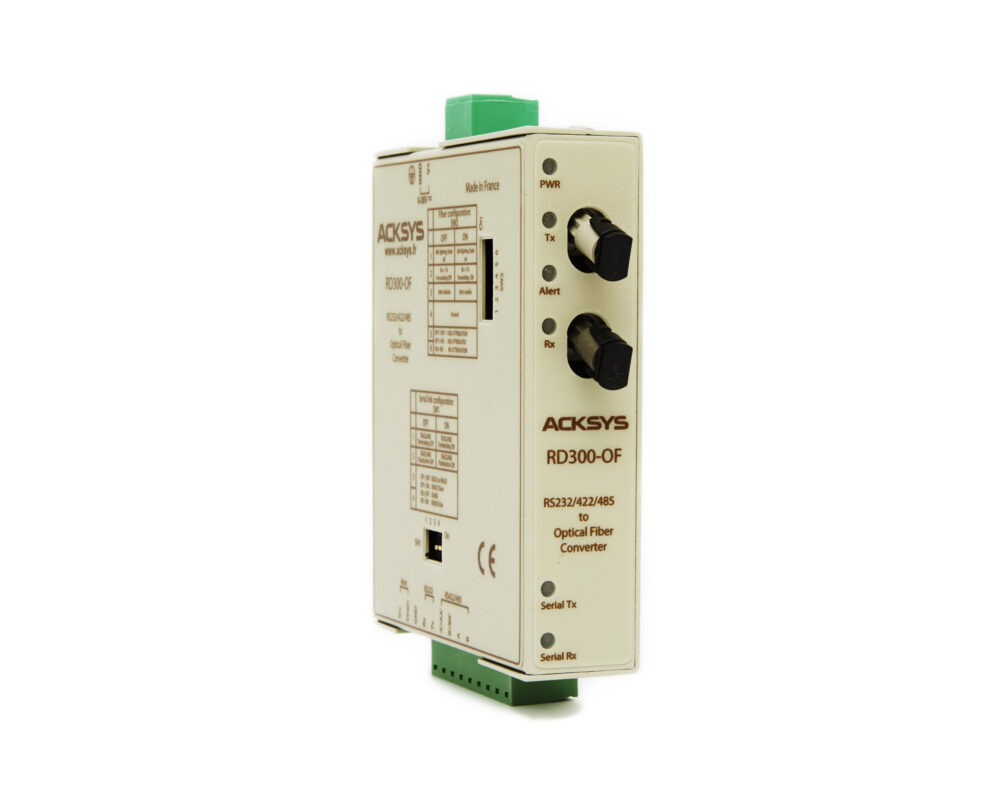

RD300-OF

Convertisseur RS232, RS422/RS485 sur fibre optique multimode (2 connecteurs ST)
RD300-OF

NOTE : Le produit RD300-OF a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).

Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • Interface sĂ©rie 3 en 1 : RS232/RS422/RS485
  • Liaison sĂ©rie jusqu’à 2Mbps en RS422/RS485, 1 Mbps en RS232
  • Communication stable et sans erreurs mĂȘme en cas d’interfĂ©rences EMI/RFI
  • Transmission jusqu’à 5000 m sur fibre 100/140 ”m, connecteurs du type ST
  • Gestion automatique et intĂ©grĂ©e du retournement de la ligne en mode RS485
  • Support des modes Half-duplex et Full-duplex, transmission bidirectionnelle
  • DELs d’activitĂ© TxD & RxD de la liaison sĂ©rie cuivre & fibre optique plus diagnostic de rupture de fibre
  • Alimentation DC large plage (+9VDC Ă  36 VDC)
  • Mode point Ă  point
  • Protection DES & HF sur la liaison cuivre
  • BoĂźtier mĂ©tallique compact & robuste, normes CE, montage Rail Din 35 mm

Introduction

L’utilisation de la fibre optique autorise une bande passante plus Ă©levĂ©e tout en offrant une totale immunitĂ© aux interfĂ©rences EMI/RFI ainsi qu’une sĂ©curitĂ© accrue.

La fibre optique offre encore bien d’autres avantages : utilisation sans risque dans un environnement explosif, pas d’émission CEM, Ă©limination des boucles de masse, immunitĂ© Ă  la foudre et aux environnements haute tension, elles sont enfin plus lĂ©gĂšres, moins encombrantes, inertes et rĂ©sistantes Ă  la corrosion


"Plug & Play" : un mécanisme original de configuration entiÚrement automatisé (CPLD) vous affranchit de l'opération fastidieuse du réglage des paramÚtres de la liaison série.

La série RD300 offre en standard un mécanisme permanent de contrÎle de rupture des fibres optiques et signale sur une DEL et un contact sec toute anomalie.

Sa petite taille, sa robustesse, ses caractĂ©ristiques techniques innovantes et sa grande adaptabilitĂ© en font un produit vraiment universel capable de rĂ©pondre Ă  tous les besoins de l’industrie.

Caractéristiques techniques





Conversion



SĂ©rie RS232/RS422/RS485 vers fibre optique multimode, retournement automatique de ligne RS485








DĂ©bit



2Mbps en mode RS422/RS485, 1Mbps en mode RS232








Distance



5000m avec une fibre 100/140 ”m à 25°C








Protocoles série



Toutes sortes de protocoles de communication (Modbus, Unitelway, Profibus, DH+, protocoles séries ASCII ou binaires ...)








Configuration



La configuration des paramĂštres de la liaison sĂ©rie se fait automatiquement, la polarisation, la terminaison de ligne, l’écho et le mode RS422 ou RS485 sont configurables (mini-interrupteurs)








Connecteur RS



Connecteur bornier, signaux TxD & RxD en mode RS232, TxA, RxA, TxB, RxB en mode RS422, TRxA & TRxB en mode RS485, polarisation et terminaison de ligne sélectionnable par mini interrupteurs








Fibre optique



50/125 ”m, 62.5/125 ”m, 100/140 ”m, longueur d’onde 820 nm, possibilitĂ© de choisir le mode ON/OFF de la fibre Ă  l’état repos








Puissance disponible



22,4 dB max., atténuation 5 dB & 11 dB sélectionnable par mini interrupteurs (courtes distances)








Connecteurs fibre



2 connecteurs de type ST








Topologies réseau



Point Ă  point, anneau simple








Signalisation



2 LEDs Tx/Rx pour la ligne série cuivre

2 LEDs Tx/Rx pour la ligne fibre optique n°1

1 LED de signalisation de rupture de la liaison fibre optique n°1

1 LED de présence d'alimentation








Sortance



31 interfaces RS485, 10 interfaces RS422








Charge



Charge d’entrĂ©e 1/8 UL en RS485








Protections EMI/RFI



Protection contre les surintensités et les surtensions transitoires sur la ligne cuivre, filtrage HF








Isolation



De part sa nature, la fibre optique offre une isolation infinie








CEM



Émission NF EN 55022, immunitĂ© NF EN 61000-6-2








Sécurité



ContrĂŽle permanent de rupture de la fibre optique avec signalisation LED et sortie sur contact sec en cas d’anomalie sur bornier Ă  vis dĂ©brochable








Alimentation



+9VDC à  +36VDC sur bornier à vis débrochable, consommation : 2.1W








Environnement



Température de fonctionnement comprise entre -5°C et +65°C, stockage -40°C à +80°C, humidité relative 0 à 95% RH sans condensation








Dimensions, poids



107 mm (L) x 88 mm (l) x 25 mm (H), 260 grammes





Topologie Point Ă  Point

Cette configuration permet de contrÎler un équipement unique qui serait dans une zone perturbée ou distante. La ligne optique est totalement insensible aux parasites EMI/RFI.

Application RD300-OF_1

Topologie en anneau simple

Ce type de topologie permet de réaliser un anneau simple dans lequel le maßtre est au milieu.

Application RD300-OF_2

Fiche commerciale

Documentation technique

NOTE : Le produit RD300-OF a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).

Votre représentant commercial est à votre disposition pour toute question.

Référence à commander





RD300-OF



Convertisseur mono-voie fibre optique vers RS232/RS422/485, alimentation +9VDC Ă  +36VDC
