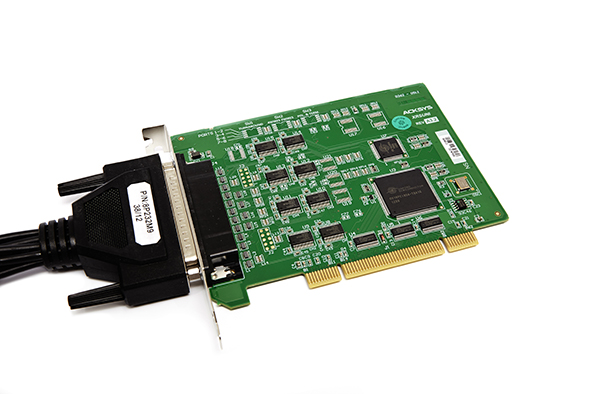

Gamme xRSUNI

Cartes 4 et 8 voies série
Gamme xRSUNI

NOTE : La gamme xRSUNI a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • 2, 4 ou 8 ports sĂ©rie haute performance, bus universel (3.3V, 5V, PCI-X), chĂąssis "low profile" ou standard
  • Haute vitesse : 1 Mbps en RS232, 1.8 Mbps en RS422/485, 1 Mbps en RS422/485 isolĂ©e
  • DerniĂšres technologies : FIFO 128 octet, retournement automatique en mode RS485
  • "Plug and Play", compatible norme PCI  2.3
  • Support systĂšmes Windows & Linux

Introduction

La gamme de cartes de communication multi-ports série ACKSYS pour Bus PCI allie Performance, Simplicité, Sécurité, Robustesse et Fiabilité pour des prix trÚs compétitifs. Polyvalente, la gamme comprend des cartes 2, 4, 8 voies en RS232 ou RS422/RS485.



PERFORMANCE...

DotĂ©e de contrĂŽleurs de communication (UARTS) de toute derniĂšre technologie, la gamme xRSUNI rĂ©duit de plus de 75% le temps d’occupation du CPU hĂŽte par rapport aux cartes PCI classiques.

Ces performances sont atteintes grĂące Ă  l’utilisation d’une vĂ©ritable interface PCI intĂ©grĂ©e aux UARTS contrairement aux architectures traditionnelles. La mĂ©moire tampon (FIFO) de 128 octets par voie garantit la gestion de plusieurs lignes de communication Ă  des dĂ©bits nettement supĂ©rieurs aux dĂ©bits traditionnels et fiabilise la rĂ©ception des donnĂ©es.

Un gĂ©nĂ©rateur de bauds “haute rĂ©solution” autorise l’utilisation de vitesses spĂ©cifiques en plus des vitesses standards (jusqu’à 1,8 Mbps).



UNIVERSALITE...

Les cartes xRSUNI offrent une grande simplicité d'installation dans toutes les machines à bus PCI & PCI-X quelle que soit la tension du bus +3.3VDC / +5VDC.



SECURITE...

En RS485, la gestion du retournement est en gĂ©nĂ©ral assurĂ©e par le logiciel, source intrinsĂšque de collisions. Le retournement automatique gĂ©rĂ© par la carte xRSUNI garantit un fonctionnement optimal en RS485, indĂ©pendamment de la vitesse et du systĂšme d’exploitation.



FIABILITE...

Haute intégration, MTBF > 106 POH, Protection DES 15 KV : 3 atouts majeurs pour garantir la fiabilité et la robustesse.

Caractéristiques techniques





Nombre de voies



2, 4 ou 8 (bùties autour des unités de communication 16C950)








Vitesse



Vitesse jusqu’à 1,8 Mbps (en mode RS422/RS485 non isolĂ© seulement, 1 Mbps dans les autres cas), possibilitĂ© de sĂ©lectionner des vitesses standard ou non-standard (non multiples des vitesses traditionnelles)








Format



Format Asynchrone. 5, 6, 7 ou 8 bits par caractĂšre. 1, 11/2, 2 bits de stop.

Parité paire, impaire, Mark, Space ou aucune.








Taille des tampons



128 octets sur chaque voie en émission et en réception, seuil FIFOs programmable








ContrĂŽle de flux



Matériel (RTS/CTS) et/ou logiciel (XON/XOFF), auto retournement en mode RS485








Interface de ligne



RS232 ou RS422/RS485 (avec et sans isolation)

Retournement automatique de la ligne géré par la carte en mode RS485








Connectique



Selon références








Protection



Décharges électrostatiques (DES 15 KV), filtrage HF, isolation optique 2500V pour modÚle isolé








Dimensions



ModĂšles LP : (H) 64.41 mm x (L) 119.91 mm, SP : (H) 106.68 mm x (L) 140.44 mm
Les cartes LP sont également livrées avec une plaquette PCI standard








Consommation



2 Watts maximum (modĂšles 8 voies)








Conditions d’utilisation



-5°C à +65°C (toutes nos cartes sont soumises en sortie de production à des tests cycliques entre -20°C et +80°C)








Environnement et sécurité



89/336/CEE, NF-EN55022 (classe B),NF-EN55024, NF-EN50082-2, EN61000-4-2 Ă  -4-8, ENV50204, NF-EN60950, EN50102, IEC61131-2, IEC695-2-1, IEC68-2-1, IEC68-2-2,IEC68-2-6, IEC68-2-14, IEC68-2-27, IEC68-2-32








Pilotes de périphériques



Pilotes de périphériques pour Windows et Linux, se pilotent comme des ports COM standards








Domaines d’applications



Informatique Industrielle, Automatismes Industriels, Contrîle d’accùs, Distributeurs de titres de transport, Systùmes bancaires (DAB, GAB), terminaux points de Vente









NOTE : La gamme xRSUNI a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Références à commander





ChĂąssis PCI standards






2RSUNI-232-9



2 voies RS232, connecteurs SUB D9 points mĂąles, bus universel






4RSUNI-232-9



4 voies RS232, pieuvre avec connecteurs SUB D9 points mĂąles, bus universel






8RSUNI-232-9



8 voies RS232, pieuvre avec connecteurs SUB D9 points mĂąles, bus universel






2RSUNI-400-9



2 voies RS422/485, connecteurs SUB D9 points femelles, bus universel






4RSUNI-400-25



4 voies RS422/485, pieuvre avec connecteurs SUB D25 points mĂąles, bus universel






4RSUNI-400-I



4 voies RS422/485 isolées, boßtier externe avec connecteurs bornier à vis 5 points, bus universel






8RSUNI-400-25



8 voies RS422/485, pieuvre avec connecteurs SUB D25 points mĂąles, bus universel








ChĂąssis PCI low profile






4RSUNI-232-9-LP



4 voies RS232, pieuvre avec connecteurs SUB D9 points mĂąles, bus universel, format low profile MD1






4RSUNI-400-I-LP



4 voies RS422/485 isolées, boßtier externe avec connecteurs bornier à vis 5 points, bus universel, format low profile MD1






8RSUNI-232-9-LP





8 voies RS232, pieuvre avec connecteurs SUB D9 points mĂąles, bus universel, format low profile MD1
