RailBox

Routeur WiFi 6 / WiFi 6E et LTE 4G / 5G pour applications ferroviaires (en embarqué et en bord de voie)
RailBox

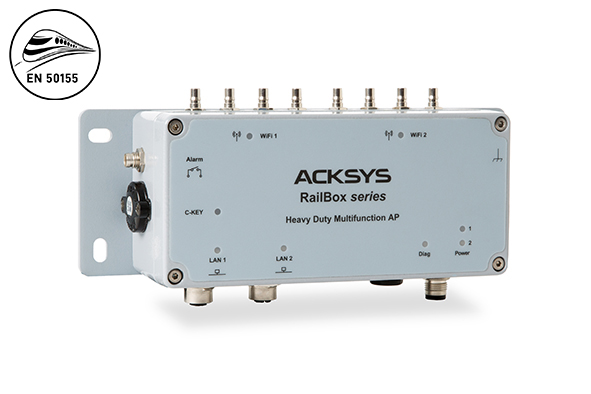

Aperçu

  • WiFi simple ou double radio et cellulaire  :
    > WiFi 802.11ax MIMO 4T4R bi-bande 2.4 GHz et 5 GHz
    > Nouvelle version WiFi 6E (6 GHz) disponible
    > Radio cellulaire 4G LTE ou 5G avec double sim
  • 2 ports Ethernet 2.5Gbps
  • Routeur multi fonctions, AP, client, mesh
  • Liaison inter-voitures (ICL) :
    > couplage automatique SRCC
    > Relais bypass Ethernet (en option)
  • Point d'accès
    > Load balancing, band steering, Hotspot 2.0
    > Cybersécurité : Rogue AP, WPA3 personnal & enterprise
  • Fast roaming : roaming CBB avec moins de 0,1% de perte de paquets
  • NMS WaveManager
  • Routeur certifié EN50155, EN45545 :
    > 24 à 110 VDC ou PoE+ ou PoE++ 802.3bt type 3
    > Double entrée redondante isolée

Introduction

RailBox V2 est un équipement durci conçu pour les applications ferroviaires. Il peut être monté à bord de trains, métros, tramways ou dans tout autre équipement nécessitant de la robustesse ainsi qu’une bande passante élevée pour des services innovants en mouvement.

RailBox V2 peut être utilisé par les intégrateurs systèmes et les fabricants de véhicules ferroviaires cherchant à établir un réseau fiable, efficace et agile pour:

  • des communications bord-sol ininterrompues (CBTC, CCTV, VoIP, maintenance préventive, informations passagers…)
  • le couplage inter-voitures et inter-trains pour établir un backbone Ethernet et IP de bout en bout
  • des services passagers tels que le WiFi à bord, le streaming vidéo, le divertissement, l’infotainment...
  • déchargement de données à grande vitesse à la gare ou au dépôt

RailBox V2 s’appuie sur la technologie multi-flux (MU-) MIMO qui contribue à fournir une couverture étendue, un débit de données supérieur et une fiabilité accrue de la liaison radio.



Il répond aux exigences les plus sévères en matière d’environnement: fonctionnement de -25°C à +70°C (t° étendue: -40°C à +70°C), résistant aux chocs et aux vibrations, protection contre la poussière et les projections d’eau (IP66).



RailBox V2 est une évolution de Railbox, avec exactement le même facteur de forme (mêmes dimensions et mêmes connecteurs). Cela permet une mise à niveau en douceur et à moindre coût des clients déjà équipés de produits Railbox.

Caractéristiques techniques





Interface Ethernet



2 ports Gigabit Ethernet 100/1000/2500 auto-sensing, aggregation de liens jusqu’à 5 Gbps, connecteurs rapides M12 8 points codage X résistants à l’eau et aux vibrations (CAT-6A), mode plug & play et auto MDI/MDIX, bypass Ethernet optionnel qui redirige le trafic réseau en cas de panne produit ou panne d'alimentation (pour les topologies Daisy Chain)








Interfaces radio



Radio 1 : aucune ou WiFi
Radio 2 : aucune ou WiFi ou cellulaire








Sécurité





Firewall, DoS, https, filtrage MAC, WPA/WPA2/WPA3-Personal & Enterprise (IEEE 802.1X/RADIUS), tunnels L2 (GRE), VPN (OpenVPN, IPsec), SNMP V3, Rogue AP Detector, contrôle de l’intégrité du système de fichiers, politique de mot de passe fort, gestion des ports et services ouverts








Modes WiFi



Point d’accès, client, MESH (IEEE 802.11s), infrastructure, fast roaming (moins de 30 ms), WMM QoS








Services WiFi



Hot Spot 2.0, Wireless Load Balancing (load balancing, band steering, contrôle du roaming client, contrôle de l’association par SSID)








Services Cellulaires



Dynamic DNS, Auto APN, Switch SIM, Multi APN








Fonctionnalités avancées ACKSYS



Connect Before Break (CBB), Smart Redundant Carriage Coupling (SRCC)








Réseau Ethernet



Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, DHCP (serveur & client), relais DNS, compatible IPv6








Routage Ethernet



Multicast (PIM), redondance IP (VRRP), routes statiques, routeur NAT, routeur, système de couplage (SRCC)








Administration



http,https, agent SNMP (V1, V2C, V3), logiciel d’administration WaveManager, clé de sauvegarde / restauration (C-Key)








LEDs de signalisation



Radio : Statut, Activité et Qualité | Ethernet : lien 100/1000/2500, activité | Alimentation : on-off








I/O



Un connecteur M8 étanche 3 points avec :
- une sortie alarme sur relais statique (avec action configurable), 1 form A, 60 VdC, 80 mA max
- une entrée numérique 24 VdC max








Alimentation



Double entrée redondante isolée (isolation 1500V, connecteurs M12 4 points codage A), 24 à 110 VDC (tensions nominales conformes à la norme EN50155) avec cosse de terre.
Modèle PoE+ ou PoE ++ (IEEE 802.3at Type 3) avec cosse de terre également disponible.








Consommation



26W typique (double radio), 30W max








Dimensions & poids





Produit : boitier compact en fonte d’aluminium résistant aux chocs (L: 80 x l: 175 x h: 57 mm), 900g
Plaque de fixation amovible : plaque de fixation (4 points) avec cosse de terre (L: 80 x l: 225 x h: 4 mm), 200g








Standards et certifications



CE (RED)





Ferroviaire



Sécurité : EN 62368-1:2014+A11, EN62311
CEM : EN 301 489 [-1], [-17]
Radio : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS)

CEM: EN 50155, EN 50121-3-2
Environnement:
•Chocs et vibrations : EN 61373 (CAT 1 CLASS B)
•Climatique : EN60068-2 [-1, -2, -30]
•Feu/fumée : EN45545-2 (HL3), NF F16-101 (M1F1), NFPA 130








Environnement



Fonctionnement : -25°C à +70°C (HR 0-99%)
Etendue : -40°C à +70°C / +85°C pendant 10 mn, EN 50155 classe TX
Stockage: -40°C à +80°C
IP66 - Event protecteur GORE ® (membrane de déshumidification)








WiFi








Cartes radio WiFi



802.11n:
802.11ac:
802.11ac wave 2:
802.11ax (WiFi 6):



MCS0-7
MCS0-9
MCS0-9
MCS0-11



3 flux (jusqu'à 450 Mbps)
3 flux (jusqu'à 1.3 Gbps)
4 flux (jusqu'à 1.73 Gbps)
4 flux (jusqu'à 4.8 Gbps)



3 connecteurs QMA
3 connecteurs QMA
4 connecteurs QMA
Jusqu'à 4 connecteurs QMA








Fréquences de fonctionnement





Supporte toutes les bandes ISM et UNII, 2.4 et 5GHz
Supporte HT20, HT40, HT80, HT160, en fonction de la carte radio WiFi
Supporte DFS et TPC
Supporte 5.925 à 7.125 Ghz, seulement sur le modèle WiFi 6E








Puissance d’émission max. de la radio



Jusqu’à 24 dBm (agrégé)








Cellulaire








Cellulaire LTE 4G cat 12



Couverture mondiale + GNSS (antenne active) - Modèle RailBox/xS








Fréquences de fonctionnement



LTE-FDD (avec diversité Rx) B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66
LTE-TDD (avec diversité Rx) B38/B39/B40/B41/B42/B43/B46/B48
WCDMA (avec diversité Rx) B1/B2/B3/B4/B5/B6/B8/B19








Débit de données radio cellulaire



Max. downlink 600Mbps / Max. uplink 150 Mbps








SIM



2 x micro SIM








Navigation



GNSS Multi-constellation (GPS, GLONASS, BEiDou, Galileo). Nécessite une antenne active.








Connecteurs



2 x QMA pour le cellulaire et 1 x QMA pour le GNSS








Radio cellulaire 5G



Couverture mondiale + GNSS (antenne passive) - Modèle RailBox/xU








Fréquences de fonctionnement



5G NR SA : n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n30/n38/n40/n41/n48/n66/n70/n77/n78/n79
UL 2x 2 MIMO : n38/n41/n48/n77/n78/n79


5G NR NSA : n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n70/n71/n75/n76/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n30/n38/n40/n41/n48/n66/n70/n77/n78/n79


LTE-FDD
FDD : B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71
TDD : B34/B38/B39/B40/B41/B42/B43/B46(LAA)/B48
DL 4 x 4 MIMO : B1/B2/B3/B4/B7/B25/B30/B38/B40/B41/B42/B43/B48/B66


WCDMA : B1/B2/B4/B5/B8/B19








Débit de données radio cellulaire



5G SA Sub-6
5G NSA Sub-6
LTE
DC-HSDPA
HSUPA
WCDMA





DL 2.4 Gbps; UL 900 Mbps
DL 3.2 Gbps; UL 550 Mbps
DL 1.6 Gbps; UL 200 Mbps
DL 42 Mbps
UL 5.76 Mbps
DL 384 kbps; UL 384 kbps






SIM



2 x micro SIM








Navigation



GNSS Multi-constellation (GPS, GLONASS, BEiDou, Galileo). Nécessite une antenne passive.








Connecteurs



4 x QMA pour le cellulaire (ou 3 x QMA pour le cellulaire et 1 x QMA pour le GNSS)








Radio cellulaire 5G



Worldwide coverage + GNSS (active antenna) - RailBox/xV model








Fréquences de fonctionnement



5G NR SA : n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79
UL 2x 2 MIMO : n41


5G NR NSA : n1/n2/n3/n5/n7/n8/n12/n20/n25/n28/n38/n40/n41/n48/n66/n71/n77/n78/n79
DL 4x 4 MIMO : n1/n2/n3/n7/n25/n38/n40/n41/n48/n66/n77/n78/n79


LTE-FDD
FDD : B1/B2/B3/B4/B5/B7/B8/B12(B17)/B13/B14/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71
TDD : B34/B38/B39/B40/B41/B42/B43/B46(LAA)/B48
DL 4 x 4 MIMO : B1/B2/B3/B4/B7/B25/B30/B32/B34/B38/B39/B40/B41/B42/B43/B48/B66


WCDMA : B1/B2/B3/B4/B5/B6/B8/B1








Débit de données radio cellulaire



5G SA Sub-6
5G NSA Sub-6
LTE
DC-HSDPA
HSUPA
WCDMA
DL 2.1 Gbps; UL 450 Mbps
DL 2.5 Gbps; UL 600/650 Mbps
DL 1 Gbps; UL 200 Mbps
DL 42 Mbps
UL 5.76 Mbps
DL 384 kbps; UL 384 kbps








SIM



2 x micro SIM








Navigation



GNSS Multi-constellation (GPS, GLONASS, BEiDou, Galileo). Nécessite une antenne active.








Connecteurs



4 x QMA pour le cellulaire et 1 x QMA pour le GNSS







Firmware

Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

4.24.5.1
vx240411

BIN

HASH

MIB (SNMP)

3.22.0.1
vx240411

WaveOS: Manuel utilisateur

Télécharger

Package de mise à jour des firmwares des cartes 4G

6.3
vx181025

Télécharger

Logiciel

Version Télécharger

WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS,
plateformes Windows et Linux

3.6.0.1
vx230613

Télécharger

Catalogue complémentaire (ressources graphiques) : téléchargement requis

1.6.0.1
vx240131

Télécharger

Manuel utilisateur

Télécharger

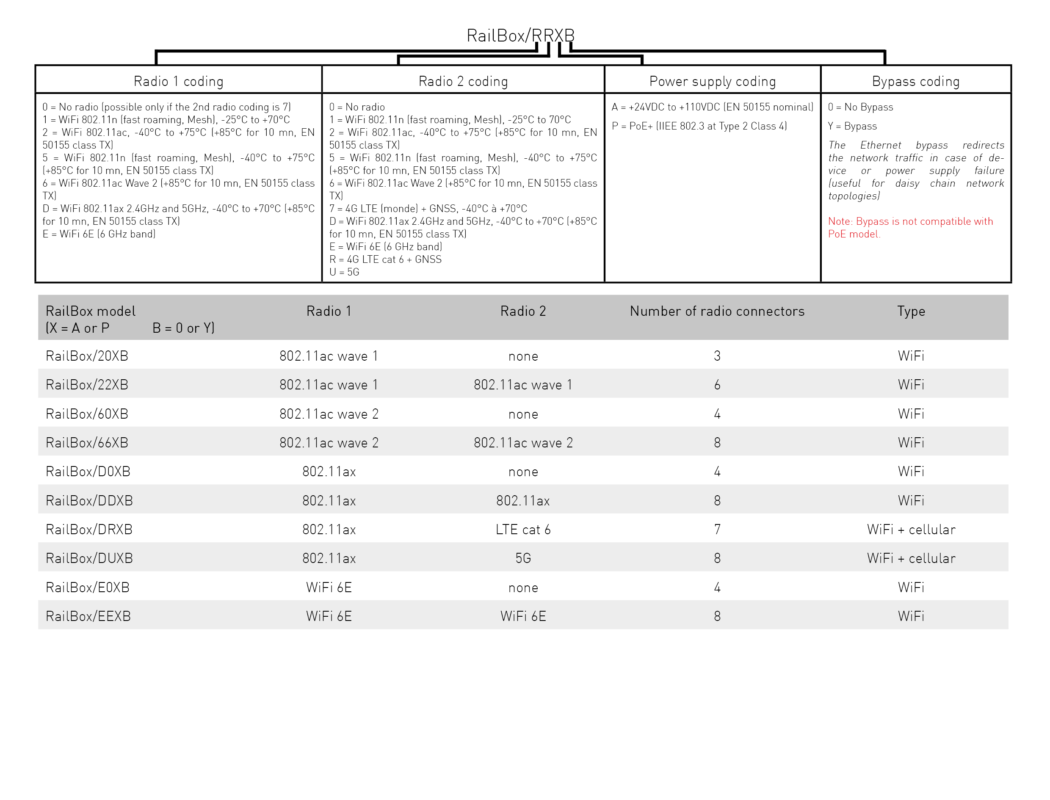

Références à commander





RailBox/RRXB_V2





Simple ou doube point d’accès WiFi ou passerelle LTE-A ou 5G pour applications ferroviaires et mobiles, livré avec une plaque de fixation (déjà montée).




Accessoires :






WL-M12U/8X-ETH-2M

WL-M12U/8X-ETH-5M

WL-M12U/8X-ETH-10M



WLg-M12U-PWR-2M

WLg-M12U-PWR-5M

WLg-M12U-PWR-10M

Câble Ethernet étanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 2 mètres

Câble Ethernet étanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 5 mètres

Câble Ethernet étanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 10 mètres



Câble d'alimentation étanche M12 4pts ULTRA-LOCK vers 4 brins, 2 mètres

Câble d'alimentation étanche M12 4pts ULTRA-LOCK vers 4 brins, 5 mètres

Câble d'alimentation étanche M12 4pts ULTRA-LOCK vers 4 brins, 10 mètres



NB : Le RailBox en version PoE ne peut être alimenté par un câble d’alimentation externe
