RailTrack

Point d’accĂšs WiFi 802.11ac durci et rĂ©pĂ©teur backbone dĂ©diĂ© aux infrastructures ferroviaires
RailTrack

Aperçu

  • Triple radio 802.11a/b/g/n/ac (MIMO 3T3R), jusqu’à 3 x 1.3 Gbps (dĂ©bit radio), puissance RF jusqu’à 29 dBm
  • MESH, WMM QoS, SSID multiple et sĂ©curitĂ© RADIUS centralisĂ©e supportĂ©s
  • Logiciel d'administration centralisĂ©e WaveManager
  • 2 ports Ethernet Gigabit avec auto-nĂ©gociation 10/100/1000 base TX et auto MDI/MDIX
  • 2 slots SFP : fibre optique 1000 base X ou cuivre 10/100/1000
  • 100 VAC Ă  240 VAC
  • BoĂźtier robuste en aluminium, IP66

Introduction

RailTrack est un point d’accĂšs WiFi durci spĂ©cialement conçu pour l’industrie ferroviaire et certifiĂ© pour les infrastructures sol et tunnel.
Il peut ĂȘtre connectĂ© au rĂ©seau sol par des connexions Gigabit fibre optique ou cuivre.



GrĂące Ă  une architecture CPU surdimensionnĂ©e (Quad-Core 64 bits) et trois cartes radio indĂ©pendantes haut dĂ©bit 802.11ac (3T3R) dĂ©livrant plus de 900 Mbps (UDP) chacune, le point d’accĂšs RailTrack permet la construction d’architectures haute performance (backbone sans fil) permettant de supprimer le cĂąblage Ethernet le long des voies et des tunnels : 2 radios peuvent ĂȘtre utilisĂ©es pour construire l'infrastructure sans fil au sol tandis que la 3Ăšme radio est utilisĂ©e en tant que point d’accĂšs local pour assurer la communication entre le sol et les clients Ă  bord (train).



DotĂ© d’un boĂźtier IP66 et de connecteurs robustes M12, RailTrack est idĂ©al pour un montage mural en tunnel ou en extĂ©rieur sur un mĂąt. Son format compact tout-en-un intĂšgre 3 radios, un switch Ethernet 4 ports (2 x 10/100/1000 sur connecteurs M12 et 2 x fibre optique Gigabit sur slots SFP) avec bypass optionnel (topologies daisy chain) et une alimentation AC. Un support mĂ©moire amovible (C-KEY) permet la sauvegarde de la configuration du boitier. Elle peut ĂȘtre ainsi restaurĂ©e instantanĂ©ment sur site en moins de 2 minutes, en cas de maintenance ou de remplacement d'un RailTrack.



CombinĂ©s, RailTrack (point d’accĂšs trackside) et RailBox (client Ă  bord) forment l’architecture connectĂ©e complĂšte d’ACKSYS pour les communications bord-sol en mouvement. Cette solution permet des communications bord-sol fiables et trĂšs haut dĂ©bit particuliĂšrement adaptĂ©es aux applications d’Internet Ă  bord, de vidĂ©osurveillance en temps rĂ©el et de CBTC.

Caractéristiques techniques





Interface Ethernet





> 2 ports Ethernet Gigabit 10/100/1000 auto-sensing, connecteurs Ă©tanches M12 8 points codage X (CAT-6A), auto MDI/MDIX, bypass Ethernet optionnel qui redirige le trafic rĂ©seau en cas de panne produit ou panne d’alimentation (pour les topologies Daisy Chain), 1 port PoE+ PSE optionnel (IEEE 802.3at Type 2 Class 4)



> 2 slots SFP IP67 OSIS by Radiallℱ : fibre optique 1000 base X ou cuivre 10/100/1000








Interface WiFi



3 radios IEEE 802.11a/b/g/n ou IEEE 802.11a/b/g/n/ac, MIMO 3T3R, 2.4 / 5 GHz, ANI (Adaptive Noise Immunity)








DĂ©bits radio WiFi



802.11a: 6, 9, 12, 18, 24, 36, 48 et 54 Mbps
802.11b/g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 et 54 Mbps
802.11n: MCS0-7, 3 flux (6.5 Ă  450 Mbps)
802.11ac: MCS0-9, 3 flux (6.5 Mbps Ă  1.3 Gbps)








Fréquences de
fonctionnement



ISM : 2.4-2.483 GHz (jusqu’à 14 canaux)
UNII : 5.15-5.25 GHz (jusqu’à 4 canaux)
UNII-2 : 5.25-5.35 GHz (jusqu’à 4 canaux)
UNII-2 ext : 5.470-5.725 GHz (jusqu’à 11 canaux)
UNII-3 : 5.725-5.825 GHz (jusqu’à 4 canaux)
Supporte DFS et TPC








Puissance Ă©mise



Jusqu’à 29 dBm (3 antennes), en fonction du modùle de carte radio








Connecteurs radio



9 connecteurs type N (pas d’antenne fournie)








Sécurité



Firewall, DoS, https, filtrage MAC, WPA/WPA2-Personal & Enterprise (IEEE 802.1X/RADIUS), WEP, tunnels L2 (GRE), VPN (OpenVPN), SNMP V3








Modes WiFi



Point d’accùs, client, MESH (IEEE 802.11s), infrastructure, AD-HOC, WMM QoS








RĂ©seau Ethernet



Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, DHCP (serveur & client), relais DNS








Routage Ethernet



Multicast (PIM), redondance IP (VRRP), routes statiques, routeur NAT, routeur








Administration



http, https, agent SNMP (V1, V2C, V3), logiciel d’administration WaveManager, clĂ© de sauvegarde / restauration (C-Key)








LEDs de signalisation



Radio : activité et statut | Ethernet (cuivre) : lien 10/100/1000 et activité | Ethernet (fibre) : lien et activité | PoE+ PSE : on-off | Alimentation : on-off | Diagnostic | C-Key








Alarmes et entrées



Un connecteur M8 Ă©tanche 3 points avec :

- une sortie alarme sur relais statique, contact 1 form A, 60 VdC, 80 mA max

- une entrée numérique 24 VdC max








Alimentation



100 VAC Ă  240 VAC (connecteurs M12 3 poles codage S), 50/60Hz, cosse de terre M6








Consommation



30 W max (hors consommation d’appareils alimentĂ©s en PoE)








Dimensions & poids



Boitier en fonte d’aluminium, L: 305 x l: 200 x h: 75 mm avec pattes de fixation, 3.5 Kg







Standards



CE (RED) Sécurité : EN 62368-1:2014+A11, EN62311
  CEM : EN 301 489 [-1], [-17]
  Radio : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS)

Ferroviaire CEM : EN 50121-4
  Environnement : Climatique EN60068-2 [-1, -2, -30]
  Feu/fumée : EN45545-2 (HL3), NF F16-101 (M1F1)








Environnement



IP66
Fonctionnement : -25°C à +70°C (HR 0-99%) ou étendue -40°C à +75°C, stockage: -40°C à +80°C
Event protecteur GORE Ÿ (membrane de déshumidification)





Firmware

Version Télécharger

Package de mise Ă  jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

3.18.2.1
vx190419

Télécharger

MIB (SNMP)

3.10.7.1
vx190419

WaveOS: Manuel utilisateur

Télécharger

Logiciel

Version Télécharger

WaveManager : Logiciel d’aide au dĂ©ploiement et d’administration centralisĂ©e des produits WiFi basĂ©s sur WaveOS,
plateformes Windows et Linux

3.6.0.1
vx230613

Télécharger

Catalogue complémentaire (ressources graphiques) : téléchargement requis

1.2.0.1
vx230918

Télécharger

Manuel utilisateur

–

Télécharger

Références à commander

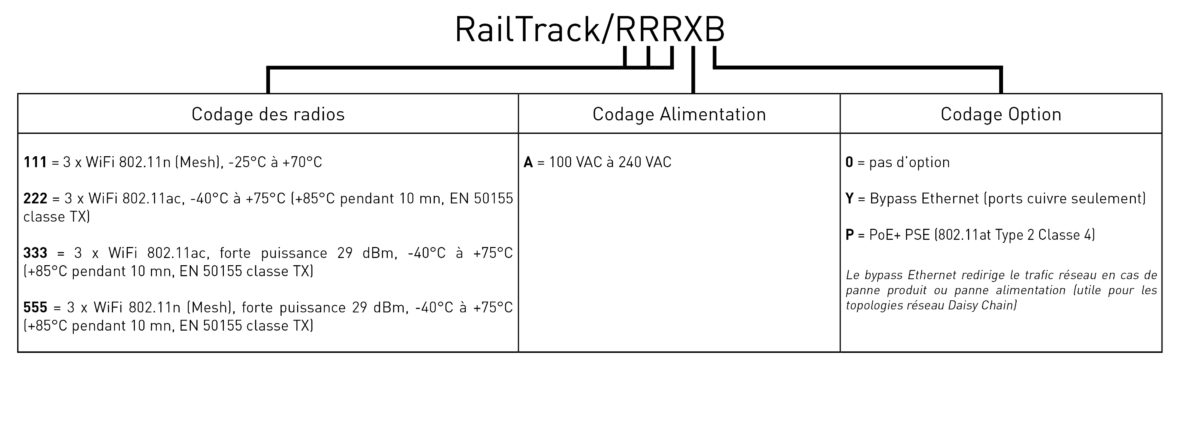

RailTrack/RRRXB





Point d’accĂšs WiFi triple radio, rĂ©pĂ©teur backbone et point Mesh (IEEE 802.11a/b/g/n/ac), 100 VAC Ă  240 VAC (connecteur M12 confectionnable inclus). Les cĂąbles et les transmetteurs SFP doivent ĂȘtre achetĂ©s sĂ©parĂ©ment. Les transmetteurs SFP doivent ĂȘtre compatibles avec la norme SFF-8472 (1000 Mbps).






Accessoires :








WL-M12U/8X-ETH-2M

WL-M12U/8X-ETH-5M

WL-M12U/8X-ETH-10M



WL-M12S-PWR-2M

WL-M12S-PWR-5M

WL-M12S-PWR-10M



WL-M8-SERIAL-2M



WL-M8-IO-2M

CĂąble Ethernet Ă©tanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 2 mĂštres

CĂąble Ethernet Ă©tanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 5 mĂštres

CĂąble Ethernet Ă©tanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 10 mĂštres



Cùble d'alimentation étanche M12 3pts codage S vers 3 brins, 2 mÚtres, cùble nu 3 brins

Cùble d'alimentation étanche M12 3pts codage S vers 3 brins, 5 mÚtres, cùble nu 3 brins

Cùble d'alimentation étanche M12 3pts codage S vers 3 brins, 10 mÚtres, cùble nu 3 brins



Cùble série étanche M8 3pts vers SUBD-9 femelle, 2 mÚtres



Cùble pour contacts entrées/alarme M8 3pts vers fils + cosses, 2 mÚtres
