RailBox LTE

Routeur cellulaire pour environnements ferroviaires
RailBox LTE

Aperçu

  • Routeur 4G/5G LTE (double SIM)
  • Interface WiFi 5 ou WiFi 6
  • GNSS multi-constellation (GPS, GLONASS...)
  • S√©curit√© avanc√©e, VPN, firewall...
  • Produit robuste : double entr√©e d‚Äôalimentation redondante isol√©e (tensions nominales conformes √† la norme EN50155), r√©sistance aux chocs/vibrations, IP66
  • Logiciel d'administration centralis√©e¬†WaveManager



Introduction

RailBox LTE est un routeur cellulaire durci équipé d’une interface WiFi bi-bande (2,4 / 5 GHz), d’une interface GNSS multi-constellation (GPS, GLONASS …), de 2 ports Ethernet 10/100/1000/2500, d’une sortie alarme ainsi que d’une entrée numérique. Il est conçu pour être monté à bord de trains, métros, tramways ou dans tout autre équipement mobile en environnement sévère.


RailBox LTE s‚Äôappuie sur les technologies double SIM 4G/5G LTE et WiFi 802.11n/ac/ax MIMO pour garantir des transferts de donn√©es haut d√©bit en mouvement ou √† l‚Äôarr√™t (en station ou au d√©p√īt). Son interface cellulaire offre une connexion s√©curis√©e pour les applications de maintenance durant le voyage ; son interface WiFi fournit des communications haut d√©bit partout o√Ļ la couverture WiFi est disponible (d√©p√īt, gare, sections du trajet couvertes‚Ķ).


R√©solument con√ßu pour la mobilit√©, RailBox LTE est conforme √† toutes les normes EN50155 et r√©pond aux exigences environnementales les plus s√©v√®res : r√©sistance aux chocs et aux vibrations, IP66, temp√©rature de fonctionnement jusqu‚Äô√† -40¬įC/+70¬įC. Il est dot√© d‚Äôune double entr√©e d‚Äôalimentation isol√©e, de connecteurs durcis M12 et d‚Äôune C-KEY (cl√© de sauvegarde/ restauration instantan√©e de la configuration du produit)...


Les E/S num√©riques peuvent √™tre utilis√©es pour contr√īler √† distance un appareil gr√Ęce √† un relai et pour lire l‚Äô√©tat d‚Äôun signal d‚Äôentr√©e.



Ce produit existe également en version point d’accès WiFi durci 802.11ac/ax double radio,  cliquez ici pour accéder à RailBox.

Caractéristiques techniques





Interface Ethernet



2 ports Gigabit Ethernet 100/1000/2500 auto-sensing, aggregation de liens 5 Gbps, connecteurs rapides M12 8 points codage X résistants à l’eau et aux vibrations (CAT-6A), mode plug & play et auto MDI/MDIX, bypass Ethernet optionnel qui redirige le trafic réseau en cas de panne produit ou panne d’alimentation (pour les topologies Daisy Chain)








Interfaces Radio



Radio 1: WiFi

Radio 2: Cellulaire








Connecteurs Radio





3 à 8 connecteurs QMA (pas d'antenne fournie) selon modèle








Radios WiFi









Fréquences de fonctionnement





Interfaces Cellulaire



Carte radio 802.11n: MCS0-7, 3 streams (6.5 à 450 Mbps)

Carte radio 802.11ac wave 1: MCS0-9, 3 streams (6.5 Mbps à 1.3 Gbps)

Carte radio 802.11ac wave 2: MCS0-9, 4 streams (6.5 Mbps à 1.73 Gbps)

Carte radio 802.11ax: MCS0-11, 4 streams (6.5 Mbps à 4.8 Gbps)



Supporte toutes les bandes ISM et UNII, 2.4 et 5GhZ

Supporte HT20, HT40, HT80, HT160

Supporte DFS et TPS



Jusqu'à 24dBm (agrégé), selon le modèle de carte radio








Nombre de streams

Puissance max d'emission de la radio

Débit de données radio WiFi

Connecteurs Radio QMA

802.11n 802.11ac wave 1 802.11ac wave 2 802.11ax
3 3 4 4
24 dBm 24 dBm 24 dBm 24 dBm
450 Mbps 1.3 Gbps 1.73 Gbps 4.8 Gbps
3 3 4 4





Radio Cellulaire LTE cat 6













Fréquences de fonctionnement



















Interfaces cellulaire



300 Mbps ‚Üď & 50 Mbps ‚ÜĎ (d√©bit radio maximal)





EMEA

LTE-FDD B1/B3/B5/B7/B8/B20/B28/B32

LTE-TDD B38/B40/B41

2xCA : B1+B1/B5/B8/B20/B28; B3+B3/B5/B7/B8/B20/B28; B7+B5/B7/B8/B20/B28; B20+B32; B38+B38; B40+B40; B41+B41

WCDMA B1/B3/B5/B8



North America/Mexico

LTE-FDD B2/B4/B5/B7/B12/B13/B25/B26/B29/B30/B66

LTE-TDD B41

2xCA B2+B2/B5/B12/B13/B29; B4+B4/B5/B12/B13/B29; B7+B5/B7/B12/B26; B25+B5/B12/B25/B26; B30+B5/B12/B29; B66+B5/ B12/B13/B29/B66; B41+B41

WCDMA B2/B4/B5

GNSS GPS/GLONASS/BeiDou (Compass) /Galileo



(U)SIM x 2






Radio Cellulaire 5G















Fréquences de fonctionnement















Interfaces cellulaire





5G SA Sub-6 DL 2.4 Gbps; UL 900 Mbps

5G NSA Sub-6 DL 3.3 Gbps; UL 600 Mbps

LTE DL 1.6 Gbps; UL 200 Mbps

WCDMA DL 42 Mbps; UL 5.76 Mbps



5G NR

NSA n1/n2/n3/n5/n7/n8/n12/n13/n14/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79

SA n1/n2/n3/n5/n7/n8/n12/n13/n14/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79

LTE

LTE-FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B66/B71

LTE-TDD B34/B38/B39/B40/B41/B42/B43/B48

LAA B46 (only support 2 √ó 2 MIMO)

UMTS WCDMA B1/B2/B4/B5/B8/B19

GNSS GPS/GLONASS/BeiDou (Compass)/Galileo





(U)SIM x 2








Puissance d'émission max de la radio
Connecteurs Radio QMA
Débit de données de la radio cellulaire
GNSS

LTE cat 6



5G
24 dBm 26 dBm
2 cellulaires + 1 GNSS 3 cellulaires + 1 GNSS

300 Mbps ‚Üď & 50 Mbps ‚ÜĎ (d√©bit radio maximal)

4.5 Gbps ‚Üď 2.9 Gbps ‚ÜĎ (d√©bit radio maximal)

GPS, GLONASS, BeiDou/Compass, Galileo






Sécurité



Firewall, DoS, https, MAC filtering, WPA/WPA2/WPA3-Personal & Enterprise (IEEE 802.1X/RADIUS), tunnels L2 (GRE), VPN (OpenVPN, IPsec), SNMP V3, Rogue AP detector








Modes WiFi



AP, client, MESH (IEEE 802.11s), infrastructure, AD-HOC, fast roaming (moins de 30 ms), WMM QoS








Services WiFi



Hot Spot 2.0, Wireless Load Balancing (load balancing, band steering, client roaming control, association control per SSID)








Fonctions avancées ACKSYS



Connect Before Break, Smart Redundant Carriage Coupling








Réseau Ethernet



Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, DHCP (serveur & client), relais DNS, conforme IPv6








Routage Ethernet





Multicast (PIM), redondance IP(VRRP), routes statiques, routeur NAT, routeur, système de couplage (SRCC)






Administration





http, https, SNMP agent (V1, V2C, V3), logiciel d'administration WaveManager, clé de sauvegarde / restauration (C-Key)






LEDs de Signalisation



Radio : qualité, activité et status | Ethernet : lien 100/1000/2500, activité | Alimentation : on-off








Alarmes & Entrées



Un connecteur M8 étanche 3 points avec  :
- une sortie alarme sur relais statique, contact 1 form A, 60 VdC, 80 mA max
- une entrée numérique 24 VdC max








Alimentation



Double entrée redondante (M12 4 points codage A) isolée (1500V)

24 à 110 VDC (tensions nominales conformes à la norme EN50155)

Modèle PoE + (IEEE 802.3at Type 2 Classe 4) avec cosse de terre également disponible










Consommation





22W typique (double radio), 25W max








Dimensions et poids



Produit : boitier compact en fonte d’aluminium résistant aux chocs, (L: 80 x l: 175 x h: 57 mm), 900g
Plaque de fixation amovible : plaque de fixation (4 points) avec cosse de terre (L: 80 x l: 225 x h: 4 mm), 200g








Standards et certifications



CE (RED)   Sécurité : EN 62368-1:2014+A11, EN62311

                    EMC : EN 301 489 [-1], [-17]

                    Radio : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS)

                    EMC : EN 50155, EN 50121-3-2

                    Environnement :

¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬†‚ÄĘ Chocs et vibrations : EN 61373 (CAT 1 CLASS B)

¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬†‚ÄĘ Climatique : EN60068-2 [-1, -2, -30]

¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬† ¬†‚ÄĘ Feu/fum√©e : EN45545-2 (HL3), NF F16-101 (M1F1), NFPA 130










Environnement



Fonctionnement : -25¬įC √† +70¬įC (HR 0-99%)

√Čtendue : -40¬įC √† +70¬įC / +85¬įC pour 10 mn, EN 50155 class TX

Stockage: -40¬įC √† +80¬įC

IP66 - event protecteur GORE ¬ģ¬†¬†





Firmware

Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

4.18.6.1

Vx230307

BIN

HASH

MIB (SNMP)

3.18.0.1

Vx220412

WaveOS: Manuel utilisateur

Télécharger

Package de mise à jour des firmwares des cartes 4G

6.3
vx181025

Télécharger

Logiciels

Version Télécharger

WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS,
plateformes Windows

2.12.4.1
vx250422

Télécharger

Manuel utilisateur

‚Äď

Télécharger

Version Télécharger

WaveViewer : application Android permettant de visualiser les produits ACKSYS administrés par WaveManager via un smartphone ou une tablette. WaveManager est un logiciel superviseur qui permet de centraliser les produits WaveOS dans votre réseau. WaveViewer peut communiquer avec WaveManager en temps réel. Version minimum requise de WaveManager: V1.8.0.1

1.0.1.1
vx181130

Télécharger

Références à commander

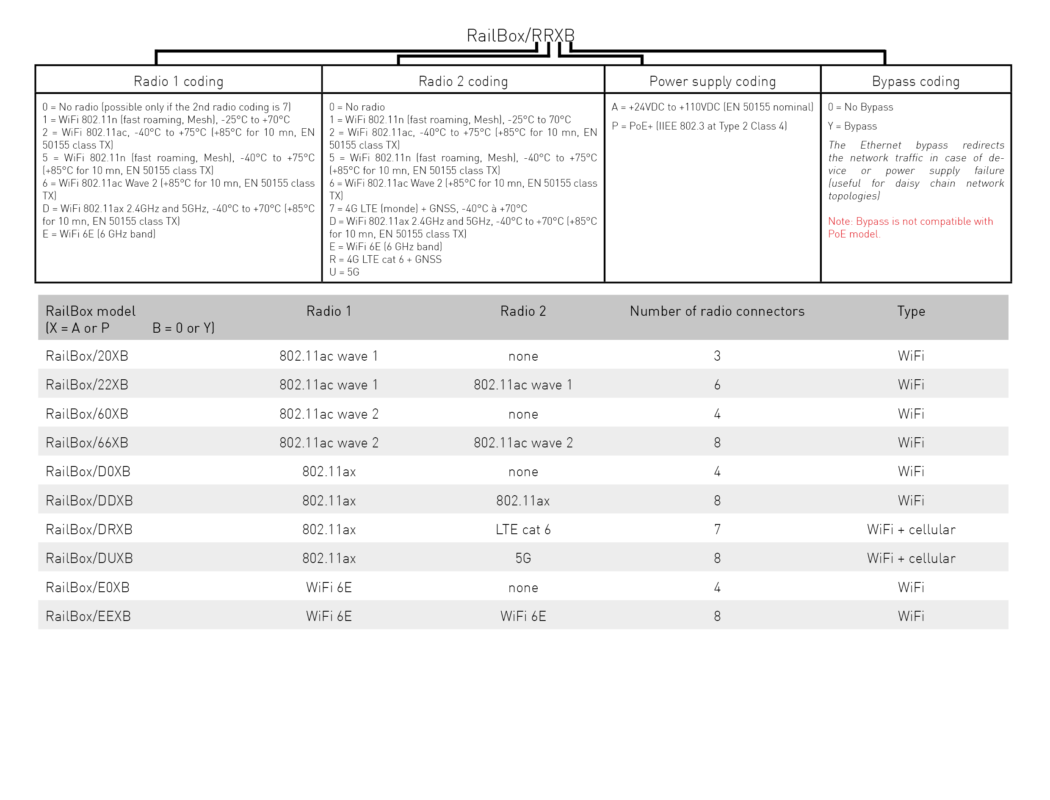

RailBox/RRXB







Routeur cellulaire durci avec interface WiFi 5 ou WiFi 6 bi-bande (2,4 / 5 GHz) + interface GNSS multi-constellation pour applications ferroviaires. Livré avec une plaque de fixation (déjà montée).






Accessoires :






WL-M12U/8X-ETH-2M

WL-M12U/8X-ETH-5M

WL-M12U/8X-ETH-10M



WLg-M12U-PWR-2M

WLg-M12U-PWR-5M

WLg-M12U-PWR-10M

C√Ęble Ethernet √©tanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 2 m√®tres

C√Ęble Ethernet √©tanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 5 m√®tres

C√Ęble Ethernet √©tanche M12 8 pts codage X SPEEDCON vers RJ45, 10 Gbps, 10 m√®tres



C√Ęble d'alimentation √©tanche M12 4pts ULTRA-LOCK vers 4 brins, 2 m√®tres

C√Ęble d'alimentation √©tanche M12 4pts ULTRA-LOCK vers 4 brins, 5 m√®tres

C√Ęble d'alimentation √©tanche M12 4pts ULTRA-LOCK vers 4 brins, 10 m√®tres



NB : Le RailBox en version PoE ne peut √™tre aliment√© par un c√Ęble d‚Äôalimentation externe
