EmbedAir1000 LTE

Routeur cellulaire (4G LTE cat. 4) + WiFi (802 .11n) industriel prêt à l'emploi
EmbedAir1000 LTE

Aperçu

  • Routeur cellulaire 4G/LTE cat. 4 avec auto-fallback
  • Interface WiFi 802.11n (MIMO 2T2R), 2.4/5 GHz
  • Basculement WiFi <> cellulaire automatique
  • Fast roaming pour applications mobiles
  • Sécurité avancée (VPN, Firewall, radius …)
  • Prêt à l’emploi, ne nécessite aucun logiciel ou driver externe
  • Intégration facile, taille très compacte
  • Configuration simple à l’aide d’un navigateur Internet, SNMP V3 ou WaveManager



Introduction

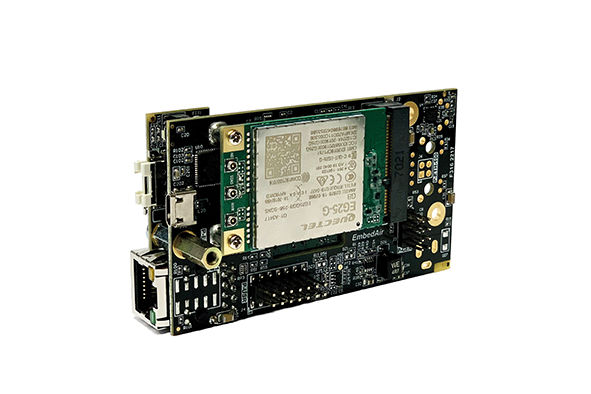

Le module EmbedAir1000 LTE est un routeur cellulaire (4G/LTE cat. 4) équipé d’une interface WiFi 802.11n bi-bande (2,4 / 5 GHz) et d’une interface GNSS (GPS, Galileo, GLONASS, Beidou). Il est conçu pour ajouter rapidement et facilement une connectivité sans fil à n’importe quel équipement Ethernet existant, ou simplement pour vous permettre de réaliser votre propre routeur/passerelle sans fil industriel(le).



Prêt à l’emploi, ne nécessitant aucun logiciel ou pilote externe, EmbedAir1000 LTE réduit considérablement vos coûts de développement et raccourcit les délais de commercialisation de votre équipement final. Sa longévité vous permettra de pérenniser vos investissements
et limiter les opérations coûteuses de design et certification, à l’inverse de la plupart des modules disponibles sur le marché.


EmbedAir1000 LTE est une solution ultra-compacte à la pointe de la technologie qui, en plus de son interface 4G/LTE, prend en charge les modes point d’accès WiFi, client, répéteur et point MESH. Ces modes peuvent fonctionner simultanément. Il intègre des fonctionnalités
de routage, de filtrage et de sécurité avancées comme 802.11i (authentification EAP avec serveur Radius/WPA/WPA2 Enterprise/WPA3), tunnels avec données entièrement chiffrées, firewall, VLAN...


Son interface WiFi 802.11n haut débit supporte tout type de protocole basé sur Ethernet (UDP, TCP, Profinet, Modbus / TCP, Safe Ethernet, Ethernet IP...). EmbedAir1000 LTE répond aux exigences industrielles (chocs, vibrations, températures de fonctionnement étendues, pérennité...) d’applications telles que : calculateur, vidéosurveillance, équipement médical, équipement minier, équipement militaire de communication, équipement antidéflagrant, véhicule autonome/chariot mobile (AGV), drone (UAV), robot sous-marin autonome (AUV), robot mobile autonome (AMR), véhicule guidé par rail (RGV)...
Conçu pour les applications M2M et IIoT, il permet un accès distant à tous vos équipements (maintenance, pilotage d’applications non critiques, remontée d’E/S déportées...). Sa fonctionnalité « fast roaming » (<30ms) combinée à sa capacité de basculement automatique entre WiFi et 4G/LTE lui permettent d'assurer une parfaite continuité de fonctionnement et le rendent ainsi idéal pour tout type d’application mobile.



L’administration des modules EmbedAir1000 LTE se fait directement depuis un navigateur Web, SNMP V3 ou depuis WaveManager, logiciel d’administration centralisée proposé par ACKSYS.

Caractéristiques techniques




Interface Ethernet





port Ethernet Gigabit avec auto-négociation 10/100/1000, Base TX, auto MDI/MDIX, interface Ethernet RJ45 ou TTL (connecteur HE10)






Interfaces Cellulaires
+ Navigation



1 radio LTE categorie 4, 3GPP E-UTRA version 11, MIMO DL avec diversité Rx
Double SIM
LTE, UMTS/HSPA+, GSM/GPRS/EDGE (monde)
GNSS Multi-constellation (GPS, Galileo, GLONASS, Beidou). Nécessite une antenne active.








Débits radio Cellulaire



150 Mbps ↓ & 50 Mbps ↑ (débit radio maximal)








Fréquences de
fonctionnement

Cellulaire



FDD LTE: B1/B2/B3/B4/B5/B7/B8/B12/B13/B19/B20/B25/B26/B28
TDD LTE: B38/B39/B40/B41
WCDMA: B1/B2/B4/B5/B6/B8/B19
GSM: B2/B3/B5/B8








Interface WiFi





802.11n (MIMO 2T2R), 300 Mbps, 2.4 / 5 GHz, ANI (Adaptive Noise Immunity)








Débits radio WiFi





802.11a: 6, 9, 12, 18, 24, 36, 48 et 54 Mbps
802.11b/g: 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 et 54 Mbps
802.11n: MCS0-7, 2 flux (6.5 à 300 Mbps)








Fréquences de
fonctionnement

WiFi





ISM : 2.4-2.483 GHz (jusqu’à 14 canaux)
UNII : 5.15-5.25 GHz (jusqu’à 4 canaux)
UNII-2 : 5.25-5.35 GHz (jusqu’à 4 canaux)
UNII-2 ext : 5.470-5.725 GHz (jusqu’à 11 canaux)
UNII-3 : 5.725-5.825 GHz (jusqu’à 4 canaux)
Supporte DFS et TPC








Puissance émise





WiFi : 2.4 GHz : jusqu’à 23.5 dBm (agrégé) / 5 GHz : jusqu’à 21 dBm (agrégé)
LTE / 4G : jusqu'à 33 dBm (GSM)








Sensibilité max.





WiFi : 2.4 GHz : -94 dBm / 5 GHz : -96 dBm
LTE WCDMA B5/B8 : -110.5 dBm








Connecteurs radio





WiFi : 2 connecteurs Hirose UFL / LTE : 2 connecteurs Hirose UFL / GNSS : 1 connecteur Hirose UFL








Sécurité





Firewall, DoS, https, filtrage MAC, WPA/WPA2/WPA3 Personal & Enterprise (IEEE 802.1X/RADIUS), WEP, tunnels L2 (GRE), VPN
(OpenVPN), SNMP V3, isolation des clients en mode AP








Modes WiFi





Point d'accès, client, MESH (IEEE 802.11s), infrastructure, AD-HOC, fast roaming (moins de 30 ms), WMM QoS








Réseau Ethernet





Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, DHCP (serveur & client), relais DNS








Routage Ethernet





Multicast (PIM), redondance IP (VRRP), routes statiques, routeur NAT, routeur








Administration





http, https, agent SNMP (V1, V2C, V3), logiciel d’administration WaveManager






LEDs de signalisation



Radios : activité - statut | Ethernet : lien 10/100/1000 - activité | GPS : statut | Alimentation : on-off








Alimentation





+5VDC sur connecteur HE10 ou micro USB (1.2A mini / 2.5A recommandé)








Consommation





5.7 Watts typique, 13.6 Watts maximum








Dimensions & poids





RJ > L : 92.6 x l : 50.8 x h : 27.2 mm, 57 g
TTL > L : 92.6 x l : 50.8 x h : 26.5 mm, 52 g








Standards et certifications





WiFi : module radio certifié CE (RED) et FCC (FCC ID : Z9W-RMB)
LTE : module radio certifié CE (RED) et FCC (FCC ID : XMR201903EG25G)








Environnement





Température de fonctionnement : -40 à +70°C, stockage -40 à +85°C
Humidité relative : 5% à 95% sans condensation








Garantie



1 an





Firmware

Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

4.24.5.1
vx240411

BIN

HASH
MIB (SNMP)

3.22.0.1
vx240411
WaveOS: Manuel utilisateur

–

Télécharger
Package de mise à jour des firmwares des cartes 4G

6.3
vx181025

Télécharger

Logiciel

Version Télécharger

WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS,
plateformes Windows et Linux

3.6.0.1
vx230613

Télécharger
Catalogue complémentaire (ressources graphiques) : téléchargement requis

1.6.0.1
vx240131

Télécharger

Manuel utilisateur

–

Télécharger

Références à commander





EmbedAir1000/R7





Module routeur 4G/LTE cat. 4 (monde) + WiFi (11n 2T2R) + interface GNSS multi-constellation, interface Ethernet RJ45 (livré sans antenne ni câble)






EmbedAir1000/T7

Module routeur 4G/LTE cat. 4 (monde) + WiFi (11n 2T2R) + interface GNSS multi-constellation, interface Ethernet TTL (livré sans antenne ni câble)






EmbedAir/CB



Carte d’évaluation avec antennes et alimentation incluses. Module EmbedAir100 ou EmbedAir1000 à commander obligatoirement avec.




Accessoires optionnels



WL-KIT-ANT-1C



WL-KIT-ANT-1D





Antenne WiFi omnidirectionnelle articulée, 2.4 GHz-3 dBi / 5 GHz-4 dBi, RPSMA + cordon (14 cm, ø 1.37 mm, UFL → RPSMA)



Antenne cellulaire omnidirectionnelle articulée, 2dBi, 700-960 / 1700-2170 / 2300-2700 MHz, SMA + 2 cordons (14 cm, ø 1.37 mm, UFL → SMA)
