Solution haut-débit redondante de couplage radio inter-voitures

Étant donné que le câblage entre les voitures peut être difficile voire souvent impossible, notamment en cas d’opérations de rénovation en raison du vieillissement des connecteurs ou de leur mauvaise qualité, le WiFi s’est naturellement imposé comme la solution de communication la plus efficace pour un réseau fiable et haut-débit.

La solution SRCC d’ACKSYS s’appuie sur des coupleurs sans fil ayant seulement besoin d’être configurés une fois et permettant :

  • de supporter tout changement de composition du train
  • de fournir un réseau embarqué redondant et fiable

La solution SRCC combinée à la communication bord-sol offre une solution réseau complète basée sur le WiFi pouvant répondre à tous les besoins de n’importe quelle application : CBTC, vidéosurveillance, information passagers, accès WiFi pour les passagers …



POINTS CLÉS DE L’APPLICATION

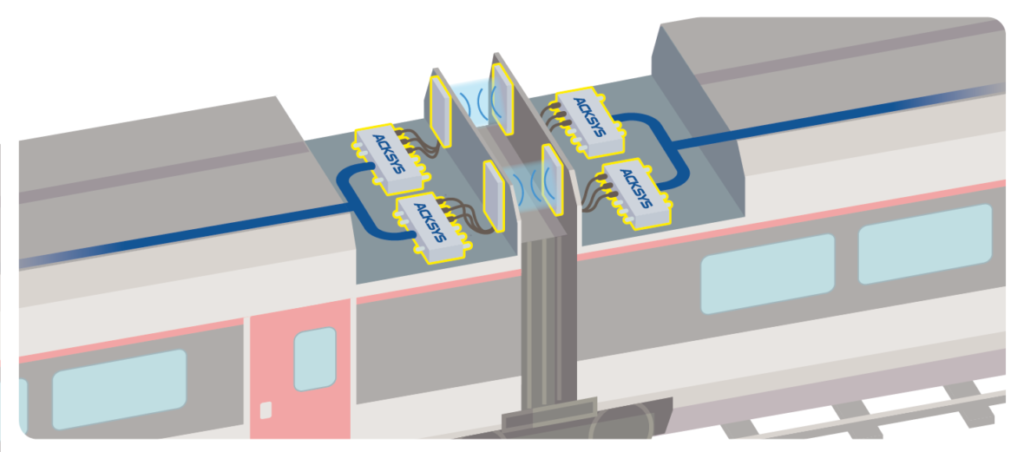

> SRCC* : SMART REDUNDANT CARRIAGE COUPLING (redondance inter-voiture intelligente)
– Réseau embarqué redondant avec deux coupleurs WiFi aux deux extrémités de chaque voiture
– Réseau « self-forming »: association automatique des voitures dans n’importe quel ordre
– Système d’appairage intelligent empêchant l’interconnexion avec les réseaux de trains voisins

> COUPLAGE HAUT-DÉBIT 802.11ac (900Mbps)
– Pour supporter le transfert d’importants volumes de données (vidéosurveillance, info-divertissement…)

> CONNEXION DIRECTE A L’ALIMENTATION DU TRAIN
– Double entrée d’alimentation isolée 24-110 VDC, PoE+



> PRODUITS DOUBLE RADIO
– Une radio pour assurer la communication inter-voitures et une autre pour la couverture WiFi à bord

> PRODUITS CONÇUS POUR LE FERROVIAIRE
– IP66
– Radio : WiFi : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS) /
LTE : EN 301 908 [-1, -2, -13], EN 301 511, EN 303 413
– CEM : WiFi : EN 301 489 [-1], [-17] / LTE : EN 301 489 [-19], [-52] /
Ferroviaire : EN 50155, EN 50121-3.2
– Sécurité : EN45545-2 (HL3), NF F16-101 (M1F1) (Feu et fumée), EN60950-1, EN62311
– Environnement : EN61373 (choc et vibrations), EN60068 (climatique)



* SRCC est également disponible en version non redondante avec seulement 2 produits par voiture.

Produit WiFi durci conçu pour le couplage radio inter-voitures

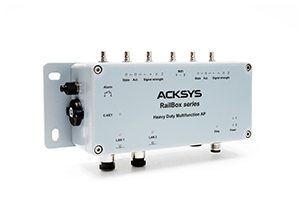

RailBox

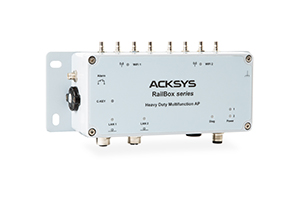

RailBox en version mono ou double radio WiFi pour couplage de voitures et  AP passagers

CARACTÉRISTIQUES

Interface WiFi : mono ou double radio (2nde radio optionnelle)
     > WiFi 6 (2.4/5GHz) ou 6E (6GHz) avec MU-MIMO 4T4R
Nombre max. de clients connectés simultanément en mode AP: 512 par radio
Interface Ethernet : 2 x 2.5Gbps – M12
I/O : 1 entrée isolée – 1 sortie isolée
Dimensions (mm) : 80 x 175 x 57
Alimentation : Redondante – Isolée – 24 à 110 VDC – PoE +
Environnement : -25° à +70°C – option -40° à +75°C – IP66

FONCTIONNALITÉS

Roaming : < 30 ms
Mesh (802.11s)
: OUI
Mode AP : load balancing, band steering, contrôle du roaming client, contrôle d’association par SSID
Sécurité
: Firewall, DoS, https, filtrage MAC, WPA/WPA2-Personal & Enterprise (IEEE 802.1X/RADIUS), tunnels L2 (GRE), VPN (OpenVPN, IPsec), SNMP V3, Rogue AP détection
Réseau Ethernet
: Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, WMM QoS, DHCP, relais DNS
Routage Ethernet
: Multicast (PIM), redondance IP (VRRP), routeur NAT, routeur
Système de carriage coupling SRCC
: OUI
Administration
: http, https, agent SNMP (V1, V2C, V3), WaveManager
Option Relais Bypass (Topologies Ethernet Daisy Chain)
: OUI
C-Key (Clé mémoire durcie/sauvegarde de la configuration)
: OUI



Cas client





RENOVATION / MODERNISATION DE TER

SNCF Voyageurs a lancé avec les régions un programme de rénovation et de modernisation des TER (Train Express Régional).
A mi-vie, c’est-à-dire après environ 20 ans de service, les trains sont entièrement rénovés pour leur permettre de rouler encore au moins 15 ans.

C’est dans ce cadre que l’appel d’offre Train Digital-Marché 6 a été remporté par ACKSYS pour la fourniture de modules inter-rames. Ces modules ACKSYS permettent l’établissement d’une liaison WiFi inter-voitures, créant ainsi un réseau IP complet à bord du train…

Télécharger l’article
