Communications bord-sol sans interruption

L’une des principales préoccupations des opérateurs ferroviaires est d’établir une communication haut-débit, fiable et continue entre un train en mouvement et le sol pour assurer le bon fonctionnement de la CBTC et aussi pour recueillir et traiter en temps réel les flux des données de vidéosurveillance, maintenance, VoIP, information passagers, etc.

> CES APPLICATIONS EXIGENT DES RÉSEAUX HAUTE-DISPONIBILITÉ.

Les derniers produits ACKSYS combinant WiFi 802.11ax (WiFi 6) et connectivité cellulaire 5G permettent d’établir une communication sans faille avec un flux de données ininterrompu entre l’équipement à bord et le sol.

Pour les métros et tramways, la communication bord-sol utilise généralement le WiFi avec des points d’accès au sol (mode AP) et à bord (mode client).

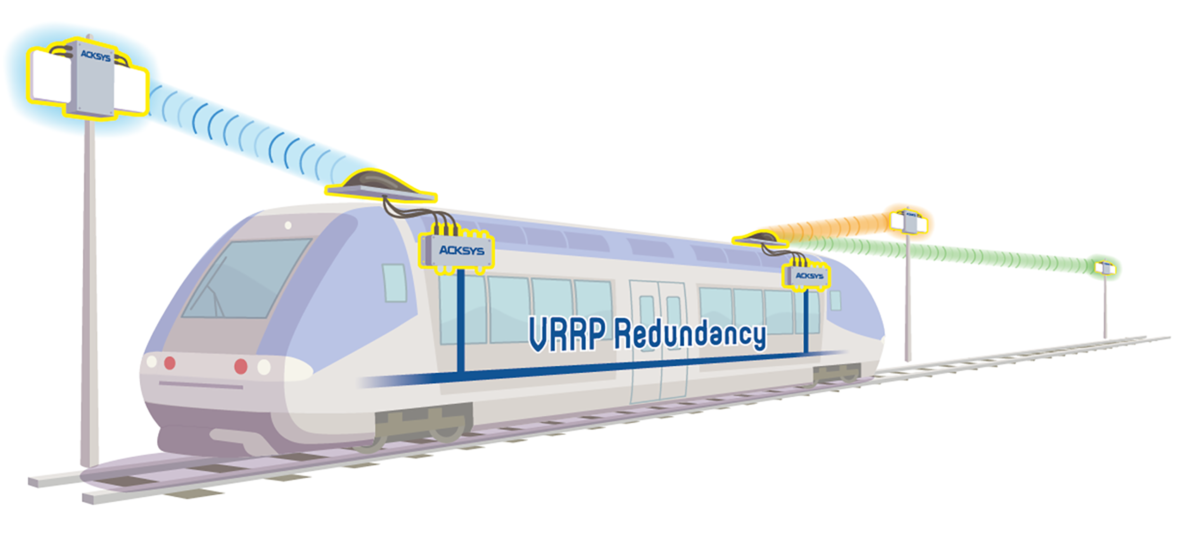

La redondance de la solution est assurée par les 2 points d’accès RailBox ACKSYS installées à bord, l’un à l’avant du train et l’autre à l’arrière avec l’utilisation du protocole VRRP.

La distance entre chaque AP au sol est déterminée par la vitesse du métro, le débit requis et le niveau de redondance exigé. Pour l’infrastructure au sol ACKSYS propose 2 solutions :

  • RailTrack (triple radio WiFi, alimentation 100-240 VAC, ports SFP et connecteurs Ethernet 1Gbps au format M12)
  • RailBox (double radio WiFi, alimentation 24-110 VDC ou PoE, connecteurs Ethernet 2.5Gbps au format M12)

ACKSYS a développé une solution extrêmement performante pour la communication bord-sol : le CBB (Connect Before Break).

Avec un roaming proche de 0 ms et une perte de paquets inférieure à 0.1%, les débits sont très importants et la communication de très bonne qualité. Cette solution exige des AP ACKSYS à bord (mode client) et peut fonctionner avec des AP au sol ACKSYS ou d’autres constructeurs. »

Les communications cellulaires sont également de plus en plus utilisées pour la transmission d’informations non critiques comme la vidéo-surveillance et les informations passagers, utilisant des réseaux privés ou publics. Une agrégation des flux provenant de plusieurs réseaux mobiles est aussi possible pour obtenir une connexion optimale. Les RailBox cellulaires ACKSYS sont déployés en 4G comme en 5G sur de nombreux projets de communication bord-sol.







SOLUTION COMPLÈTE DE COMMUNICATION
BORD-SOL TRÈS HAUT DÉBIT (GIGABIT)




POINTS CLÉS DE L’APPLICATION



> MULTIPLES MÉCANISMES REDONDANTS
– Communication bord-sol redondante, sélection dynamique radio avant/radio arrière (VRRP)
– Points d’accès double radio pour le sol
– Redondance des équipements (WiFi, Ethernet, alimentation)

> 500 Mbps DE DÉBIT À 350 KM/H
– Technologie de connexion avant la rupture
– Taux d’erreur sur les paquets (PER) <0,1%

> VITESSE DE ROAMING < 30 ms
– Bi-bande, canaux illimités
– Algorithme de roaming très polyvalent capable de gérer les deux sens de circulation d’un train
– IEEE802.11r protocole de transition rapide
– Pré-authentification WiFi, OKC …

> CONNEXION DIRECTE A L’ALIMENTATION DU TRAIN
– Double entrée d’alimentation isolée 24-110 VDC



> EFFICACITÉ ET SÉCURITÉ DU RÉSEAU
– Supporte VLANs et tunnels
– Sécurité: IEEE 802.1x (radius)

> MAINTENANCE SIMPLIFIÉE
– Configuration stockée sur une clé amovible

> PRODUITS CONÇUS POUR LE FERROVIAIRE
– IP66
Radio : WiFi : EN 300 328 (2.4 GHz), EN 301 893 (5 GHz, DFS) /
LTE : EN 301 908 [-1, -2, -13], EN 301 511, EN 303 413
– CEM : WiFi : EN 301 489 [-1], [-17] / LTE : EN 301 489 [-19], [-52] /
Ferroviaire : EN 50155, EN 50121-3.2
– Sécurité : EN45545-2 (HL3), NF F16-101 (M1F1) (Feu et fumée), EN60950-1, EN62311
– Environnement : EN61373 (choc et vibrations), EN60068 (climatique)





Points d’accès WiFi & routeurs cellulaires pour le ferroviaire







RailTrack

  RailBox RuggedAir RailTrack

Fonction

Routeur cellulaire ou
point d’accès WiFi double radio

Point d’accès WiFi, client, répéteur

Point d’accès WiFi & répéteur backbone

Recommandé pour

INFRASTRUCTURES SOL & EMBARQUÉ

EMBARQUÉ

INFRASTRUCTURES SOL & TUNNELS

Interface WiFi

Simple ou double radio
WiFi 5: 2.4 / 5 GHz
WiFi 6: 2.4 / 5 GHz
WiFi 6E: 6 GHz
Mu-MIMO 4T4R

Simple radio
WiFi 5
2.4 / 5 GHz

Triple radio
WiFi 4 et WiFi 5
2.4 / 5 GHz

Interface cellulaire

Double SIM
4G LTE / 5G*
GNSS multi-constellation





Nombre max. de clients connectés simultanément en mode AP

512 par radio (nombre de clients recommandés pour une expérience WiFi optimale : 120 par radio)

125 par radio (nombre de clients recommandés pour une expérience WiFi optimale : 40 par radio)

N/A

CARACTÉRISTIQUES TECHNIQUES

Interface Ethernet

2 x 2.5 Gbps
M12

2 x 1 Gbps
M12

2 x 1 Gbps (M12)
2 x fibre optique (cage SFP)
Injecteur PoE+ PSE

I/O

1 entrée isolée
1 sortie isolée

Dimensions (mm)

80 x 175 x 57

80 x 175 x 57

305 x 200 x 75

Alimentation

Redondante – Isolée
24 à 110 VDC – PoE +

Redondante – Isolée
9 à 48 VDC – PoE

Isolée
110 à 230 VAC (50 / 60 Hz)

Environnement
T° de fonctionnement
Indice de protection

Etendue : -40°C à +70°C, +85°C pour 10 mn
EN 50155 / EN 45545-2 / EN 61373 / EN 60068
IP66

FONCTIONNALITÉS

Roaming

0 ms

< 30 ms

N/A

Mesh (802.11s)

OUI

OUI

OUI

Securité

Firewall, https, filtrage MAC, WPA2/WPA3-Personal & Enterprise (IEEE 802.1X/RADIUS), DoS, tunnels L2 (GRE), VPN (OpenVPN, IPsec), SNMP V3, WIDS, Rogue AP detection

Réseau Ethernet

Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, WMM QoS, DHCP (serveur et client), relais DNS

Routage Ethernet

Multicast (PIM), redondance IP (VRRP), routes statiques, routeur NAT, routeur

Système de carriage coupling SRCC

OUI

OUI

N/A

Administration

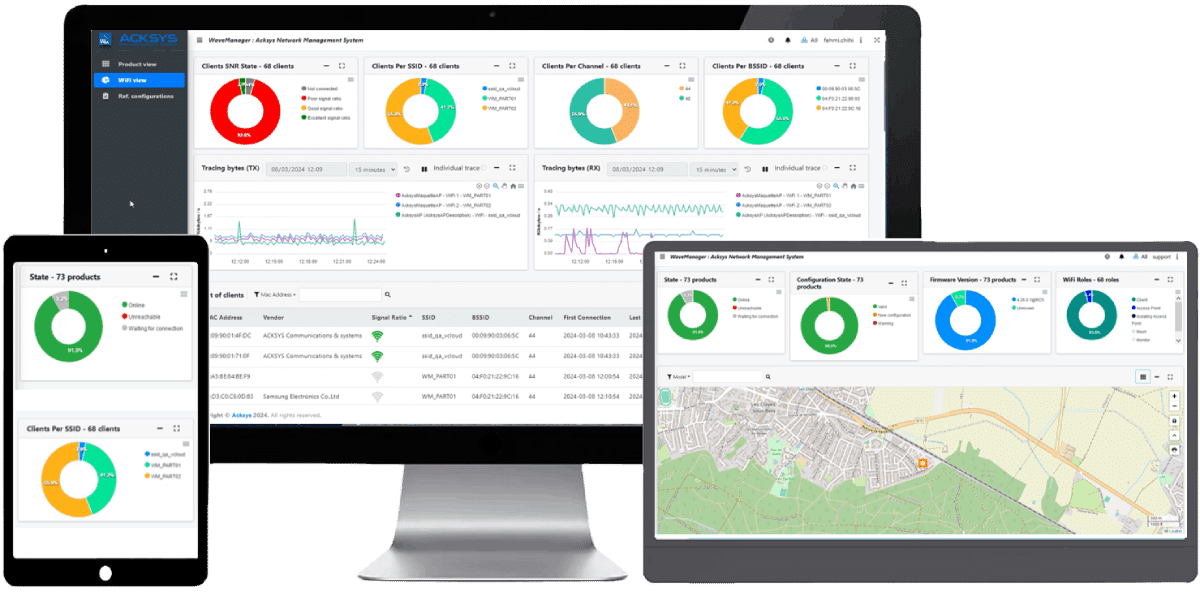

http, https, agent SNMP (V1, V2C, V3), logiciel d’administration WaveManager

Option relais Bypass
(topologies Ethernet Daisy Chain)

OUI

NON

OUI

C-Key** OUI OUI OUI

*2nde interface radio optionnelle (WiFi ou cellulaire) **Clé mémoire durcie (sauvegarde de la configuration)
