Hyperlan-Pack

Pont Ethernet « outdoor » point à point, haut débit
Hyperlan-Pack

EOL_FR_3

NOTE : Le produit Hyperlan-Pack a atteint le terme de son cycle de vie. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • Connexion de réseaux Ethernet ou d’équipements entre bâtiments, usines …
  • Jusqu’à 40 Mbps (TCP) sur 5 Km ou 10 Mbps (TCP) sur 50 Km, selon réglementation locale
  • Connexion sécurisée, faisceau radio étroit
  • Interface réseau 10/100 Base TX
  • Boîtiers IP66, alimentés depuis le câble Ethernet (POE)

Introduction

HyperLan-Pack est une solution qui permet d’établir une connexion Ethernet point à point haut débit sans fil entre bâtiments, usines, caméras de surveillance IP, plateformes offshore et installations temporaires ... pour raccorder des réseaux ou des équipements Ethernet.

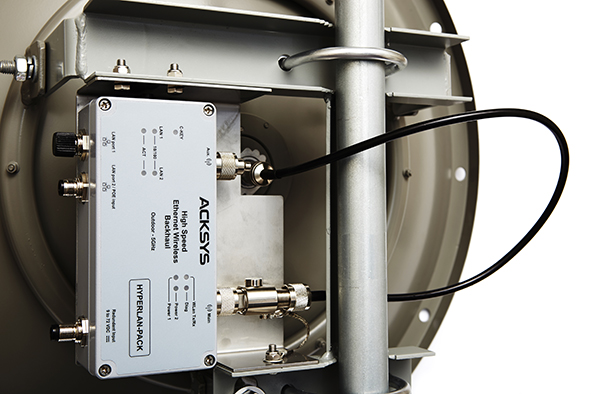

La solution est composée de deux unités WiFi et de deux antennes paraboliques.

HyperLan-Pack s'appuie sur la bande WiFi 5,3 GHz (IEEE 802.11a) très peu utilisée dans le cadre des applications WiFi grand public, il est donc insensible aux perturbations qui pourraient être engendrées par les réseaux WiFi existants.
Enfin le faisceau radio émis est extrêmement étroit (quelques degrés) ce qui le rend quasiment indétectable.

Caractéristiques techniques





Liaison Ethernet



Port Ethernet 10/100 base TX auto détection, connecteur Ethernet M12 étanches 8 points, "plug & play" mode "auto MDI/MDIX cross-over", câble RJ45 de 25 m







Liaison radio



Liaison Ethernet sans fil IEEE 802.11a (5,3 Ghz)








Puissance, sensibilité



Emetteur +20 dBm, récepteur -92 dBm








Antennes



Antenne directionnelle faisceau étroit sur connecteur type N (23 ou 28 dBi selon modèles) avec dispositif de protection contre la foudre, fixation sur mat (50 mm)








Signalisation



Activité réseau LAN et WLAN sur DELs








Administration



SNMP et ACKSYS NDM








Sécurité



Sécurité WPA2-PSK pré-configurée, SSID masqué, faisceau étroit (6°)








Alimentation



Alimentation POE IEEE 802.3af ou +9VDC à +75VDC, consommation 7W typique








Dimensions & poids



Boîtier en fonte d'aluminium IP66 (L : 80 x l : 175 x h : 57 mm) ;

Diamètre antenne directionnelle : 60 cm (28 dBi)








Environnement



Température de fonctionnement : -25°C à +70°, stockage : -40°C à +80°C







Caractéristiques de débit réseau et distance de couverture





Débit Ethernet (UDP)







Portée






10Mbps







50 km






20Mbps







20 km






40Mbps







5 km


  Les caractéristiques indiquées ci-dessus sont théoriques et peuvent varier en fonction de la réglementation locale concernant la puissance maximale émise autorisée (PIRE) et des conditions environnementales

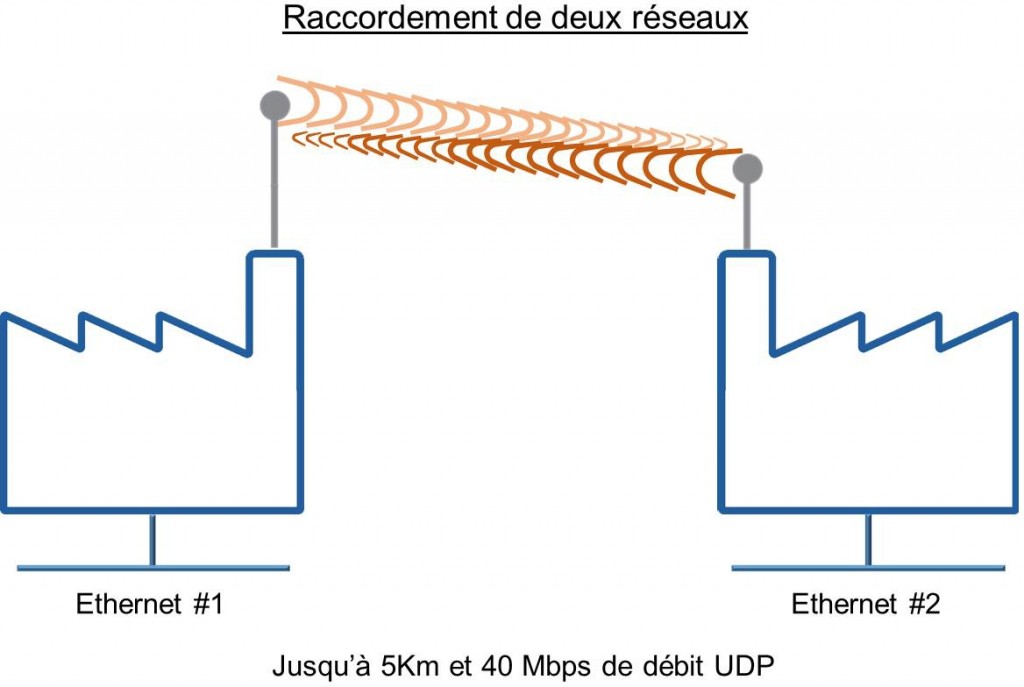

Application Hyperlan-Pack FR

Firmware

Version Télécharger

Package de mise à jour du firmware pour modèle version 1
Il est indispensable de mettre à jour les 2 unités du pack

5.34.0
vx130124

Télécharger

Package de mise à jour du firmware pour modèle version 2
Il est indispensable de mettre à jour les 2 unités du pack

5.34.0
vx130124

Télécharger
MIB (SNMP)

2.22.0
vx160129

Télécharger

Logiciel

Version Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes non-Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger

Vérifiez ou téléchargez la version de Java

Lien externe

EOL_FR_3

NOTE : Le produit Hyperlan-Pack a atteint le terme de son cycle de vie. Votre représentant commercial est à votre disposition pour toute question.



Références à commander





HyperLan-Pack/L



Kit "Pont Ethernet point à point sans fil" longue distance, haut débit comprenant 2 radios, 2 antennes 28 dBi avec protection foudre et accessoires de montage sur mat, 1 câble Ethernet M12 vers RJ45 de 25 m par unité radio, alimentation POE (IEEE 802.3af) non fournie








HyperLan-Rad/L



Radome de couverture pour antenne parabolique HyperLan-Pack (600mm)
