Étude de couverture radio

Outre sa solide expertise en tant que fabricant de points d’accès WiFi industriels, ACKSYS Communications & Systems est également en mesure de bâtir des réseaux WiFi répondant parfaitement aux exigences de ses clients en matière de disponibilité et de performance.

L’équipe ACKSYS accompagne ses clients à chaque étape de leurs projets : définition du besoin et élaboration d’un dossier technique, étude de couverture radio sur site (définition du nombre et des emplacements des équipements WiFi), dossier de recommandations techniques et assistance lors du déploiement du réseau WiFi.



Demander un devis



Étude de couverture radio : pourquoi et comment ?

La réalisation d’une étude de site est essentielle à la mise en œuvre d’un réseau WiFi et même primordiale pour garantir son bon fonctionnement. Elle consiste à dimensionner le réseau de manière optimale et à déterminer avec précision la nature et le nombre de points d’accès nécessaires ainsi que leur emplacement pour fournir au client une solution adaptée à ses besoins et à son environnement.

L’étude de site se déroule en 3 phases :

  • Analyse et pré-étude sur plan
  • Étude in situ
  • Rapport d’étude

Analyse et pré-étude sur plan

Cette première étape théorique (basée sur le plan du site et sur le cahier des charges du client) a pour but de valider la faisabilité du projet, définir le matériel adéquat, prédéfinir l’implantation des points d’accès et déterminer une enveloppe budgétaire.

Elle nécessite de connaitre :

  • l’application du client
  • la zone à couvrir
  • les performances souhaitées (bande passante/débit)
  • le nombre de clients radio connectés simultanément

Étude in situ

Cette seconde étape a pour but de vérifier que l’implantation imaginée sur plan est bien conforme aux spécificités du site, tout en prenant en compte l’influence de certains facteurs (obstacles, bâtiments, végétation, relief…). Il s’agit de tester « grandeur nature » le matériel et d’affiner le positionnement réel des points d’accès.

Les tests et optimisations en fonction de l’environnement portent sur :

  • la prise en compte des interférences radio rencontrées sur place et la présence éventuelle de réseaux WiFi à proximité
  • l’élimination des zones d’ombre
  • la vérification de la qualité et de la puissance du réseau WiFi en tout point de la zone à couvrir
  • la garantie des débits attendus



Relevés de couverture WiFi en extérieur

  Mesure couverture WiFi insitu 1 (parcours)   Mesure couverture WiFi insitu 3 (all AP vue générale)   Mesure couverture WiFi insitu 2 (mesures)

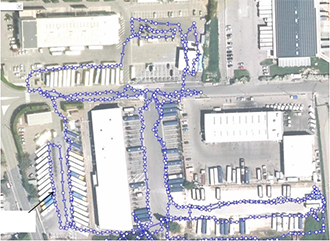

Parcours

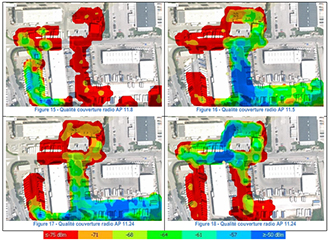

Mesures de la couverture de chaque AP

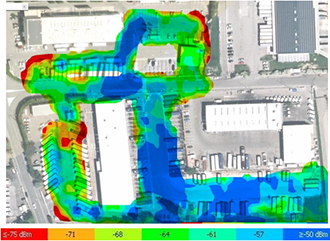

Représentation de la couverture globale



Relevés de couverture WiFi en extérieur

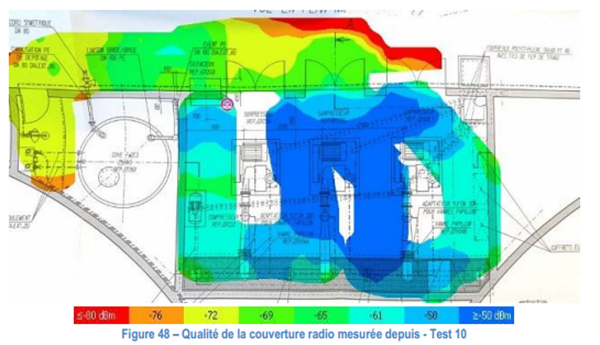

Mesure couverture WiFi_indoor_3

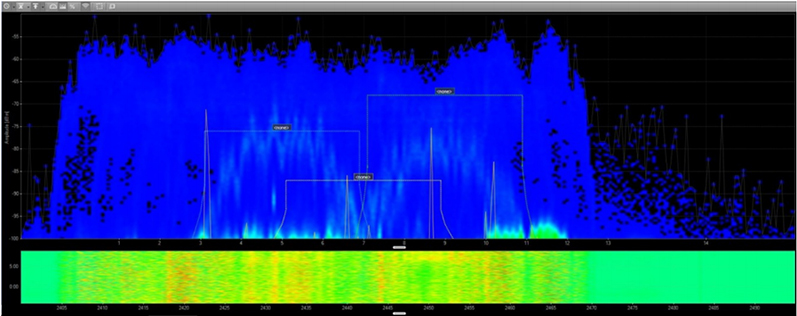

Analyse spectrale

Analyse spectrale_2L’analyse complète du spectre peut détecter la présence d’interférences sur le site et permettre de les prendre en compte dans le design du réseau.

Le rapport d’étude

Ce rapport basé sur toutes les mesures effectuées précédemment liste toutes les recommandations nécessaires pour garantir les performances attendues : nombre et emplacement exact des bornes WiFi, sélection, orientation et polarisation des antennes…

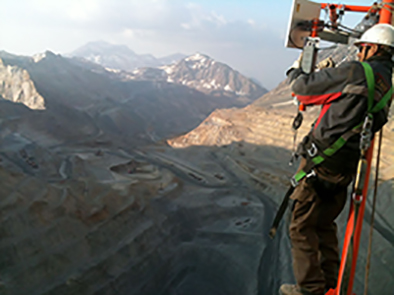

  recommandations installation_FR Mine extérieure Chili
