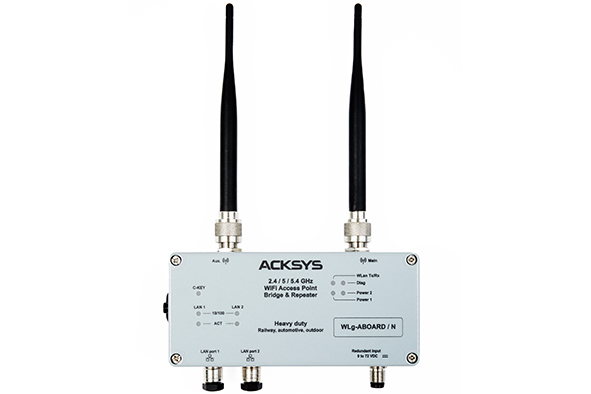

WLg-ABOARD

Point d'accès WiFi, bridge Ethernet 2 ports & répéteur (WDS)
WLg-ABOARD

EOL_FR_3NOTE : Le produit WLg-ABOARD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RuggedAir100. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • WiFi IEEE 802.11 a/b/g/h & super AG, débit jusqu’à 108 Mbps
  • Sécurité : WEP, WPA-PSK, WPA2-PSK et IEEE 802.1x RADIUS
  • Configuration simple à l’aide d’un navigateur Internet, administration SNMP
  • 2 ports Ethernet avec auto détection 10/100 Base TX
  • Alimentation double entrée isolée +9VDC à +140VDC, POE IEEE 802.3af
  • Boîtier fonte d’aluminium IP 66 anti-chocs & anti-vibrations

Introduction

WLg-ABOARD/N est conçu pour les applications de transport ferroviaire  (architectures CBTC), routier et maritime, de gestion de dépôts, d’entrepôts, centres de distribution, chantiers navals, agricoles … il peut être monté dans des camions, remorques, autobus, trains, tramway, bateaux, chariots élévateurs, ponts roulants, ascenseurs, engins de travaux … pour la transmission d’informations temps réel et le pilotage de systèmes d’automatismes.



Il répond aux exigences les plus sévères en matière d’environnement : fonctionnement de -25°C à +70°C ou étendue de -40°C à +80°C, résistance aux chocs et aux vibrations, protection contre la poussière et les projections d’eau (IP66).



Le produit est conforme aux spécifications EN 50155 [IEC 60571], EN 50121-3-2 et EN 50121-4, il est en outre certifié UTAC E2 (norme CE pour les équipements électroniques montés à bord des véhicules) et peut donc être installé en toute sécurité à bord de tout type d’équipement roulant.

Caractéristiques techniques




Liaison Ethernet





2 ports Ethernet 10/100 auto détection, connecteurs Ethernet Ultra-Lock® M12 étanches codage D, "plug & play" mode "auto MDI/MDIX cross-over"








Réseau WiFi





Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 Ghz, support IEEE 802.11d; Sélection dynamique de fréquence (DFS), "ClearVoice"; contrôle de la puissance d’émission (TPC)








Vitesse liaison radio





Jusqu’à 108 Mbps (mode super AG)






Canaux



2.4 GHz (802.11b/g): 14 canaux / 5 GHz (801.11a/h): 24 canaux








Puissance émise





Emetteur +20 dBm (TPC), +26 dBm avec l’option [H4]








Sensibilité





Récepteur -92 dBm en IEEE 802.11 a/g et -95 dBm en IEEE 802.11b








Antennes



2 antennes 2 dBi 2.4 / 5 Ghz, connecteurs Type N (protection parafoudre optionnelle)








Type de modulation





OFDM : BPSK, QPSK, 16QAM, 64QAM et DSSS : DBPSK, DQPSK, CCK






Sécurité



WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS supplicant & authenticator), filtrage des adresses MAC, contrôle de l’émission "broadcast" du SSID








Modes





Point d’accès pour création d’une d’infrastructure de réseau sans fil WiFi,  "Bridge" pour la connexion d’équipements Ethernet à ce réseau, passerelle MODBUS/TCP sans fil, mode répéteur (WDS), support des modes infrastructure, AD-HOC, bridge routeur et "fast roaming < 50 ms"








Administration





Configuration aisée au travers d’une page HTML et à partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila, …), agent SNMP, ACKSYS NDM








Systèmes d’exploitation





Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP








Alarmes



Sortie relais (/NI & /NPI) : défaut alimentation, défaut de connexion LAN ou WLAN, chien de garde
Relais  "1 FORM B", 60V 0.15A, contacts sur connecteur amovible "cage à ressorts"








Signalisation



DELs de signalisation de l'activité réseau LAN, WLAN, Ethernet 10/100, alimentation, C-Key








Alimentation



Alimentation double entrée de +9VDC à +72VDC ou de +9VDC à +36VDC isolée ou enfin de +36VDC à +140VDC isolée, connecteur étanche M12, POE IEEE 802.3af sur modèle /NP et /NPI








Consommation



8 Watts typique, 10 Watts avec carte radio 400 mW








Dimensions & poids



Boîtier en fonte d'aluminium IP66 (L : 80 x l : 175 x h : 57 mm) anti-chocs et anti-vibrations, 820 g avec les antennes








Normes



MIL-STD-810F méthodes 514.5 & 516.5 (chocs & vibrations)

EN 301489-17 & EN 61000-6-2 (CEM), étanchéité IP66, UTAC E2 (2004/104), EN 50155 (IEC 60571), EN 50121-3-2, EN 50121-4 (ferroviaire)








Environnement



Température de fonctionnement : -25°C à +70°C ou étendue -40°C à +80°C avec l’option [H4]

(HR 0-95%), stockage : -40°C à +100°C





Applications WLg-ABOARD FR

Firmwares

Modèles V3 Version Télécharger

Package de mise à jour du firmware type 3

5.54.2
vx180126

Télécharger

MIB (SNMP)

2.22.0
vx160129

Télécharger
Modèles V2 Version Télécharger
Package de mise à jour du firmware type 1

4.18.0
vx091022

Télécharger

Package de mise à jour du firmware type 2

5.54.2
vx180126

Télécharger

MIB (SNMP)

2.22.0
vx160129

Télécharger

Logiciel

Version Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger
NDM : Logiciel d’administration centralisée des produits WiFi gamme WLg, plateformes non-Windows,
nécessite JAVA version 6
Ne pas utiliser avec les produits WiFi basés sur WaveOS

2.20.2
vx170904

Télécharger

Vérifiez ou téléchargez la version de Java

Lien externe

EOL_FR_3NOTE : Le produit WLg-ABOARD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RuggedAir100. Votre représentant commercial est à votre disposition pour toute question.



Références à commander





WLg-ABOARD/N [H4]



Point d'accès WiFi, Bridge Ethernet 2 ports et répéteur WDS (WiFi IEEE 802.11 a/b/g/h), alimentation redondante +9VDC à +72VDC, livré avec 2 antennes 2 dBi omnidirectionnelles bi bandes (2.4 / 5 Ghz), un jeu de câbles de 2 mètres (M12 vers RJ45 et M12 vers fils nus)






WLg-ABOARD/NP [H4]



Idem WLg-ABOARD/N avec option POE IEEE 802.3af (livré sans câble d’alimentation)






WLg-ABOARD/NI [H4]



Idem WLg-ABOARD/N avec alimentation isolée +9VDC à +36VDC et contact d’alarme




WLg-ABOARD/NPI [H4]



Idem WLg-ABOARD/N avec alimentation isolée +36VDC à +140VDC, POE IEEE 802.3af et contact d’alarme




ACCESSOIRES






C-Key_M1



Clé de sauvegarde et restauration de la configuration du produit






Option [H4]

 Option radio forte puissance (400 mW) et gamme de température étendue (-40°C to +75°C)






WLg-ANT-LSP-N



Protection foudre antenne type N 50 Ohms 5 KA (0-6 GHz)






WL-PLT-1

Plaque de fixation 4 points avec reprise de terre








RÉFÉRENCES CÂBLES M12












Câbles étanches M12 Ethernet
(x = 2, 5 ou 10 mètres)





Câbles étanches M12 Alimentation
(x = 2, 5 ou 10 mètres)








WLg-ABOARD/N V3 et +





WLg-M12U-ETH-xM (ultra-lock, 4 points)





WLg-M12U-PWR-xM (ultra-lock, 4 points)








WLg-ABOARD/NP V3 et +





WLg-M12U/8-ETH-xM (ultra-lock, 8 points)





WLg-M12U-PWR-xM (ultra-lock, 4 points)








WLg-ABOARD/NI





WLg-M12U-ETH-xM (ultra-lock, 4 points)





WLg-M12/6-PWR-xM (6 points)








WLg-ABOARD/NPI





WLg-M12U/8-ETH-xM (ultra-lock, 8 points)





WLg-M12/6-PWR-xM (6 points)
