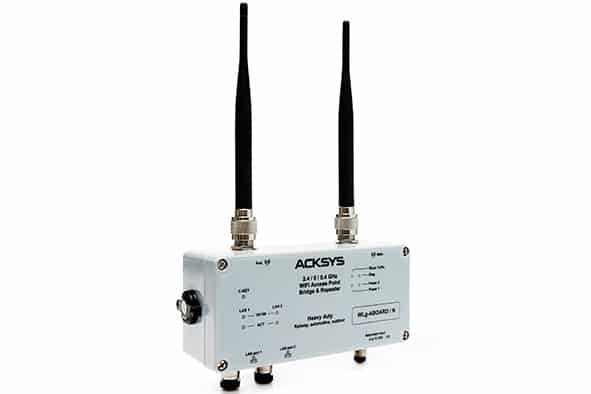

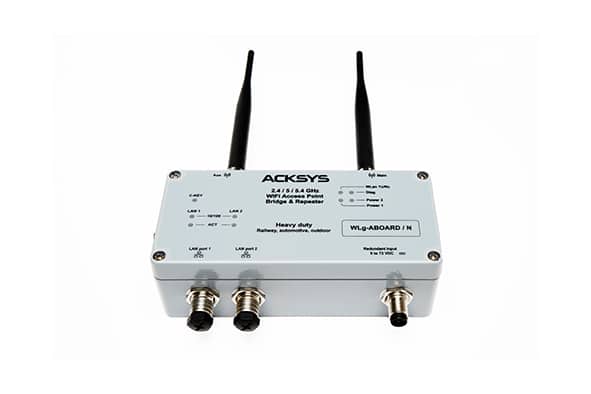

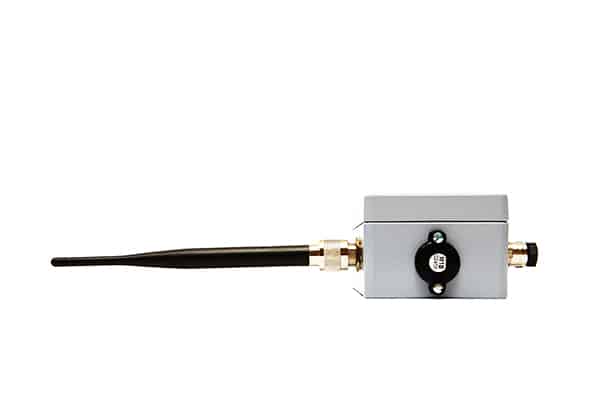

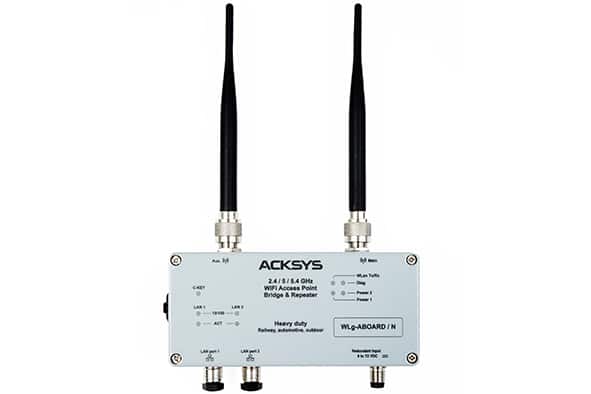

Point d’accès WiFi, bridge Ethernet 2 ports & répéteur (WDS)
NOTE : Le produit WLg-ABOARD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RuggedAir100. Votre représentant commercial est à votre disposition pour toute question.
WLg-ABOARD/N est conçu pour les applications de transport ferroviaire (architectures CBTC), routier et maritime, de gestion de dépôts, d’entrepôts, centres de distribution, chantiers navals, agricoles … il peut être monté dans des camions, remorques, autobus, trains, tramway, bateaux, chariots élévateurs, ponts roulants, ascenseurs, engins de travaux … pour la transmission d’informations temps réel et le pilotage de systèmes d’automatismes.
Il répond aux exigences les plus sévères en matière d’environnement : fonctionnement de -25°C à +70°C ou étendue de -40°C à +80°C, résistance aux chocs et aux vibrations, protection contre la poussière et les projections d’eau (IP66).
Le produit est conforme aux spécifications EN 50155 [IEC 60571], EN 50121-3-2 et EN 50121-4, il est en outre certifié UTAC E2 (norme CE pour les équipements électroniques montés à bord des véhicules) et peut donc être installé en toute sécurité à bord de tout type d’équipement roulant.
|
2 ports Ethernet 10/100 auto détection, connecteurs Ethernet Ultra-Lock® M12 étanches codage D, “plug & play” mode “auto MDI/MDIX cross-over”
|
||
Réseau WiFi
|
Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 Ghz, support IEEE 802.11d; Sélection dynamique de fréquence (DFS), “ClearVoice”; contrôle de la puissance d’émission (TPC)
|
||
Vitesse liaison radio
|
Jusqu’à 108 Mbps (mode super AG) |
||
Canaux |
2.4 GHz (802.11b/g): 14 canaux / 5 GHz (801.11a/h): 24 canaux
|
||
Puissance émise
|
Emetteur +20 dBm (TPC), +26 dBm avec l’option [H4]
|
||
Sensibilité
|
Récepteur -92 dBm en IEEE 802.11 a/g et -95 dBm en IEEE 802.11b
|
||
Antennes |
2 antennes 2 dBi 2.4 / 5 Ghz, connecteurs Type N (protection parafoudre optionnelle)
|
||
Type de modulation
|
OFDM : BPSK, QPSK, 16QAM, 64QAM et DSSS : DBPSK, DQPSK, CCK |
||
Sécurité |
WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS supplicant & authenticator), filtrage des adresses MAC, contrôle de l’émission “broadcast” du SSID
|
||
Modes
|

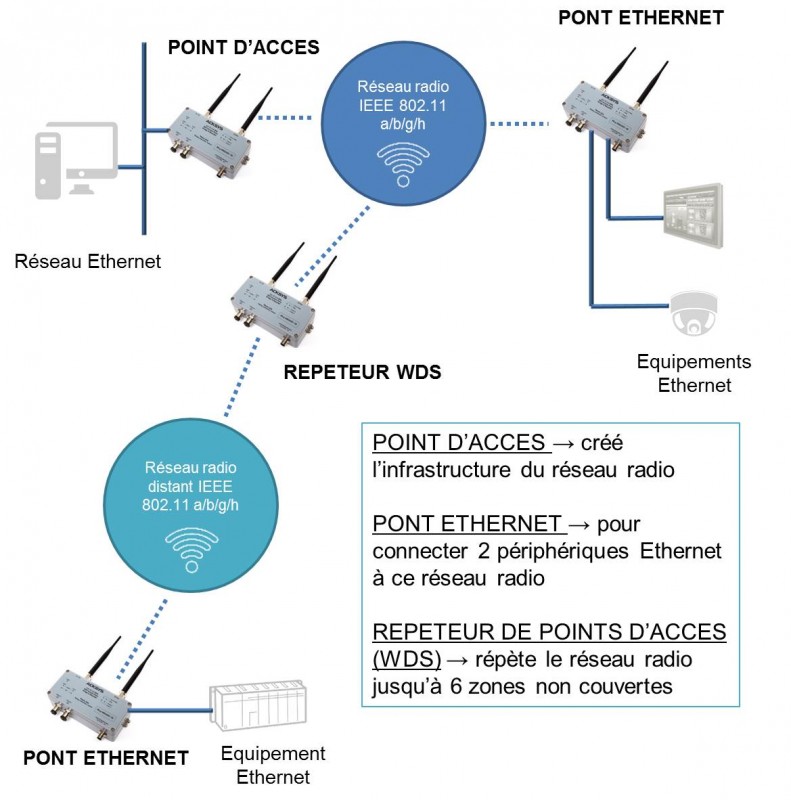

Point d’accès pour création d’une d’infrastructure de réseau sans fil WiFi, “Bridge” pour la connexion d’équipements Ethernet à ce réseau, passerelle MODBUS/TCP sans fil, mode répéteur (WDS), support des modes infrastructure, AD-HOC, bridge routeur et “fast roaming < 50 ms”
|
||
Administration
|
Configuration aisée au travers d’une page HTML et à partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila, …), agent SNMP, ACKSYS NDM
|
||
Systèmes d’exploitation
|
Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP
|
||
Alarmes |
Sortie relais (/NI & /NPI) : défaut alimentation, défaut de connexion LAN ou WLAN, chien de garde
|
||
Signalisation |
DELs de signalisation de l’activité réseau LAN, WLAN, Ethernet 10/100, alimentation, C-Key
|
||
Alimentation |
Alimentation double entrée de +9VDC à +72VDC ou de +9VDC à +36VDC isolée ou enfin de +36VDC à +140VDC isolée, connecteur étanche M12, POE IEEE 802.3af sur modèle /NP et /NPI
|
||
Consommation |
8 Watts typique, 10 Watts avec carte radio 400 mW
|
||
Dimensions & poids |
Boîtier en fonte d’aluminium IP66 (L : 80 x l : 175 x h : 57 mm) anti-chocs et anti-vibrations, 820 g avec les antennes
|
||
Normes |
MIL-STD-810F méthodes 514.5 & 516.5 (chocs & vibrations) EN 301489-17 & EN 61000-6-2 (CEM), étanchéité IP66, UTAC E2 (2004/104), EN 50155 (IEC 60571), EN 50121-3-2, EN 50121-4 (ferroviaire)
|
||
Environnement |
Température de fonctionnement : -25°C à +70°C ou étendue -40°C à +80°C avec l’option [H4] (HR 0-95%), stockage : -40°C à +100°C
|
NOTE : Le produit WLg-ABOARD a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Le produit de remplacement recommandé est : RuggedAir100. Votre représentant commercial est à votre disposition pour toute question.
WLg-ABOARD/N [H4] |
Point d’accès WiFi, Bridge Ethernet 2 ports et répéteur WDS (WiFi IEEE 802.11 a/b/g/h), alimentation redondante +9VDC à +72VDC, livré avec 2 antennes 2 dBi omnidirectionnelles bi bandes (2.4 / 5 Ghz), un jeu de câbles de 2 mètres (M12 vers RJ45 et M12 vers fils nus)
|
||
WLg-ABOARD/NP [H4]
|
Idem WLg-ABOARD/N avec option POE IEEE 802.3af (livré sans câble d’alimentation)
|
||
WLg-ABOARD/NI [H4]
|
Idem WLg-ABOARD/N avec alimentation isolée +9VDC à +36VDC et contact d’alarme |
||
WLg-ABOARD/NPI [H4]
|
Idem WLg-ABOARD/N avec alimentation isolée +36VDC à +140VDC, POE IEEE 802.3af et contact d’alarme |
||
ACCESSOIRES |
|||
C-Key_M1 |
Clé de sauvegarde et restauration de la configuration du produit
|
||
Option [H4] |
Option radio forte puissance (400 mW) et gamme de température étendue (-40°C to +75°C)
|
||
WLg-ANT-LSP-N
|
Protection foudre antenne type N 50 Ohms 5 KA (0-6 GHz)
|
||
WL-PLT-1 |
Plaque de fixation 4 points avec reprise de terre
|
||
RÉFÉRENCES CÂBLES M12
|
|
Câbles étanches M12 Ethernet
|
Câbles étanches M12 Alimentation
|
||
WLg-ABOARD/N V3 et +
|
WLg-M12U-ETH-xM (ultra-lock, 4 points)
|
WLg-M12U-PWR-xM (ultra-lock, 4 points)
|
||
WLg-ABOARD/NP V3 et +
|
WLg-M12U/8-ETH-xM (ultra-lock, 8 points)
|
WLg-M12U-PWR-xM (ultra-lock, 4 points)
|
||
WLg-ABOARD/NI
|
WLg-M12U-ETH-xM (ultra-lock, 4 points)
|
WLg-M12/6-PWR-xM (6 points)
|
||
WLg-ABOARD/NPI
|
WLg-M12U/8-ETH-xM (ultra-lock, 8 points)
|
WLg-M12/6-PWR-xM (6 points)
|
||
