Vitesse

Possibilité de sélectionner des vitesses non-standard

Dimensions

215 mm (L) x 106 mm (H)

Consommation

+5V : 1.3 A max., +12V et -12V : 0 mA

Conditions d’utilisation

-5°C à +65°C (toutes nos cartes sont soumises en sortie de production à des
tests cycliques entre -20°C et +80°C)

Normes

CE

Pilotes de périphériques

Pilotes de périphériques pour Windows et Linux, se pilotent comme des ports COM standards

Nombre de voies

8 (jusqu’à 8 boîtiers de huit voies soit 64 voies au total)
Alimentation MCXPWS nécessaire à partir de 3 boîtiers

Format

Format Asynchrone. 5, 6, 7 ou 8 bits par caractère. 1, 1^1/2, 2 bits de stop.

Parité paire, impaire, Mark, Space ou aucune

Le boîtier MCXBP peut également supporter certains formats synchrones (nous consulter)

Taille des tampons

8ko en émission et 512o en réception sur chaque voie

Contrôle de flux

Matériel (RTS/CTS) et/ou logiciel (XON/XOFF)

Interface de ligne

RS232 / RS422 commutable par logiciel voie par voie

Connectique

Sub D25 femelle

RS232 : TxD, RxD, RTS, DTR, CTS, DCD, RI, RxCLOCK, TxCLCK-I, TxCLOCK

RS422 : ± RxCLOCK (120 ohms), ± RxDATA (120 ohms), ± TxCLOCK, ± TxDATA (± RxCLOCK et ± TxCLOCK sur ports 1 à 3 uniquement)

Protection

Tous les signaux sont protégés contre les surtensions et les décharges électrostatiques

Vitesse max.

RS232 : 250 kbps

RS422 : 250 kbps (4 Mbps en isochrone)

Indicateur d’activité

1 LED RS232/RS422 par voie
1 LED d’activité

1 LED alimentation

Dimensions / Poids

255mm (L) x 122 mm(l) x 35 mm(H), poids = 970g + 40g (caches de protection connecteurs)

Longueur du câble entre le boitier et la carte : 150 cm

Consommation

+5V : 0.8 A max.

+12V : 83 mA max.

-12V : 83 mA max.

Nombre de voies

8 (jusqu’à 8 boîtiers de huit voies soit 64 voies au total)

Alimentation MCXPWS nécessaire à partir de 3 boîtiers

Interface de ligne

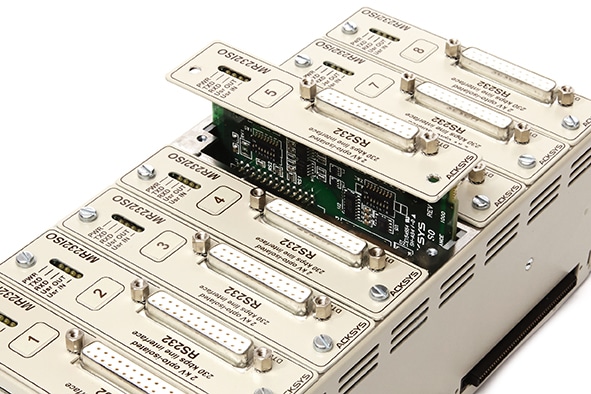

Définie voie par voie par un module dédié : MR232-ISO pour la RS232 isolée, MR400-ISO pour la RS422/RS485 isolée, MRBdC pour la boucle de courant 20 mA isolée

Retournement automatique en mode RS485

Connectique

                           RS232

                 RS422/RS485

Boucle de courant

Sub D25 femelle (TxD, RxD, RTS/DTR/TxCLOCK au choix, CTS/DCD/RI/RxCLOCK/TxCLCK-I au choix)

Sub D9 femelle (TxD, RxD, RTS/TxCLOCK, CTS/RxCLOCK)

Sub D25 femelle (TxD, RxD)

Protection

Tous les signaux sont protégés contre les surtensions, les décharges électrostatiques et filtrés en HF

Isolation galvanique : 2 kV eff.

Vitesse max.

RS232

RS422/RS485

Boucle de courant

230 kbps

5 Mbps

57.6 kbps

Indicateurs d’activité

5 LEDs (Alim, TxD, RxD, le signal sortant choisi, le signal entrant choisi) par voie

Dimensions

255mm (L) x 128 mm(l) x 86 mm(H), poids : 1580g

Longueur du câble : 70 cm min / 75 cm max

Consommation

Avec 8 MR232 : 1.2 A

Avec 8 MR400 : 800 mA

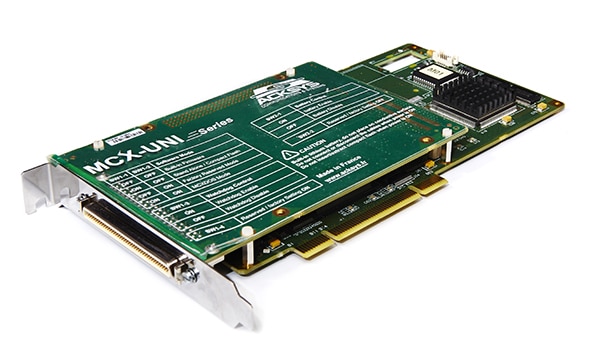

MCXUNI/BP-00

Carte MCX pour configurations 8 à 64 voies (livrée seule, sans boitier ni câble), format bus PCI universel (PCI et PCI-X). Attention : cette carte ne peut fonctionner sans boîtier.

MCXCPCI/BP-00

Carte MCX pour configurations 8 à 64 voies (livrée seule, sans boitier ni câble), format bus CPCI 6U. Attention : cette carte ne peut fonctionner sans boîtier.

MCXUNI/S

Carte MCX pour configuration 2 voies, format bus PCI universel (PCI et PCI-X). Cette carte ne requiert aucun boîtier.

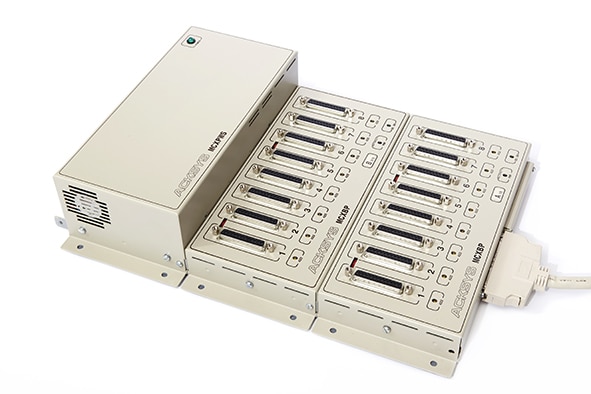

MCX-BP

Boîtier d’extension 8 voies RS232/422

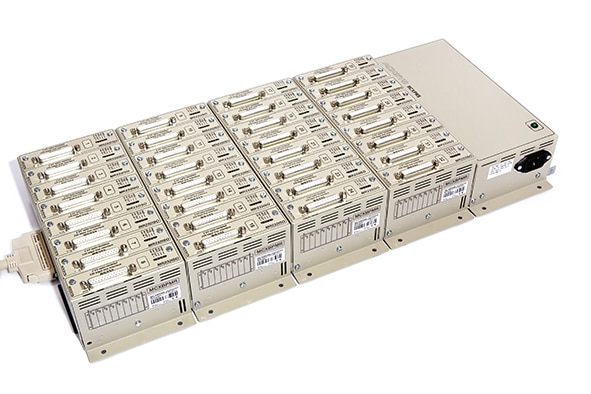

MCX-BPMR-8-xxxxxxxx

Boîtier MCX-BPMR + 8 modules au choix, livré sans câble MCX-CABLE

x = 2 pour un module MR232-ISO

x = 4 pour un module MR400-ISO

x = B pour un module MRBdC

MCX-CABLE

Câble de liaison entre boîtier MCX-BP (ou MCX-BPMR) et carte, longueur 1,5m

MCX-PWS

Alimentation (nécessaire pour les configurations à partir de 3 boîtiers)
