Carte de communication 4 ports HDLC
Conçues pour les applications de test ou pour une intégration en conditions opérationnelles, nos cartes WAN-HDLC (PCI ou Compact PCI) accroissent les performances de votre système en déchargeant le PC du traitement de vos liaisons HDLC (HDLC enveloppe de trames, HDLC ABM/LAPB, HDLC NRM/SDLC, HDLC asynchrone…) et de vos protocoles synchrones orientés caractères (BSC, MONOSYNC, BISYNC).
Le driver fourni en standard vous permet d’exploiter les ports série de la carte à partir des API standard de l’OS (ex. interface port COM sous Windows), lui conférant ainsi “simplicité de mise en œuvre et souplesse d’utilisation”. La gestion des protocoles, déportée dans la carte, est transparente pour l’utilisateur.
Conçues pour durer, les cartes de la gamme WAN-HDLC sont étudiées pour une utilisation dans les environnements les plus sévères :
Nombre de voies |
4 voies série synchrones ou asynchrones
|
||
Vitesse |
en asynchrone : jusqu’à 521 KBds
en synchrone : jusqu’à 4 MBds
(nous consulter pour des vitesses supérieures) |
||
Format |
PCI universel (32 bits 33MHz 3,3V/5V Ver 2.3, 2.2, 2.1) Compact PCI 6U
|
||
Protocoles |
HDLC enveloppe de trame, HDLC asynchrone (ISO/IEC 13239), HDLC ABM/LAPB, HDLC NRM/SDLC, X25 Possibilité d’adaptation du protocole existant sur cahier des charges
|
||
Interface de ligne |
V35, RS232, RS422, RS485, V24, X21
Configurables par soft voie par voie
|
||
Signaux disponibles |
V35 : A, B, C, D, E, F, H, J, P et S, R et T, U et W, V et X, Y et AA Autres (selon interface) : TxD, RxD, TxCin, TxCout, RxC, RTS, CTS, DSR, DTR, DCD, RI, Gnd, PGnd
|
||
Connectique |
Connecteur DB62 en face arrière (en face avant pour modèles CPCI)

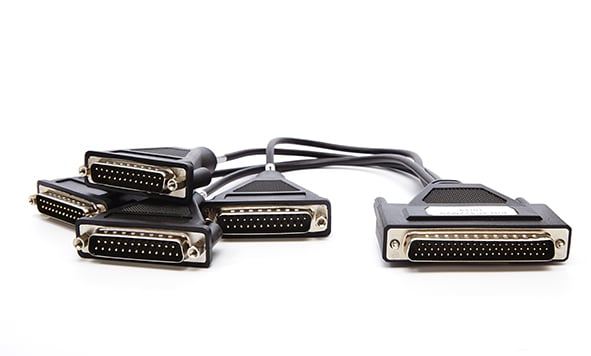

Câble pieuvre 4x SuBD25 (inclus dans le package standard)
|
||
Pilotes de périphériques |
Windows, Linux
|
||
Dimensions |
Dimensions 215 mm (L) x 115 mm (H) pour modèle PCI universel
Dimensions : 6U pour modèle Compact PCI
|
||
Conditions d’utilisation |
Fonctionnement entre -5°C et +65°C, stockage entre -25°C et +80°C, humidité relative : 0 à 95% RH sans condensation
|
NOTE : La gamme WAN-HDLC a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.
WAN-HDLC/4U
WAN-HDLC/4C |

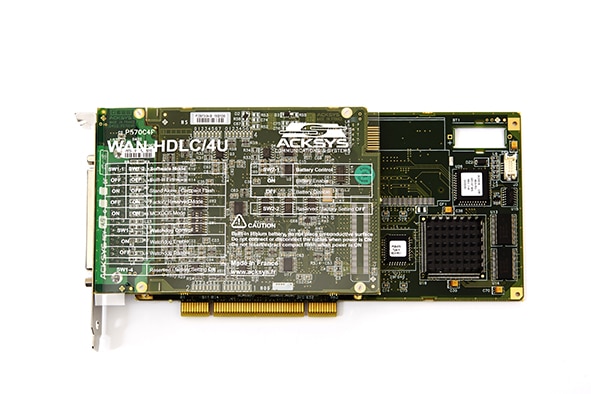

Carte au bus PCI universel, 4 voies série synchrones HDLC. Livrée avec câble pieuvre.

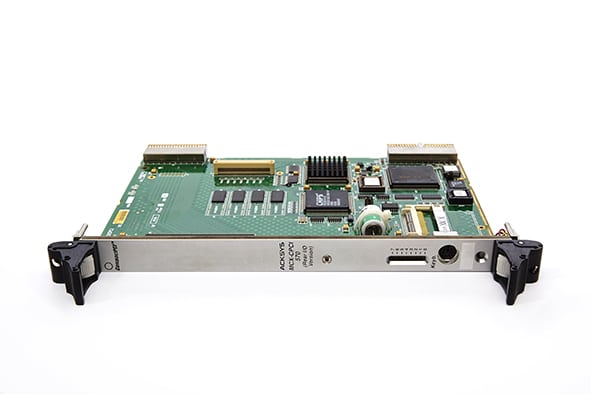

Carte Compact PCI 6U Front I/O, 4 voies série synchrones HDLC. Livrée avec câble pieuvre. (voir référence MCXCPCI/570-4-R pour modèle Rear I/O)
|
