Liaison Ethernet

2 ports Ethernet 10/100 auto détection, connecteurs Ethernet RJ45, « plug & play » mode « auto MDI/MDIX cross-over »


Réseau WiFi

Compatible avec les normes IEEE 802.11 a/b/g/h 2.4 / 5 GHz, support « Roaming » international (IEEE 802.11d) ; Sélection dynamique de fréquence (DFS) pour faciliter le choix de la meilleure fréquence autour des réseaux existants; Bande « ClearVoice » avec canaux sans recouvrement pour les communications hautes vitesses; Contrôle de la puissance d’émission (TPC); chip set ATHEROS AR5414 (AR5006XS)

Vitesse liaison radio

Jusqu’à 108 Mbps (mode super AG), débit effectif TCP jusqu’à 44 Mbps

Canaux

13 canaux (modes b/g), 8 canaux (mode a), 11 canaux (mode h)

Puissance émise

Emetteur +20 dBm (TPC), +26 dBm en option (WLg-RF400MW)

Sensibilité

Récepteur -92 dBm en IEEE 802.11 a/g et -95 dBm en IEEE 802.11b

Antenne

1 antenne 2 dBi 2.4 / 5 GHz connecteur type RP-SMA + 1 connecteur antenne supplémentaire (diversité)

Type de modulation

OFDM : BPSK, QPSK, 16QAM, 64QAM et DSSS : DBPSK, DQPSK, CCK

Sécurité

WEP 64/128 bits, WPA-PSK, WPA2-PSK, IEEE 802.1x (RADIUS supplicant & authenticator), filtrage des adresses MAC, contrôle de l’émission « broadcast » du SSID

Modes

Point d’accès pour la création d’une infrastructure réseau sans fil WiFi, « Bridge » pour la connexion d’équipements Ethernet à ce réseau, passerelle MODBUS/TCP sans fil, mode répéteur (WDS), support des modes infrastructure, AD-HOC, bridge routeur et « rapid roaming < 50 mS »

Administration

Configuration aisée au travers d’une page HTML et à partir de n’importe quel navigateur Internet (Internet explorer, Netscape, Mozzila, …), agent SNMP, ACKSYS NDM
Le WLg-IDA/N utilise également une clé amovible « C-Key » optionnelle pour la sauvegarde / restauration de la configuration du produit pour faciliter les opérations de maintenance

Systèmes d’exploitation

Windows, Linux, UNIX ainsi que tout autre OS supportant TCP/IP

Protocoles

Ethernet TCP/IP & UDP, MODBUS/TCP, PROFINET, Ethernet/IP …

Signalisation

DELs de signalisation de l’activité réseau LAN, WLAN, Ethernet 10/100, alimentation (main/aux), niveau de réception radio

Alarme

Sortie relais : défaut alimentation, défaut de connexion LAN ou WLAN, chien de garde
Relais  « 1 FORM B », 60V 0.15A, contacts sur connecteur amovible « cage à ressorts »

Alimentation

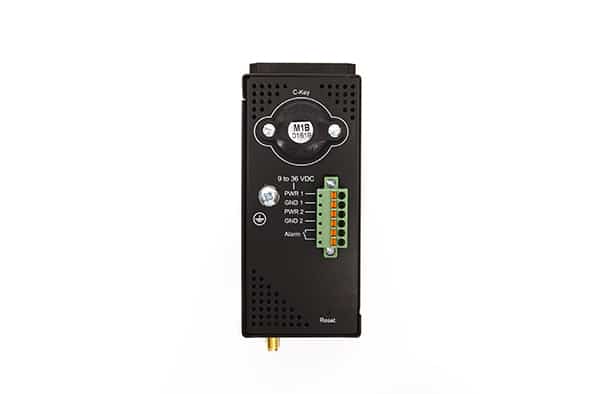

Alimentation PoE IEEE 802.3af ou double entrée redondante +9VDC à +36VDC sur connecteur amovible « cage à ressorts »

Consommation

4.5 Watts typique

Dimensions & poids

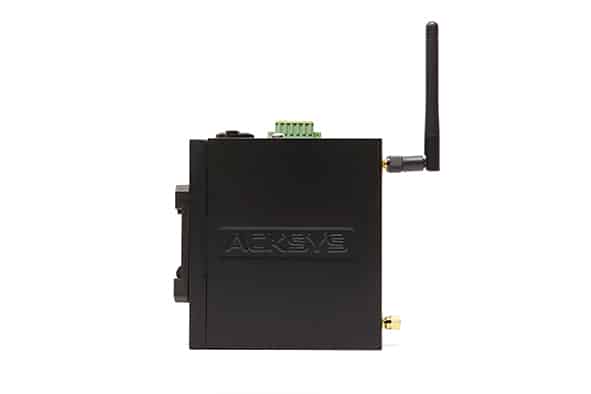

Boîtier en métal IP30 (L : 110 x l : 50 x h : 120 mm) anti-chocs et anti-vibrations, 570 g

Normes

MIL-STD-810F méthodes 514.5 & 516.5 (chocs & vibrations)

EN 301489-17 & EN 61000-6-2 (CEM)

Environnement

Température de fonctionnement : -25°C à +70°C, stockage -65°C à +100°C
Humidité relative : 5% à 95% sans condensation, indice de protection IP30

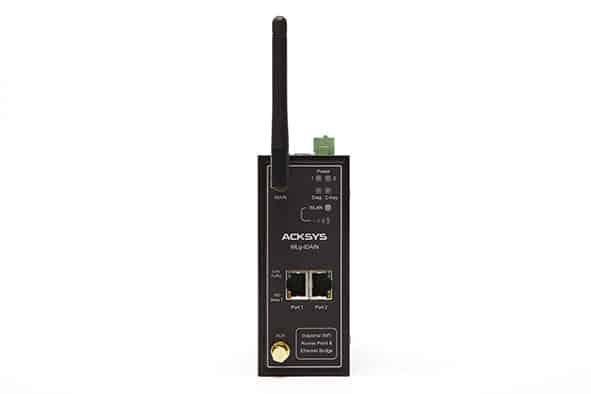

WLg-IDA/N

Point d’accès WiFi, Bridge Ethernet 2 ports et répéteur WDS (WiFi IEEE 802.11 a/b/g/h), alimentation PoE IEEE 802.3af ou double entrée redondante +9VDC à +36VDC, livré avec une antenne 2 dBi omnidirectionnelle bi bandes (2.4 / 5 GHz)

C-Key_M1

Clé de sauvegarde / restauration de la configuration

WLg-RF400MW

Option carte radio forte puissance (26 dBm, 400 mW)

WLg-FIX-PLQ

Plaque en métal pour fixation panneau

CAB-RJ45-1M

Câble Ethernet RJ45 droit, longueur 1 mètre
