WaveOS : Système d’exploitation des produits ACKSYS



WaveOS est le système d’exploitation universel de tous les produits communicants sans-fil ACKSYS offrant une interface web conviviale pour configurer les divers réseaux d’accès (WiFi, LTE, Ethernet), les fonctionnalités réseaux (VLAN, routage, VPN, pare-feu…) et différents types de services (DHCP, DNS, SNTP, SNMP…).

Grâce aux nombreuses années d’expérience qu’ACKSYS a acquises dans la conception de produits utilisés dans les applications industrielles, WaveOS s’est enrichi de nombreuses fonctionnalités de commutation et de routage qui permettent de créer des réseaux industriels simples ou complexes, selon les besoins de ses clients.

En standardisant son portfolio de produits sans fil avec un seul système d’exploitation, ACKSYS offre une simplification d’installation, d’exploitation et de maintenance d’appareils isolés ou intégrés dans des réseaux complets. Ainsi, une fois qu’un utilisateur s’est familiarisé avec un produit ACKSYS, ses connaissances peuvent être facilement réutilisées avec les autres produits de la gamme sans-fil ACKSYS.

WaveOS bénéficie d’améliorations régulières et intègre une large palette de fonctionnalités :

  • mobilité : différentes méthodes de roaming pour tous types d’applications industrielles (usine de production, ferroviaire, entrepôts…)
  • création d’un réseau local sans fil (connexion inter-trains ou inter-voitures)
  • connectivité WiFi Mesh permettant d’augmenter la résilience du réseau
  • point d’accès WiFi : Hotspot 2.0 / Passpoint, band steering, load-balancing

Points clés

Technologie durable

  • Disponible sur les produits actuels et futurs
  • Fonctionnalités niveaux 2 et 3
  • Mises à jour régulières avec de nouvelles fonctionnalités


Solution réseau résiliente et sécurisée

  • WLAN/WiFi, WWAN/LTE, LAN/Ethernet
  • Solution en anneau de niveau 2 pour la résilience du réseau
  • Tunnels VPN
  • Pare-feu intégré
  • Partage de charge
  •  « Band steering »

Simplicité d’utilisation

  • Interface web ergonomique
  • Utilitaire de diagnostic avancé (WaveManager)


Solutions pour applications industrielles

  • Compatible avec les infrastructures IT existantes
  • Fonctionnalité d’accès à distance sécurisé
  • Support avancé de la norme IEC 61375

Solutions pour applications ferroviaires
  • SRCC (Smart Redundant Carriage Coupling) et STC (Smart Train Coupling)
    ○ LAN embarqué fiable composé d’au moins un coupleur WiFi à chaque extrémité
    ○ Réseau self-forming : association automatique et sans contraintes de voitures passagers ou de trains
    ○ Système d’appairage intelligent empêchant l’interconnexion avec d’autres trains à proximité

  • CBB (Connect Before Break©) technologie de gestion optimale de la mobilité en WiFi
    ○ Roaming instantané permettant des communications sans interruption
    ○ Taux d’erreur sur les paquets (PER) <0,1% (CBTC, SCADA…)
    ○ Ultra haut débit pour flux vidéos 4K en direct à très haute vitesse

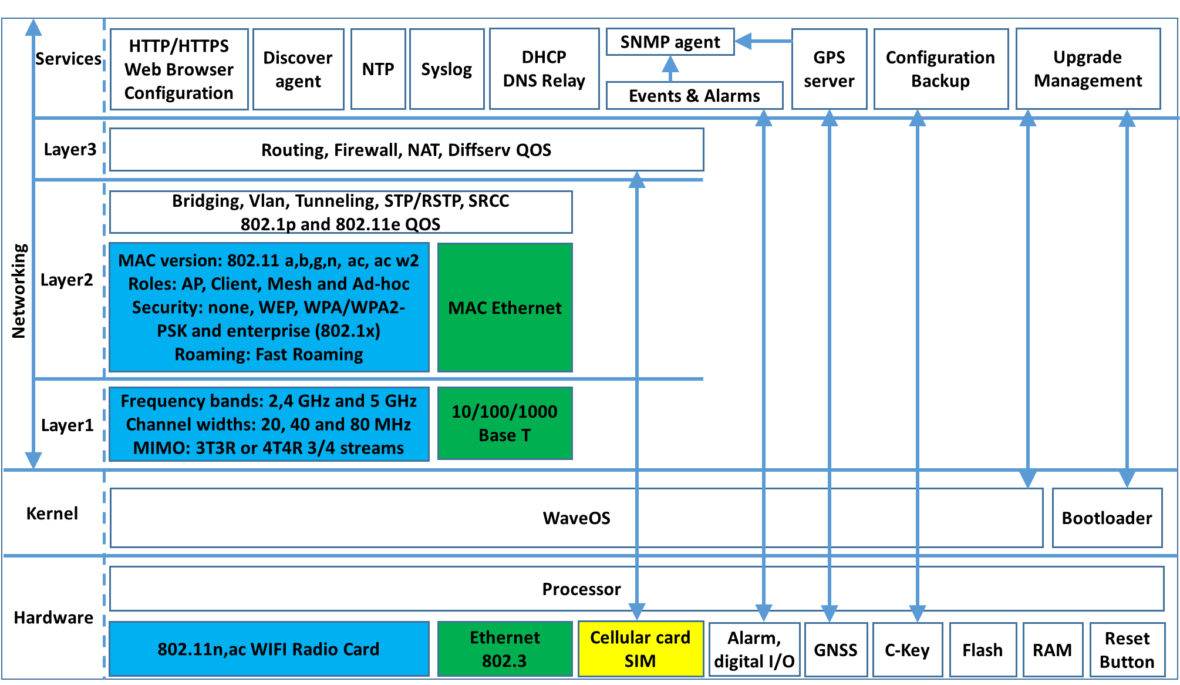

WaveOS block diagram

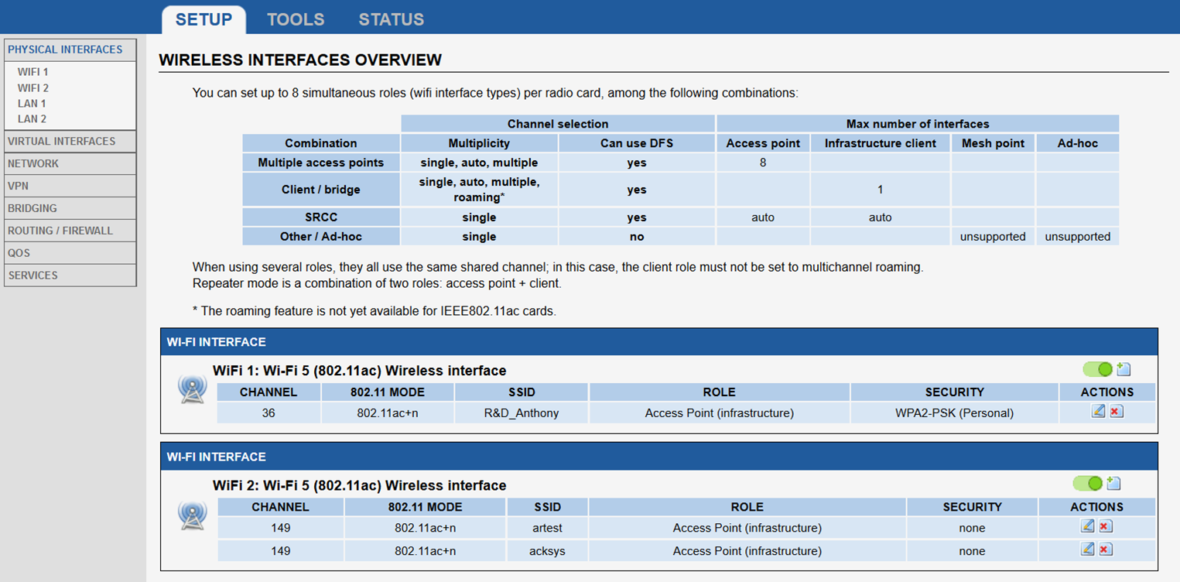

Aperçu – interfaces WiFi

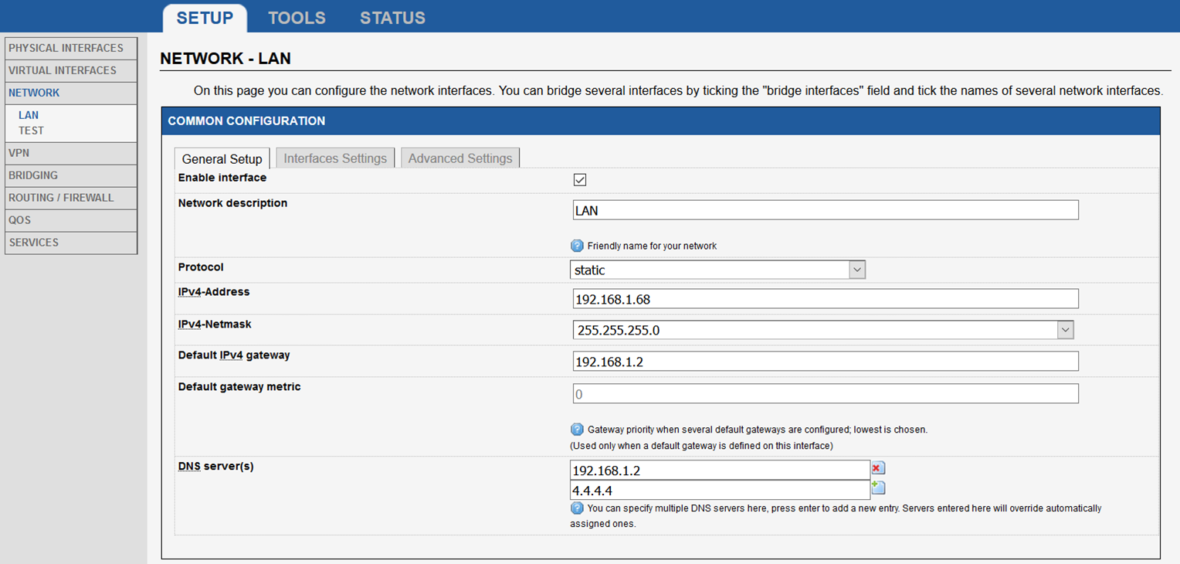

Aperçu – configuration réseau

Caractéristiques techniques

Niveau 2

Résilience et haute disponibilité

Agrégation de lien IEEE802.1ax/802.3ad (LACP et statique)
Protocole STP IEEE 802.1d (Spanning Tree Protocol)
Protocole RSTP IEEE 802.1w (Rapid Spanning Tree Protocol)



Switching

IEEE 802.1q (static VLAN et VLAN tagging)
Transparence VLAN
Management VLAN
Filtrage de trame statique



QoS

Classe de service IEEE 802.1p



Sécurité

IEEE 802.1x, authentification MAC (WiFi seulement), WPA2 / WPA3, 802.11w



Tunnel

GRE (Generic Routing Encapsulation)



Niveau 3

Routage IP, Cybersécurité

Routage IP statique, routage multicast dynamique, pare-feu à filtrage dynamique, NAT, 1-1 NAT, redirection de port, IP



QoS

Modification DSCP/TOS


VPN Open VPN (client et serveur)
Résilience VRRPv2

Services

WiFi

Hotspot 2.0 / Passpoint, band steering, load-balancing, 802.11k/v*



Administration

Interface web (HTTP et HTTPS), SNMP v1/v2c/v3 (MIB-2, ACKSYS MIB), C-Key (clé de sauvegarde / restauration), système de gestion des évènements, I/O digitales, surveillance des ports



Réseau

Syslog (fichiers de logs et serveur syslog distant), SNTP (client NTP), serveur DHCP, relais DHCP, relais DNS



Roaming

Roaming < 30 ms

Bi-bande, canaux illimités
Algorithme de roaming polyvalent capable de gérer les deux sens de circulation d’un train
IEEE802.11r protocole de transition rapide
Pré-authentification WiFi, OKC



Connect Before Break©

Gestion des lobes arrières
Compatible avec tous types de points d’accès
Simple ou double radio



* bientôt disponible
