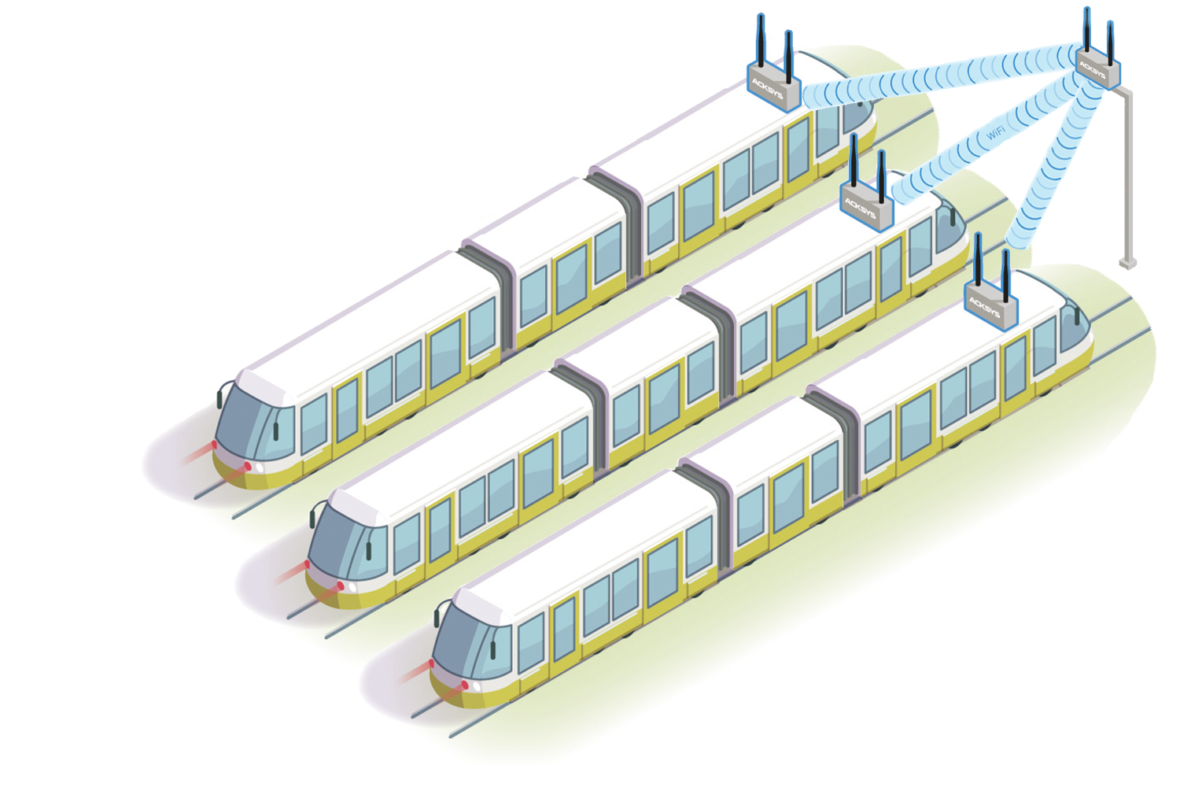

WiFi au dépôt : automatiser les transferts de données

Pour offrir toujours plus de services et de sécurité aux usagers, mais aussi pour gérer efficacement leur flotte, les exploitants doivent pouvoir échanger un grand volume de données avec leurs tramways en temps réel (en exploitation) ou en différé (au dépôt) : vidéosurveillance, billettique, comptage passagers, information voyageurs, SAE…

> LA GAMME DE ROUTEURS WiFi DURCIS (EMBARQUÉ) AINSI QUE LES POINTS D’ACCÈS WIFI (AU SOL) D’ACKSYS PERMETTENT UN TRANSFERT RAPIDE ET AUTOMATIQUE DE TOUTES CES DONNÉES.

Pour permettre un transfert fiable et simultané de toutes ces données provenant des divers équipements embarqués, la solution ACKSYS offre des fonctionnalités avancées de sécurité (firewall, VPN, radius…) et de mutualisation des flux (routage, filtrage, VLAN, QoS…).
Un seul routeur par véhicule est alors nécessaire, simplifiant ainsi le déploiement et permettant la réduction des coûts d’exploitation et de maintenance.









POINTS CLÉS DE L’APPLICATION





DÉPLOIEMENT SIMPLIFIÉ

Administration et déploiement                                                                                           – WaveManager : logiciel d’aide au déploiement et d’administration centralisée               – C-KEY : Clé mémoire durcie (sauvegarde et restauration de la configuration)

Couverture WiFi                                                                                                                  – Réseaux maillés et points d’accès multi-radios pour faciliter le déploiement de la couverture WiFi au dépôt ou le long de la voie

Routeurs WiFi embarqués
– Mutualisation des flux : un unique routeur embarqué, accessible à tous les équipements du véhicule (isolation/ segmentation/ priorisation des flux)
– Utilisation du même plan d’adressage IP dans tous les véhicules, sans risque d’interconnexion (routage et filtrage des flux)



MOBILITÉ

– Transfert de données haut débit en mouvement (fast roaming < 30 ms)

DESIGN ADAPTÉ AUX TRAMWAYS ET SOL

– Solutions durcies embarquées et outdoor
– Température de fonctionnement étendue (jusqu’à -40°C et +75°C selon modèles)
– Connecteurs M12
– Certification EN50155/EN50121-3-2 (tram)
– Certification EN61373 (chocs/vibrations)







Routeurs cellulaires et points d’accès WiFi pour le tramway





RuggedAir100

 RailBox LTE
Fonctions

Point d’accès WiFi, client, routeur, Mesh

Routeur cellulaire
+ WiFi tout en un
Recommandé pour TRAM & AU SOL TRAM

Interface WiFi

802.11n (WiFi 4)
2.4 / 5 GHz

*existe en version 802.11ac (WiFi 5)



802.11n (WiFi 4) ou 802.11ac (WiFi 5)**
2.4 / 5 GHz

Interface cellulaire

–

2G / 3G / 4G LTE
Double SIM
GNSS multi-constellation
CARACTÉRISTIQUES TECHNIQUES
Interface Ethernet

2 x 10/100
M12

2 x 10/100/1000
M12
Entrées / Sorties

1 entrée / 1 sortie
isolées

1 entrée / 1 sortie
isolées
Dimensions (mm) 80 x 175 x 57 80 x 175 x 57

Alimentation

Redondante – isolée**
9 à 48 VDC** + PoE

Redondante – isolée
24 à 110 VDC ou PoE

Environnement
T° de fonctionnement
Indice de protection

-40°C à +70°C
IP66

-25°C à +70°C
ou -40°C à +75°C
IP66
FONCTIONNALITÉS

Roaming

< 30 ms

WiFi < 30 ms et
basculement auto.
WiFi <> 4G
Sécurité Firewall, DoS, https, filtrage MAC, WPA/WPA2-Personal & Enterprise (IEEE 802.1X/RADIUS), tunnels L2 (GRE), VPN (OpenVPN), SNMP V3
Routage Ethernet
 Multicast (PIM), redondance IP (VRRP), routeur NAT, routeur
Réseau Ethernet Filtrage de trames, bridge, répéteur, STP/RSTP, VLAN, WMM QoS, DHCP, relais DNS
Administration http, https, agent SNMP (V1, V2C, V3), WaveManager
C-Key
 X X

* 2nde interface radio optionnelle (WiFi ou cellulaire)
** Selon modèles
*** Clé mémoire durcie (sauvegarde de la configuration)
