AD400E

Convertisseur RS232 <> RS422/RS485

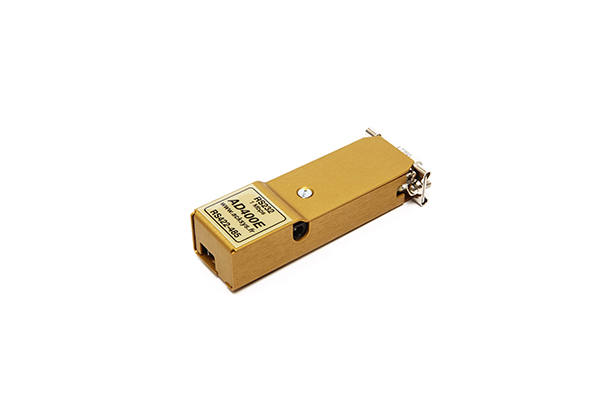

AD400E

NOTE : Le produit AD400E a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.

Aperçu

  • Retournement automatique en RS485
  • Auto-alimentation ou source externe
  • Vitesse jusqu’à 1 Mbps
  • Connecteur SUB D9 femelle cĂŽtĂ© RS232
  • « Bornier » Ă  vis cĂŽtĂ© RS422/485
  • BoĂźtier mĂ©tal,  normes CE
  • Visualisation des signaux par DELs
  • M.T.B.F. > 10e6 P.O.H.

Introduction

Conçu pour une connexion directe avec le PC, il dispose d’un connecteur SUB D9 femelle cĂŽtĂ© RS232 et d’un « bornier » Ă  vis cĂŽtĂ© RS422/485.

Il s’alimente de façon autonome depuis le port RS232 ou à partir d’une source externe.

Sa technologie lui permet d’atteindre une vitesse de 1Mbps ce qui en fait le partenaire idĂ©al des ports RS232 rapides des machines modernes.

La haute intĂ©gration de l’AD400E et ses protections intĂ©grĂ©es lui confĂšrent une trĂšs grande fiabilitĂ© et un encombrement rĂ©duit.

Ses caractéristiques techniques en font un produit vraiment universel et trÚs économique.

Caractéristiques techniques





Conversion



RS232 vers RS422 ou RS485 avec retournement automatique en RS485 (ou logiciel), polarisation et terminaison de ligne par cavaliers miniatures








DĂ©bit



Jusqu’à 1 Mbps








Connectique



Connecteur SUB D 9 points femelle cÎté RS232 et « bornier » à vis cÎté RS422/485








Signalisation



Affichage des signaux TxD et RxD sur DELs (uniquement en mode alimentation externe)








Alimentation



Automatique via les signaux de contrĂŽle RS232 (Ă  condition que le signal de contrĂŽle DTR soit actif et pour une tension > +3,7VDC) ou Ă  partir d’une source externe (alimentation externe comprise entre +4,5VDC et +8VDC sur connecteur jack symĂ©trique pour connexion latĂ©rale gauche ou droite - cĂąble d'alimentation via un port USB inclus)








Sortance



6 interfaces RS485 en mode auto-alimenté, 32 interfaces RS485 avec alimentation source externe








Protections



Filtrage HF, protection DES IEC801-2, niveau 4, 15KV max.

Surtensions transitoires par « Transils », 0.3 KW 8/20 ΌS








Consommation



5,5 mA, 1 récepteur RS422 sans terminaison en mode auto-alimenté

60 mA, 32 interfaces RS485 avec terminaison en mode source externe








Environnement



Température de fonctionnement comprise entre -30°C et +65°C

Humidité relative 95% à +25°C








Dimensions



80,5 mm (L) x 31 mm (l) x 14,8 mm (H), 31 grammes








Accessoires



Un tournevis miniature et un cĂąble pour alimentation externe via port USB










Fiche commerciale

Documentation technique

NOTE : Le produit AD400E a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.

Références à commander





AD400E



Convertisseur miniature RS232<>RS422/485 auto-alimenté avec retournement automatique (tournevis miniature et cùble pour alimentation externe via port USB inclus)



Versions SUB D9 cÎté RS422/485 et / ou pré-configurées disponibles par quantité
