Gamme UNXUNI

Cartes industrielles 4 et 8 voies série
Gamme UNXUNI

EOL_FR_3NOTE : La gamme UNXUNI a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • 4 ou 8 ports s√©rie haute performance, bus universel (3.3V, 5V, PCI-X)
  • Bo√ģtier d'interface externe (RS232, RS422, RS485, boucle de courant)
  • Derni√®res technologies : FIFO 128 octets, retournement automatique en mode RS485
  • "plug & play", compatible norme PCI 2.3
  • Support des syst√®mes Windows & Linux

Introduction

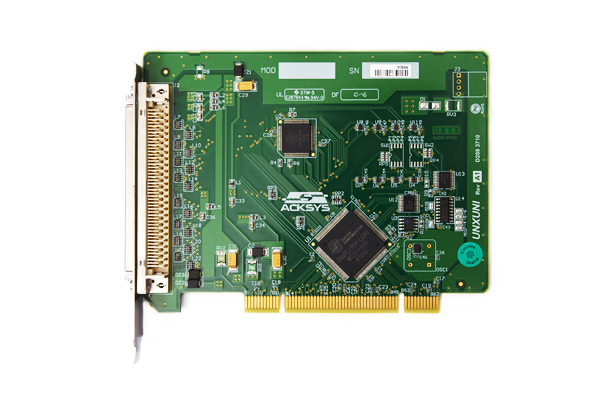

Conçue pour le bus PCI, elle se configure automatiquement sans manipulations de cavaliers.

Sa structure d√©portant l‚Äôinterface √©lectrique dans un bo√ģtier externe lui permet de supporter tous les standards √©lectriques industriels (RS232, RS422, RS485, boucle de courant) tout en b√©n√©ficiant d‚Äôun niveau de protection tr√®s √©lev√© vis-√†-vis des perturbations ext√©rieures.



Les différents boitiers proposés permettent à l’utilisateur de choisir voie par voie le type d’interface électrique.



Ils offrent des caractéristiques permettant de satisfaire des contraintes très variées :

  • Vitesse jusqu‚Äô√† 5 Mbps
  • Isolation galvanique 2 kV eff.



Les industriels utilisateurs de cartes ACKSYS pourront rentabiliser leurs investissements sur des applications o√Ļ la diversit√© des interfaces √©lectriques rendait leur t√Ęche plus complexe.

Caractéristiques techniques de la carte





Vitesse



Possibilité de sélectionner des vitesses non-standard








Format



Format Asynchrone. 5, 6, 7 ou 8 bits par caractère. 1, 11/2, 2 bits de stop.

Parité paire, impaire, Mark, Space ou aucune








Taille des tampons



128 octets sur chaque voie en émission et en réception, seuil FIFO programmable








Contr√īle de flux



Matériel (RTS/CTS) et/ou logiciel (XON/XOFF)








Dimensions



140,7mm (L) x 106,7 mm (H)








Consommation



+5V : 100 mA max., +12V et -12V : 96 mA max. (carte seule)








Conditions d’utilisation



-5¬įC √† +65¬įC (toutes nos cartes sont soumises en sortie de production √† des
tests cycliques entre -20¬įC et +80¬įC)








Normes



CE








Pilotes de périphériques



Pilotes de périphériques pour Windows et Linux, se pilotent comme des ports COM standards







Caract√©ristiques techniques du bo√ģtier RS232





Nombre de voies



4 ou 8








Interface de ligne



RS232, voies 1 et 5 commutables en RS422








Connectique



Sub D25 m√Ęle

RS232 : TxD, RxD, RTS, DTR, CTS, DCD, RI, DSR

RS422 : TxA, TxB, RxA, RxB (120 ohms sur paire RxA, RxB)








Protection



Tous les signaux sont protégés contre les surtensions et les décharges électrostatiques








Vitesse max.



RS232 : 120 kbps

RS422 : 5 Mbps








Indicateur d’activité



1 LED Alim








Dimensions / Poids



Modèle 4 voies : 110mm (L) x 157 mm(l) x 38 mm(H), poids = 550g

Modèle 8 voies : 203mm (L) x 157 mm(l) x 38 mm(H), poids = 955g

Longueur du c√Ęble entre le boitier et la carte¬†: 900mm.








Consommation



UNXBP232-4 : +5V 20mA max +/-12V 60mA max

UNXBP232-8 : +5V 30mA max +/-12V 120mA max







Caract√©ristiques techniques du bo√ģtier modulaire





Nombre de voies



4 ou 8








Interface de ligne



Définie voie par voie par un module dédié : MR232-ISO pour la RS232 isolée, MR400-ISO pour la RS422/RS485 isolée, MRBdC pour la boucle de courant 20 mA isolée

Retournement automatique en mode RS485








Connectique

RS232

RS422/RS485

Boucle de courant





Sub D25 femelle (TxD, RxD, RTS/DTR au choix, CTS/DCD/RI/DSR au choix)

Sub D9 femelle (TxD, RxD, RTS, CTS)

Sub D25 femelle (TxD, RxD)








Protection



Tous les signaux sont protégés contre les surtensions, les décharges électrostatiques et filtrés en HF

Isolation galvanique : 2 kV eff.








Vitesse max.

RS232

RS422/RS485

Boucle de courant





230 kbps

5 Mbps

57.6 kbps








Indicateurs d’activité



5 LEDs (Alim, TxD, RxD, le signal sortant choisi, le signal entrant choisi) par voie








Dimensions



255mm (L) x 128 mm(l) x 86 mm(H), poids en 4 voies : 1100g, poids en 8 voies : 1580g

Longueur du c√Ęble : 70 cm min / 75 cm max








Consommation



Avec 8 MR232 : 1.2 A

Avec 4 MR232 : 580 mA

Avec 8 MR400 : 800 mA

Avec 4 MR400 : 400 mA





EOL_FR_3NOTE : La gamme UNXUNI a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Références à commander

Carte





UNXUNI-TTL-4



Carte UNX 4 voies pour bus PCI universel (PCI et PCI-X)








UNXUNI-TTL-8



Carte UNX 8 voies pour bus PCI universel (PCI et PCI-X)







Bo√ģtier RS232





UNXBP232-4M



Bo√ģtier 4 voies RS232 pour carte UNXUNI








UNXBP232-8M



Bo√ģtier 8 voies RS232 pour carte UNXUNI







Bo√ģtier RS422





UNXBP-422-4F



Bo√ģtier 4 voies RS422 pour carte UNXUNI








UNXBP-422-8F



Bo√ģtier 8 voies RS422 pour carte UNXUNI







Bo√ģtier Modulaire





UNXBPMR-xxxx



Bo√ģtier modulaire 4 voies pour carte UNXUNI








UNXBPMR-xxxxxxxx



Bo√ģtier modulaire 8 voies pour carte UNXUNI






x = 2 pour un module MR232-ISO

x = 4 pour un module MR400-ISO

x = B pour un module MRBdC
