Gamme MCX/BP

Cartes industrielles 2 à 64 voies série
Gamme MCX/BP

EOL_FR_3NOTE : La gamme MCX/BP a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Introduction

Les cartes MCXUNI/BP sont conçues pour piloter de 8 à 64 voies (modulo 8 voies) RS232/422 asynchrones. Sous certaines conditions  il est également possible de supporter des liaisons série synchrones.

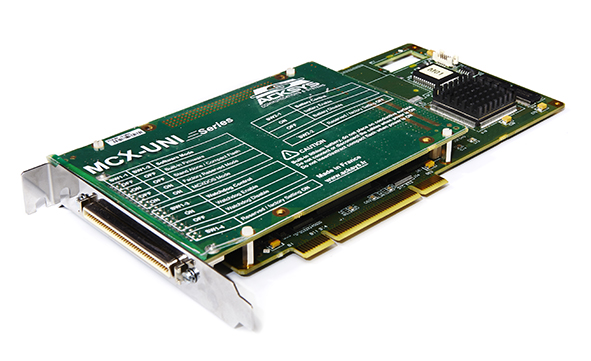

La solution se présente sous la forme d’une carte PCI universel (référencée MCXUNI/BP-00) raccordée  à des boitiers externes 8 voies (de référence MCX-BP).



Nous proposons également un modèle de boitier 8 voies référencé MCX-BPMR permettant de disposer de voies RS232, RS422 ou RS485 isolées.



Toutes les fonctionnalités de la carte sont accessibles au travers d'un driver qui permet d'adresser chacune des voies série comme un port COM traditionnel (utilisation de l'API Win32 sous Windows ou de l’interface fichier sous Linux).

Caractéristiques techniques de la carte





Vitesse



Possibilité de sélectionner des vitesses non-standard








Dimensions



215 mm (L) x 106 mm (H)








Consommation



+5V : 1.3 A max., +12V et -12V : 0 mA








Conditions d’utilisation



-5¬įC √† +65¬įC (toutes nos cartes sont soumises en sortie de production √† des
tests cycliques entre -20¬įC et +80¬įC)








Normes



CE








Pilotes de périphériques



Pilotes de périphériques pour Windows et Linux, se pilotent comme des ports COM standards







Caract√©ristiques techniques du bo√ģtier MCXBP





Nombre de voies



8 (jusqu'√† 8 bo√ģtiers de huit voies soit 64 voies au total)
Alimentation MCXPWS n√©cessaire √† partir de 3 bo√ģtiers








Format



Format Asynchrone. 5, 6, 7 ou 8 bits par caractère. 1, 11/2, 2 bits de stop.

Parité paire, impaire, Mark, Space ou aucune

Le bo√ģtier MCXBP peut √©galement supporter certains formats synchrones (nous consulter)








Taille des tampons



8ko en émission et 512o en réception sur chaque voie








Contr√īle de flux



Matériel (RTS/CTS) et/ou logiciel (XON/XOFF)








Interface de ligne



RS232 / RS422 commutable par logiciel voie par voie








Connectique



Sub D25 femelle

RS232 : TxD, RxD, RTS, DTR, CTS, DCD, RI, RxCLOCK, TxCLCK-I, TxCLOCK

RS422 : ¬Ī RxCLOCK (120 ohms),¬†¬Ī RxDATA (120 ohms), ¬Ī TxCLOCK, ¬Ī TxDATA (¬Ī RxCLOCK et ¬Ī TxCLOCK sur ports 1 √† 3 uniquement)








Protection



Tous les signaux sont protégés contre les surtensions et les décharges électrostatiques








Vitesse max.



RS232 : 250 kbps

RS422 : 250 kbps (4 Mbps en isochrone)








Indicateur d’activité



1 LED RS232/RS422 par voie
1 LED d'activité

1 LED alimentation








Dimensions / Poids



255mm (L) x 122 mm(l) x 35 mm(H), poids = 970g + 40g (caches de protection connecteurs)

Longueur du c√Ęble entre le boitier et la carte : 150 cm¬†








Consommation



+5V : 0.8 A max.

+12V : 83 mA max.

-12V : 83 mA max.







Caract√©ristiques techniques du bo√ģtier modulaire





Nombre de voies



8 (jusqu'√† 8 bo√ģtiers de huit voies soit 64 voies au total)

Alimentation MCXPWS n√©cessaire √† partir de 3 bo√ģtiers








Interface de ligne



Définie voie par voie par un module dédié : MR232-ISO pour la RS232 isolée, MR400-ISO pour la RS422/RS485 isolée, MRBdC pour la boucle de courant 20 mA isolée

Retournement automatique en mode RS485








Connectique

                           RS232

                 RS422/RS485

Boucle de courant





Sub D25 femelle (TxD, RxD, RTS/DTR/TxCLOCK au choix, CTS/DCD/RI/RxCLOCK/TxCLCK-I au choix)

Sub D9 femelle (TxD, RxD, RTS/TxCLOCK, CTS/RxCLOCK)

Sub D25 femelle (TxD, RxD)








Protection



Tous les signaux sont protégés contre les surtensions, les décharges électrostatiques et filtrés en HF

Isolation galvanique : 2 kV eff.








Vitesse max.

RS232

RS422/RS485

Boucle de courant





230 kbps

5 Mbps

57.6 kbps








Indicateurs d’activité



5 LEDs (Alim, TxD, RxD, le signal sortant choisi, le signal entrant choisi) par voie








Dimensions



255mm (L) x 128 mm(l) x 86 mm(H), poids : 1580g

Longueur du c√Ęble : 70 cm min / 75 cm max








Consommation



Avec 8 MR232 : 1.2 A

Avec 8 MR400 : 800 mA





EOL_FR_3NOTE : La gamme MCX/BP a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Votre représentant commercial est à votre disposition pour toute question.



Références à commander

Carte





MCXUNI/BP-00



Carte MCX pour configurations 8 √† 64 voies (livr√©e seule, sans boitier ni c√Ęble), format bus PCI universel (PCI et PCI-X). Attention : cette carte ne peut fonctionner sans bo√ģtier.








MCXCPCI/BP-00



Carte MCX pour configurations 8 √† 64 voies (livr√©e seule, sans boitier ni c√Ęble), format bus CPCI 6U. Attention : cette carte ne peut fonctionner sans bo√ģtier.








MCXUNI/S





Carte MCX pour configuration 2 voies, format bus PCI universel (PCI et PCI-X). Cette carte ne requiert aucun bo√ģtier.







Bo√ģtier MCXBP





MCX-BP



Bo√ģtier d'extension 8 voies RS232/422







Bo√ģtier Modulaire





MCX-BPMR-8-xxxxxxxx



Bo√ģtier MCX-BPMR + 8 modules au choix, livr√© sans c√Ęble MCX-CABLE






x = 2 pour un module MR232-ISO

x = 4 pour un module MR400-ISO

x = B pour un module MRBdC







Accessoires complémentaires





MCX-CABLE



C√Ęble de liaison entre bo√ģtier MCX-BP (ou MCX-BPMR) et carte, longueur 1,5m








MCX-PWS



Alimentation (n√©cessaire pour les configurations √† partir de 3 bo√ģtiers)
