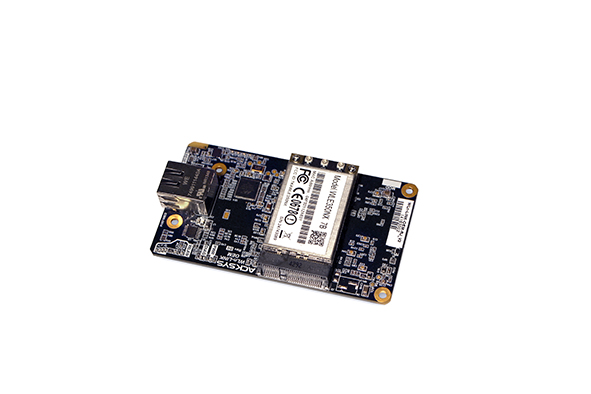

WLn-LINK-OEM

Module prêt à l'emploi, point d'accès WiFi, pont Ethernet, répéteur & point Mesh
WLn-LINK-OEM

NOTE : Le produit WLn-LINK-OEM a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Les produits de remplacement recommandés sont (selon l'application) : EmbedAir100 ou EmbedAir1000. Votre représentant commercial est à votre disposition pour toute question.



Aperçu

  • Solution complète (point d’accès, bridge, répéteur, point Mesh) prête à l’emploi ne nécessitant aucun driver logiciel
  • Circuit compact L: 103 x l: 57 x H: 20 mm
  • Interfaces WiFi IEEE 802.11a/b/g/n 3T3R et LAN Gigabits, débits radio jusqu’à 450 Mbps
  • Liaison WiFi sécurisée
  • Existe en gamme de température industrielle
  • Configuration simple à l’aide d’un navigateur Internet, administration via SNMP
  • Réduit le temps de mise sur le marché, les risques de conception et les coûts

Introduction

Le module WLn-LINK-OEM est une solution 2.4/5 GHz IEEE 802.11a/b/g/n conçue pour ajouter rapidement et facilement une connexion LAN sans fil à tout produit Ethernet filaire.



Plus qu’un simple adaptateur radio, le WLn-LINK-OEM dispose d’une radio IEEE 802.11a/b/g/n entièrement intégrée et d’un processeur puissant qui fournit une connexion sans fil complète (AP/bridge/répéteur/Mesh) et compacte.



Le WLn-LINK-OEM est une solution prête à l’emploi ne nécessitant pas de développement de drivers et permettant une mise sur le marché rapide d’un produit WiFi. Sa conception résolument industrielle en fait un produit idéal pour les environnements difficiles et accroit la pérennité de la solution.



Les intégrateurs et les industriels (ordinateurs et instruments robustes, dispositifs sans fil à sécurité intrinsèque, véhicules télécommandés UAV / UGV / UUV, automobile, unités de données de communication pour les applications militaires basées sur COTS...) peuvent compter sur cette nouvelle technologie pour ajouter des fonctionnalités de réseau sans fil à leurs équipements existants.



Caractéristiques techniques





Interface Ethernet



1 port Ethernet avec auto-négociation 10/100/1000 Base TX, mode “plug & play” & auto MDI/MDIX, interface Ethernet RJ45 ou TTL
(connecteur HE10)








Interface série



1 port série TTL (connecteur HE10)








Interface WiFi



1 radio IEEE 802.11 a/b/g/n, MIMO 3T3R, 2.4 / 5 Ghz








Débits radio



802.11a : 6, 9, 12, 18, 24, 36, 48 et 54 Mbps
802.11b/g : 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48 et 54 Mbps
802.11n : MCS0-23, 3 flux (6.5 à 450 Mbps)








Fréquences de
fonctionnement





ISM : 2.4-2.483 GHz (jusqu’à 14 canaux)
UNII : 5.15-5.25 GHz (jusqu’à 4 canaux)
UNII-2 : 5.25-5.35 GHz (jusqu’à 4 canaux)
UNII-2 ext : 5.470-5.725 GHz (jusqu’à 11 canaux)
UNII-3 : 5.725-5.825 GHz (jusqu’à 4 canaux)
Supporte DFS et TPC








Puissance émise



Jusqu’à 24 dBm (3 antennes), en fonction du modèle de carte radio








Antennes



3 connecteurs U.FL








Sécurité



IEEE 802.1x (RADIUS authenticator & supplicant), WPA2-PSK, WPA-PSK, WEP








Fonctionnalités WiFi



Point d’accès, client, répéteur, MESH (IEEE 802.11s), infrastructure, AD-HOC, routeur client, WMM QoS, multicast, modes routage
dynamique et pare-feu entièrement pris en charge, fast roaming (moins de 30 ms), redondance (VRRP)








Administration



Interface web, agent SNMP, logiciel d’administration pour Windows/Linux (ACKSYS NDM)








LEDs de signalisation



Radio : qualité et activité | Ethernet : lien 10/100/1000 et activité | Alimentation : on/off | Statut du produit








Alimentation



+5VDC (+/- 5%), 8 Watts typique








Dimensions et poids



Circuit compact L: 103 x l: 57 x H: 20 mm, approx. 50g








Standards



Module radio certifié CE et FCC. Le Wln-LINK-OEM doit être certifié dans le produit final.








Environnement



Température de fonctionnement: -20°C à +70°C ou -40°C à +85°C (modèle plage de temperature étendue)
Stockage: -65°C à +100°C, Humidité: 5% à 95% (sans condensation)








Garantie



1 an





Firmwares

Modèles V2 Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

3.18.3.1
vx190419

Télécharger
MIB (SNMP)

3.10.7.1
vx190419
WaveOS: Manuel utilisateur

–

Télécharger

Mise à jour du Bootloader : ne concerne que les WLn-xROAD_V2 avec un firmware 2.4.6 ou antérieur
Attention : la mise à jour du bootloader implique un risque potentiel pour votre produit. Si la mise à jour est interrompue, le produit sera hors d’usage, et vous aurez besoin de retourner votre produit à Acksys.

1.6.4.1

Télécharger
Modèles V1 Version Télécharger

Package de mise à jour du firmware WaveOS, release notes
Il est recommandé de sauvegarder votre configuration sur un PC avant de procéder à cette mise à jour

3.18.1.1
vx181118

Télécharger
MIB (SNMP)

3.10.6.1
vx181017
WaveOS: Manuel utilisateur

–

Télécharger

Mise à jour du Bootloader : ne concerne que les WLn-RailBox/xx avec un firmware 2.4.6 ou antérieur
Attention : la mise à jour du bootloader implique un risque potentiel pour votre produit. Si la mise à jour est interrompue, le produit sera hors d’usage, et vous aurez besoin de retourner votre produit à Acksys.

1.6.4.1

Télécharger

Logiciels

Version Télécharger

WaveManager : Logiciel d’aide au déploiement et d’administration centralisée des produits WiFi basés sur WaveOS,
plateformes Windows

2.12.4.1
vx250422

Télécharger

Manuel utilisateur

–

Télécharger
Version Télécharger

WaveViewer : application Android permettant de visualiser les produits ACKSYS administrés par WaveManager via un smartphone ou une tablette. WaveManager est un logiciel superviseur qui permet de centraliser les produits WaveOS dans votre réseau. WaveViewer peut communiquer avec WaveManager en temps réel. Version minimum requise de WaveManager: V1.8.0.1

1.0.1.1
vx181130

Télécharger

NOTE : Le produit WLn-LINK-OEM a atteint le terme de son cycle de vie (pour en savoir plus sur ses différentes échéances cliquez ici).
Les produits de remplacement recommandés sont (selon l'application) : EmbedAir100 ou EmbedAir1000. Votre représentant commercial est à votre disposition pour toute question.



Références à commander





WLn-LINK-OEM-RJ/R



Module point d’accès, Bridge Ethernet, Répéteur & point Mesh WiFi IEEE 802.11a/b/g/n, sans antenne ni câble d’antenne (MOQ : 10), interface Ethernet RJ45, radio definie par le suffixe /R








WLn-LINK-OEM-TTL/R



Idem modèle ci-dessus avec interface Ethernet TTL, radio definie par le suffixe /R








WLn-LINK-OEM-EVAL/R



Kit d’évaluation contenant le module WLn-LINK-OEM-TTL, une carte d’évaluation, un WL-KIT-ANT-1a et un adapateur +12VDC (AC 110 / 240V), radio définie par le suffixe /R



/R codage (radio):

Sans suffixe = radio 250 mW, 3T3R, -20°C à +70°C

                /3 = radio 250 mW, 3T3R, -40°C à +85°C






Accessoires optionnels :



WL-ANT-2458/2-ORPS



WL-KIT-ANT-1a



C-Key_M2





Antenne 2 dBi omnidirectionnelle bi-bande (2.4 / 5 GHz), type RP-SMA



1 câble RF 15cm avec 1 antenne bi-bande 2.4 / 5 GHz omnidirectionnelle 2 dBi (connectique RP-SMA)



Clé de sauvegarde / restauration de la configuration du WLn-LINK-OEM
